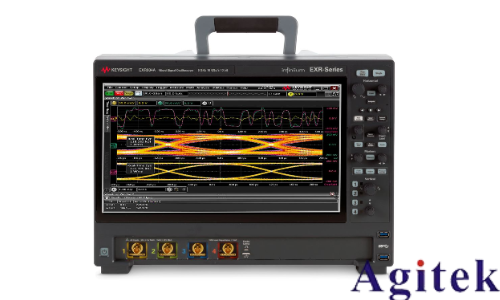

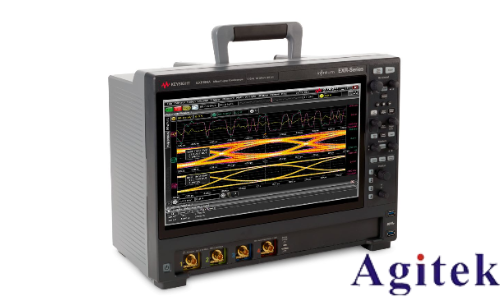

是德示波器EXR604A校準指南

一、校準前準備

1. 確認附件齊全

檢查包裝內是否包含標配附件：N2873A 500MHz無源探頭、BNC校準電纜、本地化電源線、探頭附件袋及用戶指南。

確保示波器已連接至穩定電源，并預熱至少30分鐘以達到最佳工作狀態。

2. 環境要求

避免強磁場干擾（如遠離大功率電機、變壓器）。

環境溫度控制在15℃~30℃，濕度≤80%RH，防止內部元件受潮。

二、基礎校準步驟

1. 水平校準

開機后進入菜單（MENU）→“校準”→“水平校準”，使用內置校準信號調整掃描線至水平刻度線平行。

調節亮度與聚焦旋鈕使波形清晰，避免線條模糊影響測量精度。

2. 垂直校準

將探頭衰減比設置為1:1（禁用×10或×100倍衰減）。

連接探頭至示波器校準接口（通常標注“CAL”或“5V方波輸出”），按下“AUTOSET”鍵自動調整垂直靈敏度。

觀察屏幕顯示的5V方波，調整探頭補償電容直至波形平坦無畸變（如圖1所示）。

3. 觸發校準

設置觸發源為“CH1”（主測量通道），調整觸發電平至波形穩定顯示。

若使用外部觸發，需確認觸發信號與輸入信號相位同步。

三、高級校準項目（可選）

1. 時間基準校準

進入“校準”→“時間/頻率”，使用外部10MHz參考源比對示波器內部時鐘偏差。

若偏差超過±20ppm，需聯系授權維修中心調整晶振參數。

2. 探頭補償校準

定期（每6個月）檢查探頭衰減精度：連接探頭至已知標準信號源（如1kHz正弦波），對比示波器讀數與源輸出值。

若誤差>3%，通過調節探頭末端補償電容微調至一致。

四、注意事項

1. 安全規范

禁止輸入超過探頭耐壓值（如N2873A為300VRMS）的信號，避免損壞前端放大器。

校準過程中嚴禁觸碰裸露探頭觸點，防止靜電損傷。

2. 維護建議

每年由是德認證機構進行工廠校準（出廠證書附1年質保）。

清潔示波器時禁用有機溶劑，建議使用防靜電布擦拭外殼。

3. 常見故障排查

波形失真：檢查探頭補償是否準確，或更換備用探頭測試。

觸發不穩定：確認輸入耦合模式（AC/DC）與信號特性匹配。

五、數據記錄與驗證

1. 每次校準后填寫《示波器校準記錄表》，記錄環境溫度、校準參數及偏差值。

2. 使用標準信號發生器輸出1MHz正弦波，驗證示波器測得的峰峰值與頻率誤差是否在±1%以內。

通過遵循上述校準流程，用戶可有效保障EXR604A的長期測量精度，滿足電子研發、生產測試等場景的高性能需求。
