是德示波器DSOX1202A的FFT功能設置指南

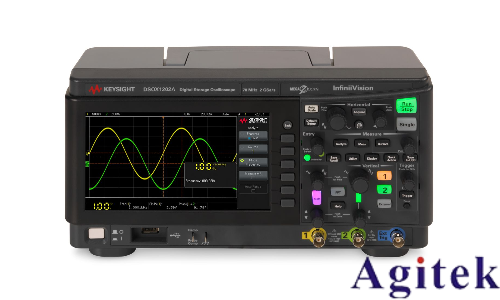

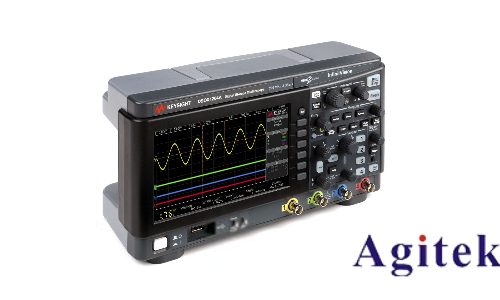

是德示波器DSOX1202A作為一款高性能數字示波器，其快速傅里葉變換（FFT）功能能夠幫助用戶深入分析信號的頻譜特性。本文將詳細介紹DSOX1202A的FFT設置步驟及注意事項，幫助用戶高效完成頻譜分析任務。

一、準備工作

1. 正確連接與接地

確保示波器電源插頭插入可靠接地插座，防止靜電損傷。

使用標配探頭連接信號源，注意探頭補償調節（若未補償可能導致頻譜失真）。

確認信號源電壓在示波器量程內（DSOX1202A典型量程±200V）。

2. 環境校準

在溫度變化不超過5℃的環境中進行操作，避免熱漂移影響測量精度。

執行示波器自檢程序（通過“Utility”菜單進入），確保硬件狀態正常。

二、FFT功能設置步驟

1. 進入FFT分析模式

主界面選擇“Analysis”菜單，按下“FFT”軟鍵激活頻譜分析功能。

確認輸入通道選擇正確（如CH1或CH2），避免多信號干擾。

2. 配置頻譜參數

窗函數選擇：根據信號類型調整（如矩形窗適用于瞬態信號，漢寧窗減少頻譜泄露）。

分辨率帶寬（RBW）：降低RBW可提高頻率分辨率，但延長分析時間；典型設置1kHz~10kHz。

垂直刻度：選擇“dBV”或“線性”顯示，按需調整參考電平（Ref Level）。

3. 觸發設置優化

選擇“單次觸發”模式，確保捕獲穩定信號。

設置觸發電平為信號峰值的50%~70%，觸發斜率（上升沿/下降沿）根據波形特征選擇。

若信號頻率不穩定，啟用“觸發釋抑”功能防止誤觸發。

4. 頻譜顯示調整

通過旋鈕調節“Horizontal Scale”擴展或壓縮頻譜范圍。

使用“Marker”功能定位頻譜峰值，自動顯示頻率、幅值數據。

激活“頻譜縮放”模式（Zoom FFT），聚焦特定頻段細節。

三、高級應用技巧

1. 平均模式增強信噪比

開啟“頻譜平均”（Spectrum Average）功能，多次測量疊加降噪（適合重復信號分析）。

設置平均次數為16~256次，權衡分析精度與時間成本。

2. 數據導出與后處理

通過USB接口將頻譜數據保存為CSV格式，導入MATLAB或Origin進行深度分析。

利用示波器內置“頻譜模板測試”功能，快速比對標準頻譜庫。

3. 常見問題解決

頻譜泄露：調整窗函數或使用更長的記錄長度。

頻率分辨率不足：降低采樣率或增加時基設置。

DC偏移干擾：啟用示波器“AC耦合”模式濾除直流分量。

四、安全與維護注意事項

避免在高壓環境下操作，必要時使用隔離變壓器。

定期校準示波器探頭（每年至少一次），確保幅頻響應特性。

長時間不使用時，建議每月通電運行1小時，防止電子元件老化。

通過以上步驟，用戶可充分發揮DSOX1202A的頻譜分析能力，精準識別信號中的諧波、噪聲及調制特征。如需進一步優化設置，可參考設備手冊“Advanced Analysis”章節或聯系是德技術支持團隊。
