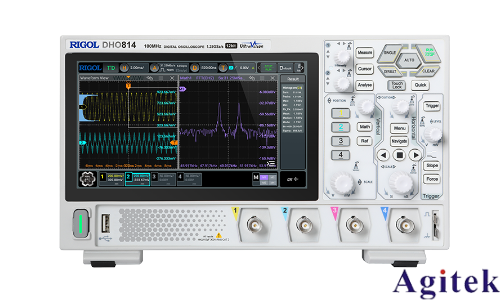

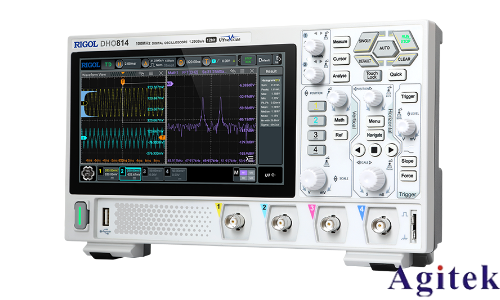

普源示波器DHO800測量精度優化指南

在電子測試領域，示波器的測量精度直接影響調試效率與結果可靠性。普源DHO800作為高性能數字示波器，其精度優化需從硬件配置、參數設置與操作細節三個維度入手。本文結合工程實踐經驗，總結七大關鍵技巧，助您釋放儀器潛能。

一、動態調整采樣精度：垂直分辨率的精細化控制

1. 量化誤差最小化原則

示波器的ADC位數決定垂直分辨率（如12bit=4096級）。通過菜單進入“采樣設置”，選擇“高分辨率模式”，使信號波形填滿屏幕80%以上區域，將量化誤差降至最低。

2. 場景適配策略

測量低頻大信號時選擇8bit模式提升響應速度，分析高速小信號（如mA級電流紋波）時切換至12bit模式捕捉細節。

二、帶寬與采樣率的雙向優化

1. 帶寬設置黃金法則

根據奈奎斯特定理，示波器帶寬應≥信號最高頻率的3倍。例如測試100MHz射頻信號時，將帶寬設置為300MHz以上，同時開啟“帶寬限制”功能抑制高頻噪聲。

2. 采樣率智能匹配

在“采集模式”中選擇“等效采樣”處理重復信號，“實時采樣”分析瞬態事件，并確保采樣率≥信號頻率的5倍以避免混疊失真。

三、觸發系統的深度調校

1. 觸發靈敏度校準

通過“自動觸發”捕捉波形后，手動微調“觸發電平”至波形穩定區（如上升沿中部），結合“觸發延遲”功能定位特定時序點。

2. 高級觸發模式應用

針對數字信號選擇“I2C/SPI解碼觸發”，模擬信號啟用“窗口觸發”捕捉異常脈沖，提升捕獲成功率。

四、探頭系統的優化藝術

1. 探頭選型訣竅

高頻測量選用低電容差分探頭（如ZP系列），低頻大電流場景使用無源探頭配合補償調節，確保探頭帶寬≥示波器帶寬的70%。

2. 接地回路優化

縮短接地線至5cm以內，使用彈簧接地針替代鱷魚夾，消除寄生電感引起的過沖與振鈴。

五、噪聲抑制與信號增強

1. 硬件濾波組合拳

啟用示波器內置“硬件低通濾波”（截止頻率設為信號帶寬的1.2倍），搭配探頭端RC濾波網絡，雙重濾除環境干擾。

2. 數字處理加持

激活“平均模式”（16次平均）平滑隨機噪聲，使用“峰值檢測”捕獲毛刺信號，結合“數學運算”功能（如微分/積分）提取隱藏特征。

六、存儲深度與刷新率的平衡

1. 深度優先模式

分析長周期信號（如電機驅動波形）時，將存儲深度調至最大（≥1Mpts），配合“滾動模式”實時觀測信號演變。

2. 高速捕獲策略

測量瞬態事件時降低存儲深度至10kpts，同步提升波形刷新率至50萬幀/秒，確保異常信號不被遺漏。

七、環境校準與定期維護

1. 開機自校準流程

每日使用前執行“探頭補償校準”與“垂直增益校準”，利用示波器內置校準信號（如1kHz方波）修正系統誤差。

2. 溫濕度控制

保持工作環境溫度20℃±5℃，濕度≤70%，避免因熱漂移導致測量偏差。

普源DHO800的精度優化并非單一參數調整，而是系統工程。通過量化誤差控制、探頭選型、觸發邏輯優化等協同作用，可將其測量精度提升至0.5%以內。建議工程師建立標準化操作流程，定期記錄校準數據，形成可追溯的測量體系，真正實現“所見即所得”的測試效果。
