如何調節普源DG5502 Pro信號發生器產生正弦波的頻率

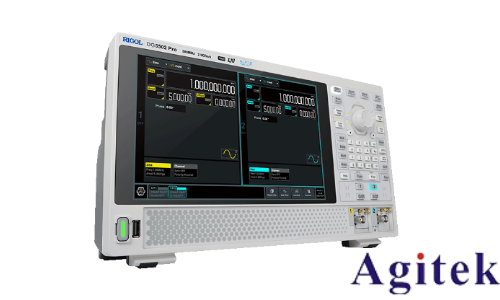

普源DG5502 Pro信號發生器是一款功能強大的電子測試設備，廣泛應用于通信、科研和工業領域。本文將詳細介紹如何通過該設備生成正弦波信號并精準調節其頻率，幫助用戶掌握基礎操作與高級調校技巧，確保信號輸出的穩定性和精度。

一、開機準備與基本界面導航

1.安全開機

確保設備放置在干燥通風環境中，避免明火或易燃物。

連接220V電源線至設備后部插座，按下電源開關，待啟動完成（約10秒）。

2.主界面功能概覽

主界面頂部顯示頻率、振幅、相位參數框。

中間區域實時顯示波形圖，底部為功能按鈕（如“波形選擇”“輸出控制”）。

使用旋鈕或觸摸屏可直接輸入參數。

二、正弦波頻率調節的三種方法

1. 手動輸入頻率

 點擊主界面“頻率”參數框，輸入目標頻率值（如1kHz）。

 確認單位（Hz、kHz、MHz），按下“Enter”或“確認”鍵保存設置。

 實時觀察波形圖變化，驗證頻率輸出。

2. 自動掃頻模式

 適用于動態測試場景：

按下“掃頻模式”按鈕，設置掃頻范圍（如100Hz~10kHz）和掃頻速率（如1s/周期）。

設備將自動按設定范圍循環輸出頻率，適用于系統響應測試。

3. 調制功能擴展

 使用內部調制模塊實現復雜信號：

進入“調制設置”，選擇頻率調制（FM）或相位調制（PM）。

設置調制深度（如±10%）和調制速率（如1kHz），生成動態變化的正弦波。

三、關鍵參數優化與失真調校

1.諧波失真抑制

高頻輸出時易產生失真，可啟用設備內置的低通濾波器（LPF）：

進入“濾波器設置”，選擇截止頻率（如10MHz），濾除高頻雜波。

降低輸出功率（從20dBm降至10dBm）可減少非線性失真。

2.輸出阻抗匹配

確保負載阻抗為50Ω標準值，避免信號反射導致的交調失真：

在“輸出設置”中檢查阻抗配置，或使用匹配適配器連接設備。

3.相位噪聲優化

選擇低噪聲型號（如相位噪聲<90dBc/Hz），并增加屏蔽措施：

在信號路徑中使用金屬屏蔽盒，遠離電磁干擾源（如大功率電機）。

四、高級應用與自動化控制

1.遠程控制與自動化測試

通過SCPI命令或API接口連接計算機：

使用Python或LabVIEW編寫腳本，實現頻率自動步進與數據采集。

例如：設置頻率從1kHz以0.1kHz步進遞增，記錄每個頻點的響應數據。

2.動態頻率調制（FM/PM）

通信仿真場景應用：

設置載波頻率（如2.4GHz），調制深度為5kHz，速率100Hz。

觀察接收系統的解調性能，測試通信鏈路穩定性。

五、注意事項與維護建議

電源電壓穩定：確保供電波動不超過±5%，避免頻率漂移。

定期校準：每6個月使用頻率計數器校準設備，維持±0.1ppm精度。

操作規范：避免過度旋轉旋鈕或誤觸按鍵，遵循說明書流程。

過熱保護：高功率輸出時保持通風，避免設備過熱導致性能下降。

通過掌握手動輸入、掃頻調制及濾波器優化等技巧，用戶可精準調節DG5502 Pro的正弦波頻率，滿足從基礎測試到復雜仿真的多樣化需求。結合自動化控制與定期維護，該設備將持續為電子研發與生產提供可靠支持。
