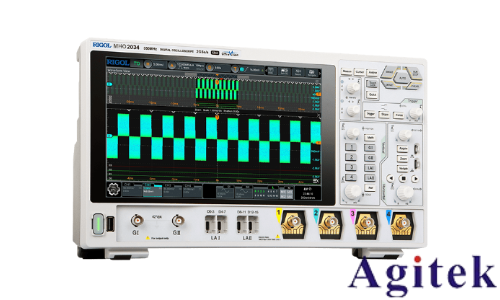

普源示波器MHO2024眼圖分析功能設置指南

眼圖分析作為評估數字通信系統性能的核心手段，能夠直觀反映信號傳輸質量、抖動與噪聲特性。普源MHO2024示波器憑借其高精度觸發機制與豐富的分析功能，為工程師提供了便捷的眼圖觀測平臺。本文將詳細講解該示波器的眼圖分析功能設置步驟，并結合應用場景闡述關鍵參數的調整技巧。

一、眼圖分析基礎原理

眼圖是通過疊加多個信號周期形成的波形圖，其“眼睛”開合程度直接關聯信號完整性。理想眼圖應具備清晰的垂直張開度（代表信號幅度裕量）與水平張開度（反映時序余量）。普源示波器通過觸發同步、余暉顯示與參數測量，將抽象的信號質量轉化為可視化指標。

二、眼圖分析功能設置步驟

1. 信號連接與觸發設置

使用BNC探頭連接待測信號至CH1通道，確保探頭衰減比與信號幅度匹配（如1X或10X）。

切換至“邊沿觸發”模式，設置觸發電平為信號幅值的50%，觸發邊沿選擇“上升沿”以確保波形穩定。

若信號存在周期性抖動，可啟用“斜率觸發”模式：設置觸發電平上限為信號幅值的70%~90%（如20.8mV），下限為10%~30%（如-12.2mV），最大時間條件設為小于信號上升時間。

2. 時間基準與垂直靈敏度優化

調整“TIME/DIV”旋鈕使波形顯示2~3個完整周期，便于觀察眼圖輪廓。

通過“VOLT/DIV”設置垂直靈敏度，確保眼圖高度占屏幕70%~80%區域，避免信號溢出或壓縮。

啟用“數字熒光顯示”（Digital Phosphor）模式，利用顏色梯度（橙色區域表示高概率信號，藍色為低概率）識別信號分布密度。

3. 眼圖顯示與參數測量

進入“分析”菜單，選擇“眼圖分析”功能，示波器將自動疊加波形形成眼圖。

使用光標測量工具讀取關鍵指標：

    眼高：垂直方向的最大信號幅度差（反映噪聲容限）；

    眼寬：水平方向的信號交叉點間距（指示時序窗口）；

    上升/下降時間：眼圖邊緣的斜率變化。

若需模擬測試，可配置雙通道：CH1輸入9MHz正弦波觸發信號，CH2輸入3MHz方波待測信號，確保頻率成倍數關系。

4. 高級設置與優化

啟用“余暉模式”并選擇“自動累積”，示波器將動態疊加信號幀直至眼圖穩定。

調整“存儲深度”至最大（如1Mpts），提升高速信號分析的精度，但需注意處理速度下降。

針對抖動敏感場景，可啟用“時鐘恢復”功能，示波器將自動補償信號相位偏移。

三、眼圖分析應用場景與案例

1. 通信系統調試

在USB 3.2接口測試中，若眼圖垂直閉合嚴重，可能源于信號反射或串?dāng)_，需優化終端阻抗匹配。

2. 標準符合性驗證

通過對比眼圖模板（如PCIe 5.0規范）與實測波形，判斷系統是否滿足傳輸速率要求。

3. 故障定位

當眼圖出現不對稱“睜開”時，結合觸發抖動分析，可定位時鐘偏移或電源紋波問題。

四、注意事項與常見問題

觸發條件校準：若眼圖顯示混亂，檢查觸發斜率設置是否覆蓋信號上升/下降區間。

環境干擾抑制：使用屏蔽線纜并確保示波器良好接地，避免外部電磁干擾影響測量精度。

參數動態調整：隨信號速率變化（如從1Gbps升至10Gbps），需同步縮短“TIME/DIV”并提高采樣率。

普源MHO2024示波器的眼圖分析功能為高速數字信號調試提供了直觀工具。通過合理的觸發設置、靈敏度優化及高級參數測量，工程師可快速評估系統性能并定位潛在問題。在5G通信、數據中心互聯等領域，該功能將成為提升信號完整性的關鍵手段。
