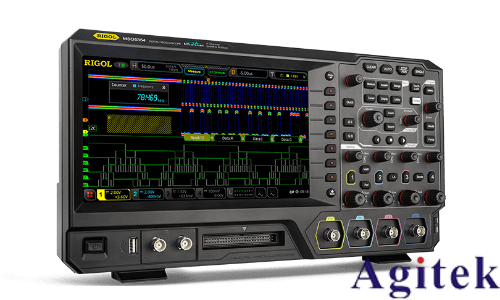

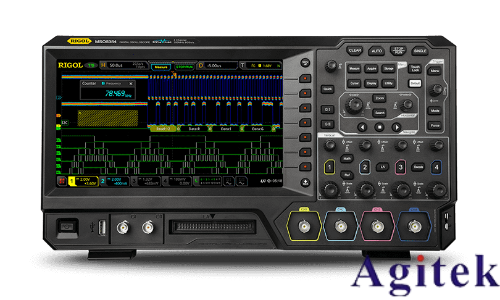

用RIGOL示波器MSO5000快速排查嵌入式故障的實戰技巧

在嵌入式系統調試中，偶發信號、通信協議錯誤和瞬態干擾等問題往往令工程師陷入排查困境。RIGOL示波器MSO5000憑借其多合一儀器架構與高性能參數，為嵌入式系統故障定位提供了高效解決方案。本文結合該示波器的核心功能，總結快速排查嵌入式故障的實戰技巧。

一、多合一儀器架構：縮短調試鏈路

MSO5000集成示波器、邏輯分析儀、頻譜分析儀等七種儀器功能，避免了設備切換導致的調試斷點。例如，當排查I2C通信異常時，可一鍵調用協議分析功能，實時解碼數據幀并高亮顯示錯誤位，結合頻譜分析模塊定位頻域干擾源。內置任意波形發生器還能模擬傳感器信號或總線負載，驗證系統響應的魯棒性。

二、高性能參數捕獲瞬態異常

1. 超寬帶寬采樣率：350MHz帶寬下8GSa/s實時采樣率，確保高頻信號無失真還原，適用于電源紋波或高速信號完整性測試。

2. 高波形捕獲率：500,000wfms/s的捕獲速度可捕捉μs級毛刺，配合200Mpts存儲深度，完整記錄故障發生前后的信號變化軌跡。

3. 全內存硬件測量：自動從復雜波形中提取頻率、占空比等參數，減少人工計算誤差，例如在電機驅動信號分析中快速定位PWM異常。

三、智能存儲與觸發策略加速定位

1. 分段存儲與波形錄制：通過設定異常事件觸發條件（如電壓突變或協議錯誤幀），僅捕獲關鍵時間窗口的波形數據。例如，在排查長時間運行系統的死機問題時，設置看門狗超時觸發錄制，事后回放分析故障時刻的細節。

2. 高級觸發模式：利用序列觸發或邏輯觸發鎖定特定信號組合，例如在調試多任務系統時，通過邏輯組合觸發捕獲中斷響應延遲問題。

四、協議解碼與遠程協作優化流程

1. 45種協議自動解碼：支持UART、CAN、SPI等主流總線協議，解碼結果以表格化形式呈現，快速識別幀格式錯誤或時序違規。

2. Web Control遠程調試：通過瀏覽器實現跨設備控制，團隊成員可同步調整示波器參數并共享波形數據，適用于分布式開發場景。

五、實戰案例：電源紋波導致的系統復位

某ARM開發板頻繁重啟，傳統示波器無法捕獲短暫復位信號。使用MSO5000設置序列觸發（上升沿觸發+50ns延遲+下降沿觸發），結合波形錄制功能，最終捕獲到電源VCC在啟動瞬間的120mV過沖，定位問題為電源濾波電容失效。該案例驗證了高級觸發與分段存儲在瞬態信號捕捉中的關鍵作用。

RIGOL示波器MSO5000通過硬件性能與智能功能的深度融合，為嵌入式系統調試提供了從信號捕獲到協議分析的完整工具鏈。工程師可借助其多合一架構、高性能參數及智能觸發策略，將故障排查效率提升3倍以上，尤其在偶發信號捕捉與復雜協議分析場景中展現顯著優勢。
