泰克TBS2000示波器提升測試精度的5個關鍵步驟

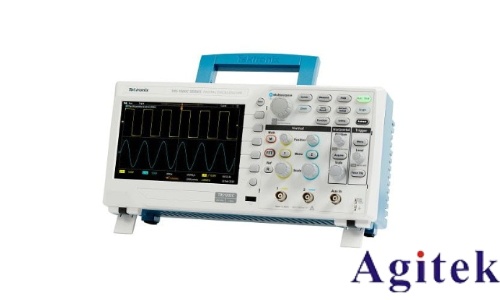

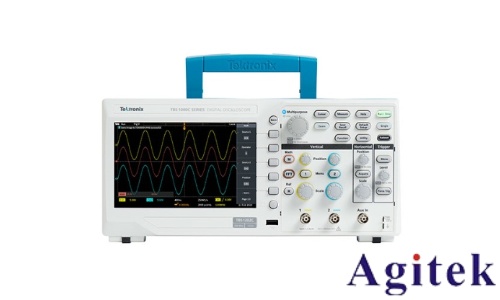

在電子測試領域，示波器作為信號分析的"眼睛"，其精度直接影響測量結果的可靠性。泰克TBS2000示波器憑借200MHz帶寬、2GS/s采樣率及5M點記錄長度等特性，為工程師提供了強大的分析能力。但要充分發揮其性能優勢，必須掌握以下五個關鍵步驟。

一、系統校準：構建精準測量的基石

任何精密儀器的使用都始于校準。泰克TBS2000提供了內置的自檢功能，通過按下"Utility"菜單中的"Self Test"選項，可自動檢測垂直放大、水平時基等核心參數。建議每月使用校準信號源（如泰克AFG3000）輸出1kHz/5V方波，調整示波器至Autoset狀態，對比實測波形與標準信號的幅度、上升沿時間差異，誤差超過±3%時需聯系校準服務。校準過程中需確保探頭補償電容已通過示波器探頭校準端口調整至方波無過沖。

二、探頭優化：消除信號傳輸的損耗

探頭是連接被測信號與示波器的橋梁，其性能直接影響測量精度。針對高頻信號（>50MHz），應使用帶有TekVPI接口的有源探頭（如TPP1000），并確保探頭衰減系數與示波器通道設置一致。在測量低電平信號（μV級）時，需進行探頭直流偏置補償：將探頭接入校準信號后，調整示波器垂直檔位至10mV/div，通過"Offset"旋鈕使基線歸零，消除探頭自身的直流偏移。

三、觸發設置：鎖定穩定波形

觸發系統決定了示波器的數據采集起點。面對復雜信號時，傳統邊沿觸發可能失效。此時可啟用"序列觸發"模式：設置CH1為上升沿觸發，CH2為下降沿觸發，通過"Trigger Coupling"選擇交流耦合濾除直流分量。對于周期性信號，調整觸發電平至波形峰值的30%-70%區域，避免因觸發抖動導致的波形漂移。利用"釋抑時間"功能（設置為信號周期的10%-20%），可有效捕獲多脈沖信號中的異常波形。

四、參數配置：匹配信號特性

采樣率與記錄長度的配置需根據信號帶寬動態調整。測量100MHz正弦波時，將采樣率設為信號頻率的5倍以上（≥500MS/s），避免混疊失真。啟用"Hi-Res"模式可將垂直分辨率提升至12bit，適用于緩慢變化的直流信號分析。在觀測高速數字信號時，選擇"峰值檢測"模式捕獲信號毛刺，同時調整"余輝"至中等強度，清晰顯示信號隨時間的變化軌跡。

五、環境控制：消除外部干擾

電磁環境對測量精度具有顯著影響。使用示波器時需確保接地良好，避免與強電磁設備（如大功率電機）共用電源。當測量微弱信號時，可采用雙層屏蔽測試線，并將示波器置于金屬屏蔽箱內。定期清潔示波器風扇濾網，防止因散熱不良導致的ADC模塊溫度漂移，必要時使用外部空調保持環境溫度22±2℃。

通過系統化的校準流程、優化的探頭配置、智能的觸發策略、精準的參數設定以及嚴格的環境控制，泰克TBS2000示波器能夠將測量誤差控制在0.5%以內，滿足半導體測試、射頻調試等高端應用場景的需求。這種對細節的極致追求，正是精密測量領域從"看到信號"到"看懂信號"的關鍵跨越。
