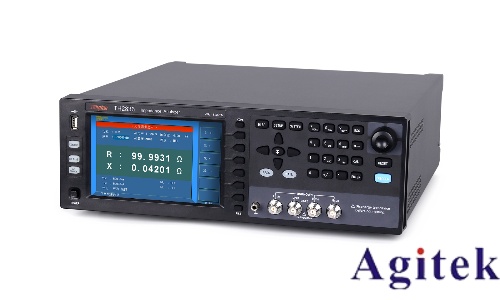

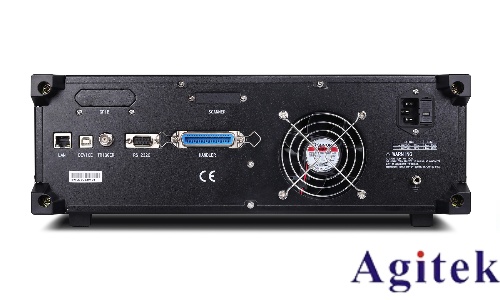

同惠TH2850系列LCR測試儀測量電容ESR的實用指南

電容的等效串聯電阻（ESR）是評估其性能的重要參數，直接影響電路的濾波、儲能效率等特性。同惠TH2850系列LCR測試儀憑借高精度與多功能性，可快速準確測量電容ESR。以下是詳細操作步驟與注意事項。

一、測量前準備：確保環境與設備狀態

1. 環境校準：選擇溫度穩定、低電磁干擾的環境，避免外部磁場對測試結果的影響。

2. 儀器檢查：確認電源線連接穩固，開啟儀器后等待預熱，確保內部電路穩定。

3. 元件放電：被測電容如有殘余電荷，需通過短路或專用放電裝置徹底放電，避免測量誤差。

二、連接與參數設置：精準測量的關鍵

1. 元件連接：

根據電容引線類型選擇合適的夾具（如組合測試夾或軸向轉接頭），確保接觸良好且避免引線過長引入寄生電感。

極性電容需注意正負極正確接入，避免反向連接導致損壞。

2. 參數配置：

測試模式選擇：切換至“電容測量”模式，優先選擇并聯等效（CP）模式以提升低ESR電容的精度。

頻率設置：根據電容應用場景選擇測試頻率（常見100Hz、1kHz、10kHz等），電解電容建議選用較低頻率（如100Hz），陶瓷電容可選用更高頻率。

信號電平調整：設置合適的測試電壓（如0.5Vrms），避免過高壓導致電容發熱或擊穿。

三、測量與數據分析：獲取準確ESR值

1. 校準與補償：使用短路或開路校準功能消除測試線及夾具的寄生參數，提升測量精度。

2. 啟動測量：確認參數無誤后，按下“測量”鍵，儀器將自動輸出電容值（C）、損耗因數（tanδ）及ESR結果。

3. 結果解讀：

ESR值可直接讀取，或通過公式ESR = tanδ / (2πfC)計算（當儀器未直接顯示ESR時）。

對比數據手冊標稱值，評估電容老化程度或篩選不合格品。

四、注意事項：規避常見誤差

1. 避免干擾：測試線盡量縮短并采用屏蔽線，遠離大功率設備。

2. 溫度影響：電解電容ESR隨溫度變化顯著，需在25℃左右測試或進行溫度補償。

3. 多次驗證：對同一電容重復測量取平均值，確保數據一致性。

4. 量程匹配：選擇與待測電容值相近的量程（如1μF電容選用“10μF”檔），避免超量程導致精度下降。

五、擴展應用：結合上位機提升效率

TH2850系列支持上位機軟件，可批量測試并導出數據，通過圖表分析ESR隨頻率、溫度的變化趨勢，適用于研發與生產線質檢場景。

通過規范操作與合理設置，同惠TH2850系列LCR測試儀可高效完成電容ESR測量，為電子元件選型與電路優化提供可靠依據。
