Agilent 4284A在射頻電路分析中的應用

射頻電路的設計與測試對元件參數的精確測量提出嚴苛要求，Agilent 4284A精密LCR儀表憑借其卓越的性能，成為射頻領域不可或缺的分析工具。本文將從技術特性、應用場景及優勢三個方面探討其在射頻電路分析中的核心價值。

一、技術特性支撐射頻分析需求

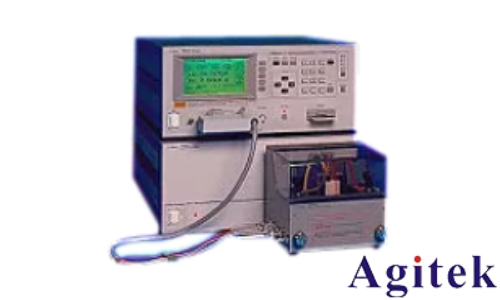

Agilent 4284A具備20Hz至1MHz的寬頻測試范圍，覆蓋射頻電路關鍵頻段。其0.05%的基本精度與6位數字分辨率，確保在高頻環境下仍能準確捕捉電感（L）、電容（C）、電阻（R）等參數。獨特的多模式測試信號（恒定電壓/電流）可模擬實際工作條件，配合四端對測量終端與可程控的列表掃描功能，實現復雜射頻組件的批量測試。此外，內置直流偏置能力（0V至±40V）支持對射頻元件在不同偏置條件下的動態特性評估，為深入分析提供多維數據支撐。

二、射頻電路設計的核心應用場景

1. 元件阻抗特性分析：通過測量射頻電感、電容的Q值、ESR（等效串聯電阻）等參數，4284A幫助工程師優化濾波器、諧振電路設計。例如，在射頻濾波器調試中，儀器可精確定位元件寄生參數，指導參數調整以提升通帶性能。

2. 材料射頻特性評估：支持介電常數（ε）、損耗角正切（D）等參數的寬頻測試，適用于射頻板材、介質材料的選型與驗證。結合可選的高溫附件（室溫至1000℃），可實現材料射頻性能的溫譜分析，為極端環境應用提供數據基礎。

3. 射頻網絡匹配優化：利用其高精度阻抗測量能力，4284A可協助完成天線、射頻芯片的阻抗匹配設計。通過對比理論值與實測數據，快速定位匹配網絡中的薄弱環節，縮短調試周期。

三、應用優勢與行業價值

在射頻領域，4284A的高頻測試精度與靈活性顯著提升研發效率。其符合IEC/MIL標準的測試能力確保數據可靠性，滿足**、通信等領域的嚴苛需求。此外，儀器內置的自動校準與誤差修正功能（如開路/短路補償）有效降低測試系統誤差，而豐富的接口（GPIB、RS-232）則便于集成到自動化測試系統中。

綜上所述，Agilent 4284A以高頻測量精度、多參數分析與靈活測試模式，為射頻電路設計、元件選型及性能驗證提供全面解決方案，是射頻工程師優化電路性能、提升產品競爭力的得力工具。
