Rigol普源萬用表DM858自動量程使用教程

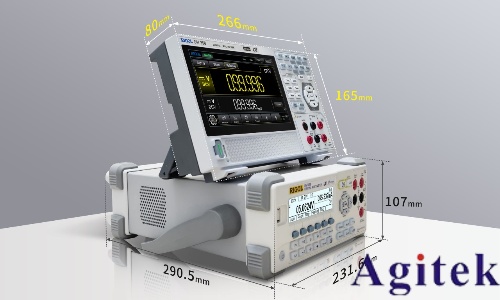

作為RIGOL普源精電旗下的經濟型5.5位數字萬用表，DM858E憑借高精度、多功能及智能化的設計，成為工程師們的得力工具。以下是其自動量程功能的詳細使用教程，幫助您快速上手。

一、開箱與準備

1. 檢查配件

確認包裝內含DM858E主機、表筆、電源適配器、說明書及校準證書。確保設備外觀完好，表筆連接頭無損壞。

2. 連接電源

使用標配Type-C接口連接電源，按下電源鍵后指示燈由紅轉綠，約30秒完成開機自檢。如需快速啟動，可在設置中開啟“開關常開”模式。

二、基本操作與自動量程設置

1. 表筆連接

紅色表筆接“HI”端（高電壓），黑色接“LO”端（低電壓）。避免反接導致測量誤差。

2. 自動量程模式

進入設置界面，選擇“自動量程”開啟該功能。

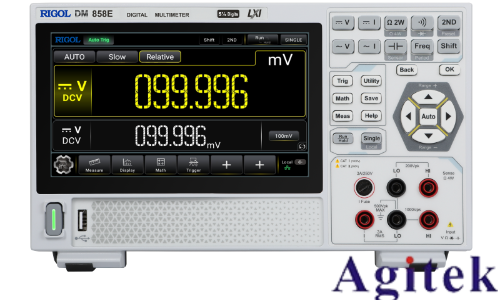

測量時，儀器自動識別信號范圍并調整至最佳檔位，無需手動調節。例如，測量鋰電池電壓時，表筆接觸電池兩極后，屏幕立即顯示精確數值（如3.7564V）。

3. 優化顯示

為清晰讀數，可將刷新速率調至“慢速”，并開啟“自動量程”。此時儀器在動態調整量程的同時，確保數值穩定顯示。

三、高級功能與場景應用

1. 快速測量與數據記錄

DM858E支持125次/秒的采樣速率，搭配500,000點記錄存儲器，適用于動態信號分析。例如，監測電池充放電過程中的電壓波動。

2. 檢波模式選擇

針對復雜信號，可通過“檢波類型”設置（如正峰值、RMS平均等）獲取特定參數。例如，EMI測試中選擇CISPR準峰值檢波，確保數據符合國際標準。

3. 遠程控制與擴展

通過USB或LAN接口連接電腦，使用配套軟件實現自動化測量。儀器背部VESA接口支持桌面支架安裝，適配實驗室場景。

四、注意事項

避免超量程測量：自動量程雖智能，但仍需確認被測信號未超出設備最大承受范圍（如DCV：1000V）。

定期校準：建議每年進行一次專業校準，確保精度（DCV年準確度0.06%）。

環境要求：避免在潮濕、高溫或強磁場環境中使用，防止損壞儀器。

Rigol DM858E的自動量程功能大幅簡化了測量流程，結合5.5位分辨率與觸摸屏操作，既適合新手快速上手，也能滿足專業工程師的精密測試需求。無論是日常維護還是復雜研發場景，其便攜性與多功能性都能提供可靠支持。掌握上述要點，您將能高效發揮這臺萬用表的全部潛力。
