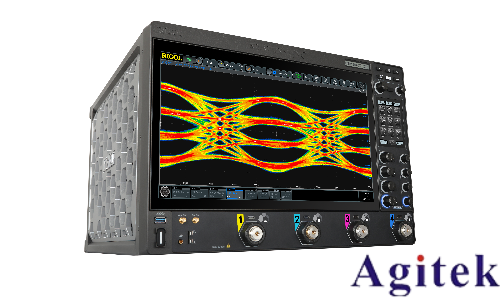

RIGOL普源DS70000系列高端示波器在高速數字設計中的應用

隨著5G通信、半導體封裝、量子計算等技術的快速發展，高速數字設計對測試儀器的性能要求日益嚴苛。RIGOL普源DS70000系列示波器憑借其突破性的技術優勢，為高速信號測量與分析提供了完整解決方案，助力工程師精準捕捉信號細節，優化系統性能。

一、核心技術突破，應對高速信號挑戰

DS70000系列采用自主研發的“鳳凰座”芯片組，實現最高20 GSa/s采樣率與5 GHz實時帶寬，可精準還原高頻信號的復雜波形。12位垂直分辨率與1 mV本底噪聲，使其在測量微弱信號時具備出色信噪比，滿足高速數字接口（如PCIe 5.0、USB4）的眼圖測試需求。高達2 Gpts的存儲深度配合50萬次/秒波形更新率，可實時監測長時間信號變化，為分析抖動、串擾等問題提供數據支撐。

二、多維度分析，覆蓋關鍵應用場景

1. 信號完整性測試：通過高級觸發功能（如序列觸發、碼型觸發）精準捕獲異常信號，結合頻譜分析、模板測試等工具，快速定位反射、過沖等信號完整性問題。

2. 時序分析優化：多通道同步采集功能可同步分析多路高速信號時序關系，助力工程師優化芯片時序設計。

3. 協議解碼與調試：支持RS232、PCIe、DDR等40余種協議解碼，結合硬件加速的實時解碼功能，簡化高速總線調試流程。

三、量子計算與前沿技術的應用突破

在量子計算領域，DS70000系列示波器憑借低噪聲、高靈敏度的特性，可精準捕獲超導量子比特的微弱操控信號。其多通道同步觸發與500 Mpts存儲深度，為分析量子態穩定性及多比特糾纏實驗提供關鍵數據支持。例如，某高校量子實驗室利用該示波器完成飛秒激光脈沖特性分析，實現量子態保真度的實時監測。

四、高效測試，加速研發進程

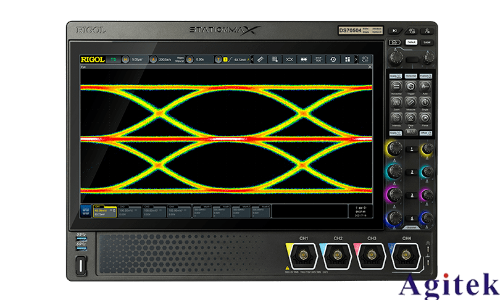

DS70000系列配備15.6英寸電動調節觸控屏，支持多窗口分屏顯示與一鍵操作自定義，大幅提升測試效率。開放的Python、LabVIEW接口支持自動化測試系統集成，減少人工操作成本。相較于同類進口設備，其高性價比與本地化服務優勢，進一步降低高速數字設計領域的測試門檻。

在高速數字設計領域，RIGOL普源DS70000系列示波器以技術創新打破性能瓶頸，為工程師提供精準、高效的測試工具。從芯片研發到系統級調試，其廣泛的應用場景與卓越性能正推動著高速數字技術的持續突破。
