同惠TH2690LCR測試儀連接電腦的詳細指南

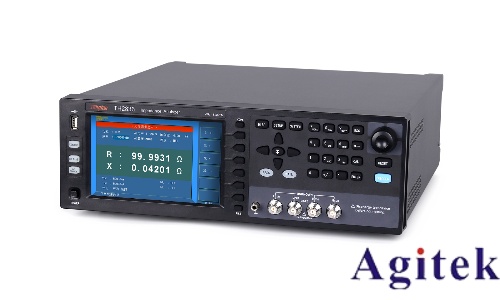

同惠TH2690LCR測試儀作為一款高精度阻抗測量?jī)x器，廣泛應用于電子元件檢測與研發領域。通過連接電腦，用戶可實現自動化測試、數據批量處理與深度分析。以下是該設備連接電腦的完整操作步驟及注意事項。

一、連接前的準備工作

1.確認接口類型

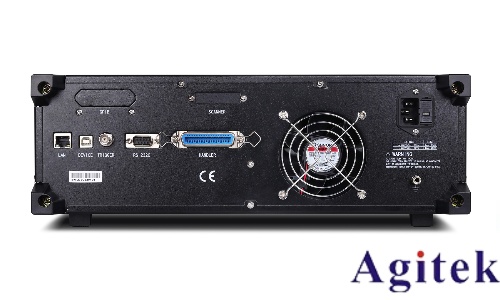

檢查儀器背板接口：TH2690通常配備USB、RS232串口、LAN（以太網）接口，部分型號可選配GPIB接口。根據實驗室現有設備選擇對應連接方式。

2.硬件準備

對應接口的數據線（如USB-A to USB-B電纜、RS232串口線、網線）。

電腦端需安裝相應接口的驅動程序（如USB驅動通常為系統自帶，RS232需確認端口號）。

配套測試軟件（同惠官方提供TH-Viewer等專用軟件，或第三方兼容軟件）。

二、硬件連接步驟

以USB連接為例：

1.關閉儀器與電腦電源

避免熱插拔損壞接口或設備。

2.連接測試電纜

使用儀器標配的測試線連接被測元件（DUT），確保夾具穩固接觸。

3.連接電腦與儀器

將USB線一端插入儀器USB接口，另一端連接電腦USB端口。

4.開啟電源

先打開儀器電源，再啟動電腦，確保設備初始化完成。

三、軟件設置與通訊測試

1.安裝驅動與軟件

運行同惠官方提供的驅動程序安裝包，根據向?qū)瓿砂惭b。

啟動TH-Viewer軟件，選擇“設備管理”并檢測已連接儀器。

2.配置通訊參數

在軟件界面選擇“USB”作為通訊方式，確認儀器地址（默認通常為1）。

若使用RS232，需設置波特率（默認9600）、數據位（8位）、停止位（1位）、校驗位（無）。

3.測試通訊連接

點擊軟件中的“測試連接”按鈕，若顯示“連接成功”，則硬件與軟件通訊正常。

四、數據導出與高級應用

1.實時數據采集

在軟件界面設置測試參數（頻率、測試模式等），點擊“開始測試”實時獲取阻抗、電容、電感等數據。

2.批量測試與保存

通過“序列測試”功能設置多組參數，自動完成批量測試并導出CSV/Excel格式數據。

3.遠程控制與自動化

使用SCPI指令（標準程控儀器命令）通過編程實現儀器自動化操作，適用于生產線集成。

五、常見問題與注意事項

1.無法識別設備

檢查USB線是否損壞，或更換電腦端口重試。

確認驅動程序是否正確安裝，可在設備管理器中查看。

2.通訊中斷

檢查數據線連接是否松動，或重啟儀器與電腦。

3.安全操作提示

連接前務必放電被測元件，避免靜電損傷儀器。

定期檢查接口與電纜，防止因老化導致接觸不良。

通過以上步驟，用戶可順利完成TH2690LCR測試儀與電腦的連接，實現高效、精準的自動化測試需求。無論是元件研發還是質量檢測場景，該連接方法均能為用戶提供可靠的數據支持與操作便利。
