普源數字萬用表DM3058電容測量分辨率調整指南

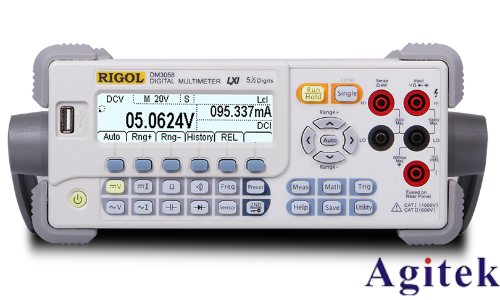

普源DM3058數字萬用表作為高精度測試儀器，在電子研發、工業檢測等領域廣泛應用。針對電容測量分辨率的調整，需結合儀器特性與測試需求，從參數設置、環境優化到操作規范多維度入手，以下為詳細指南。

一、理解電容測量分辨率的本質

DM3058的電容測量分辨率取決于量程選擇與內部AD轉換精度。儀器提供多檔量程（如2nF至10mF），不同量程下分辨率存在差異。例如，2nF量程可實現0.001pF的分辨率，而10mF量程則降至0.01μF。因此，調整分辨率需先明確待測電容值范圍，選擇合適量程以獲得最佳精度。

二、分辨率調整操作步驟

1. 進入測量模式：按下“CAP”鍵切換至電容測量功能，確認副顯示屏顯示“C”。

2. 選擇量程檔位：通過旋鈕或菜單鍵手動選擇量程，優先選擇接近待測電容值的檔位（如測量1μF電容時選擇2μF量程）。

3. 啟用高精度模式：在菜單中開啟“高精度”（Hi-Res）選項，該模式通過延長采樣時間提升分辨率，但會降低測量速度。適用于對精度要求極高的靜態電容測試。

4. 優化觸發設置：若存在外部干擾，可設置觸發條件（如上升沿觸發）與延遲時間，確保測量穩定性。

三、影響分辨率的關鍵因素與優化策略

1. 環境干擾抑制：小電容測量易受噪聲影響，需使用屏蔽線纜并確保DUT充分放電。測試時關閉附近大功率設備，避免電磁干擾。

2. 預熱與自校準：開機后預熱30分鐘，啟用自動校準功能（若支持），減少溫漂對分辨率的影響。

3. 線纜與探頭管理：使用原裝測試線并定期清潔探頭，避免接觸不良引入誤差。

4. 濾波設置平衡：針對高頻噪聲啟用低通濾波，但需注意濾波強度與測量速度的平衡，避免因過度濾波導致響應滯后。

四、特殊場景下的分辨率強化方案

1. 薄膜電容精密測試：選用“相對測量”（REL）模式，通過扣除寄生電容提升分辨率。

2. 動態電容監測：關閉高精度模式，提高采樣率（如1kSa/s），配合波形記錄功能分析動態變化趨勢。

3. 寄生電容補償：使用4線制測量法（需儀器支持），消除測試線電阻與接觸電容的影響。

五、安全與維護注意事項

調整分辨率前確認DUT已斷電，避免觸電風險。

定期（每年）進行儀器校準，使用認證標準電容驗證精度。

長期不使用時，存放于干燥環境（10~30℃），避免電路板受潮。

通過科學設置參數、優化測試流程與嚴格環境控制，可充分發揮DM3058的電容測量性能，滿足從實驗室研發到生產線質檢的多樣化需求。掌握上述調整方法，將顯著提升測量精度與效率，為精密電容測試提供可靠保障。
