用是德MSO-X 3024T高效調試嵌入式系統的實戰指南

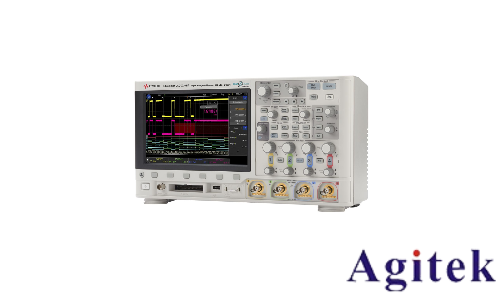

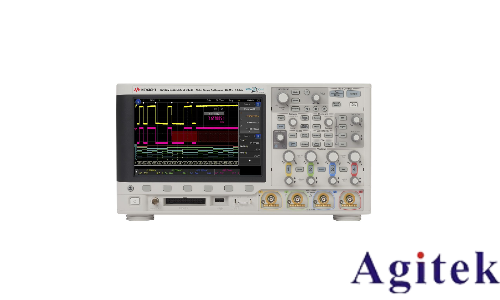

在嵌入式系統開發中，精準調試是攻克技術難題的關鍵。是德科技MSO-X 3024T示波器憑借其創新的觸控交互與多功能集成設計，為嵌入式系統調試提供了全新解決方案，以下是基于該設備的調試方法解析。

一、核心特性賦能調試效率提升

MSO-X 3024T的200MHz帶寬與4模擬通道可覆蓋常見嵌入式系統信號采集需求，4Mpts深存儲與1,000,000波形/秒的更新速率確保信號細節無遺漏。其區域觸摸觸發技術尤為關鍵——只需在屏幕上框選異常波形區域，示波器即可自動配置觸發條件，快速定位故障點。配合8.5英寸電容觸摸屏的直觀操作，調試效率較傳統示波器提升數倍。

二、多儀器合一實現全鏈路分析

1. 混合域分析：通過可選混合信號示波器模塊，同步捕獲模擬與數字信號，結合時間選通FFT功能，可直觀呈現混合域信號的時頻特性，快速排查通信協議或時序問題。

2. 嵌入式激勵與驗證：內置20MHz函數/任意波形發生器可模擬傳感器、通信接口等外部信號，配合3位電壓表與8位計數器，實現閉環測試驗證。

3. 低速串行觸發解碼：針對I2C、SPI等低速協議，硬件級觸發與解碼功能可實時解析數據幀，直觀展示時序錯誤或數據異常。

三、實戰調試技巧與流程優化

1. 異常信號快速捕獲：利用MegaZoom IV技術，在百萬級波形更新速率下，通過區域觸摸觸發圈選疑似故障區域，自動鎖定異常波形。

2. 分段存儲與模板測試：使用標配分段存儲器記錄關鍵操作片段，結合可升級的模板測試功能，批量檢測信號參數合規性。

3. 嵌入式軟件協同調試：通過示波器觸發輸出與嵌入式系統中斷聯動，在特定代碼執行點同步采集硬件信號，結合日志分析定位邏輯問題。

四、典型場景應用示例

以調試電機控制為例：

使用示波器同時監測PWM波形、電流傳感器信號與編碼器脈沖；

通過區域觸摸觸發捕捉電流尖峰對應的PWM異常；

調用內置FFT分析電流諧波成分，優化驅動算法；

結合串行觸發解碼驗證編碼器通信協議正確性。

MSO-X 3024T將示波器、邏輯分析儀、信號發生器等工具融合，通過智能化觸控交互與硬件級分析能力，為嵌入式系統調試提供了從信號捕獲到問題定位的一站式解決方案。無論是消費電子、工業控制還是汽車電子領域，該設備都能顯著加速產品開發進程，降低調試復雜度。
