使用是德DSOX4022A示波器測量喇叭輸出的操作指南

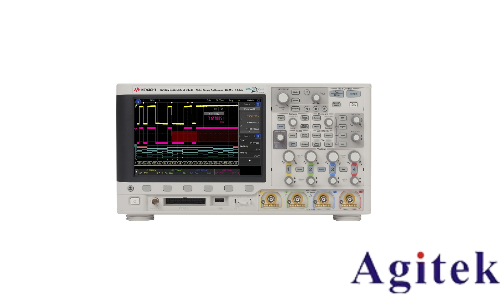

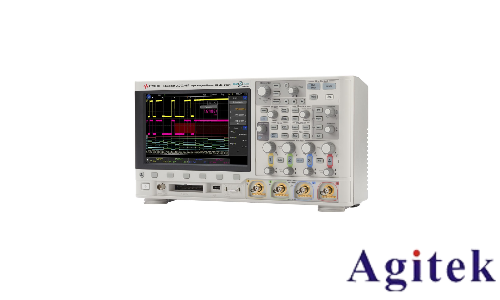

是德科技（Keysight）DSOX4022A示波器憑借其高帶寬、快速更新率和觸摸屏操作界面，成為電子測試領域的得力工具。本文將詳細介紹如何利用該示波器測量喇叭輸出波形，幫助工程師快速掌握測試方法并獲取準確數據。

一、實驗準備：設備連接與基礎設置

1. 設備連接：

將喇叭連接至音頻信號發生器或播放設備輸出端，確保信號源可輸出穩定的正弦波、方波等測試信號；

使用BNC轉音頻線或?qū)Ｓ锰筋^連接喇叭輸出端與示波器通道（如CH1），注意探頭阻抗匹配以避免信號反射。

2. 示波器基礎設置：

開啟示波器，進入“自動測量”模式以快速調整波形顯示；

根據信號幅度設置垂直刻度（V/div），例如1V/div；

調整水平刻度（s/div）至合適時間窗口，觀察完整周期信號；

選擇“邊沿觸發”模式，觸發源設為輸入通道，確保波形穩定顯示。

二、關鍵參數設置與波形捕獲

1. 觸發靈敏度優化：

若波形抖動，可微調“觸發靈敏度”或啟用“觸發釋抑”功能，鎖定特定信號區域。

2. 波形捕獲與存儲：

啟用“分段存儲器”功能，記錄長時間信號變化；

使用“波形捕獲率”高達100萬波形/秒的優勢，捕捉瞬態信號細節。

3. 信號分析工具應用：

調用“FFT頻譜分析”功能，觀察喇叭頻率響應（如頻段內諧波分布）；

通過“自動測量”模塊提取峰峰值、頻率、失真度等關鍵指標。

三、數據分析與故障診斷

1. 波形畸變判斷：

觀察喇叭輸出波形是否平滑，若出現削頂、失真，可能因信號源過載或喇叭驅動功率不足導致。

2. 頻率響應驗證：

通過頻譜分析識別共振頻率，輔助優化喇叭設計或調試音頻系統參數。

3. 共模噪聲評估：

若使用差分探頭，可計算共模電壓，評估信號線抗干擾能力。

四、注意事項與操作技巧

1. 環境條件控制：

高溫環境下需確保示波器散熱良好，避免內部溫度過高影響測量精度。

2. 探頭校準與匹配：

定期校準探頭，并檢查連接線屏蔽層是否完好，減少環境噪聲干擾。

3. 安全操作：

避免直接觸摸喇叭輸出端，防止觸電風險；測試大功率喇叭時，逐步增加信號源音量，防止瞬間過載損壞設備。

DSOX4022A示波器憑借其強大的信號捕獲與分析能力，為喇叭輸出波形測試提供了高效工具。通過合理設置參數并結合頻譜分析功能，工程師可快速定位問題、優化音頻系統性能，滿足產品研發與質量檢測需求。
