普源DG5000直接數字合成（DDS）架構解析

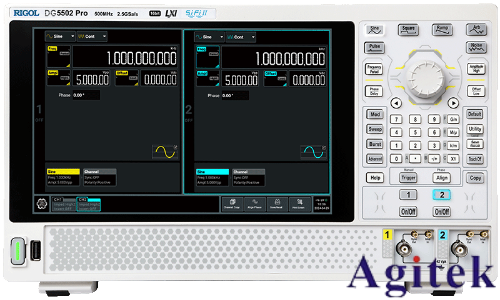

在電子測試與測量領域，信號發生器的核心技術決定了輸出信號的精度與穩定性。普源精電DG5000系列函數/任意波形發生器采用先進的直接數字合成（DDS）架構，通過數字化手段實現高精度信號生成，為用戶提供了卓越的信號源解決方案。本文將深入解析其DDS架構的技術原理與核心優勢。

一、DDS技術核心：數字化信號生成路徑

普源DG5000的DDS架構基于數字信號處理原理，通過"相位-幅度轉換"機制生成模擬信號。其核心流程包括四個關鍵模塊：相位累加器、波形存儲器（ROM）、數模轉換器（DAC）和低通濾波器（LPF）。相位累加器以系統時鐘為基準，按頻率控制字累加相位值，生成離散的相位序列；波形存儲器存儲預先計算的正弦波幅度數據，通過查表將相位序列映射為數字幅度信號；DAC將離散數字信號轉換為階梯狀模擬信號；LPF濾除高頻分量，平滑波形生成連續信號。這種全數字化流程避免了傳統模擬信號源的頻率漂移問題，實現頻率分辨率可達μHz級。

二、高性能指標支撐：DDS架構的硬件優化

為實現高指標性能，DG5000在DDS架構中進行了多項硬件創新。其采用1GSa/s高速采樣率與14bit垂直分辨率，確保信號細節的精準還原；高帶寬DAC與優化設計的LPF組合，將輸出信號失真降至極低水平。雙通道型號支持頻率耦合與相位耦合功能，通過同步時鐘機制實現通道間相位差精確控制，滿足多通道系統測試需求。此外，可選配的跳頻功能通過快速切換頻率控制字，實現納秒級跳頻速度，適用于雷達信號模擬等場景。

三、智能交互與擴展性：DDS架構的軟件賦能

依托DDS架構的靈活性，DG5000實現了豐富的調制功能與智能化操作體驗。儀器支持AM/FM/PM等模擬調制及IQ矢量調制，內置星座圖顯示功能直觀呈現調制信號狀態。用戶可通過4.3英寸真彩TFT屏直接編輯512kpts任意波形，或使用上位機軟件生成128Mpts長波形數據。遠程控制方面，儀器標配USB/LAN/GPIB接口，支持SCPI命令集及Web遠程控制，便于系統集成與自動化測試。

四、應用場景拓展：從基礎驗證到前沿研究

基于DDS架構的靈活性與高性能，DG5000可廣泛應用于通信系統測試、量子計算研究、雷達信號仿真等前沿領域。其低相位噪聲特性滿足精密測量需求，多通道同步輸出能力為MIMO系統測試提供理想解決方案，而跳頻功能則支持電子對抗等復雜場景模擬。儀器內置的防盜鎖孔與FAT文件格式支持等細節設計，進一步提升了設備安全性與兼容性。

普源DG5000通過深度優化DDS架構，在信號生成精度、系統擴展性與操作體驗等方面實現了突破性提升。這一技術不僅奠定了儀器在通用測試領域的核心競爭力，更為5G通信、量子計算等前沿技術的研究與開發提供了可靠工具。
