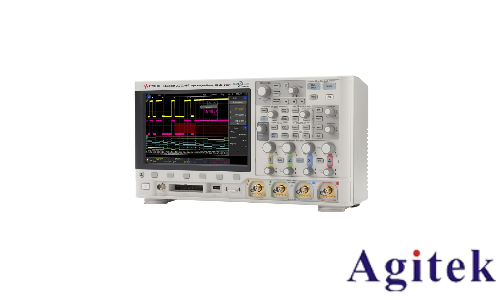

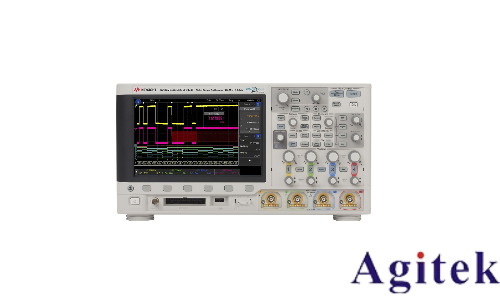

是德示波器DSOX3024觸發功能精準捕獲異常信號

在電子測試領域，偶發的異常信號往往是故障排查的關鍵線索。是德示波器DSOX3024憑借強大的觸發功能，能夠精準鎖定這些“轉瞬即逝”的異常波形，為工程師提供高效調試工具。本文將深入解析DSOX3024的觸發設置技巧，助力用戶快速捕獲復雜信號中的異常特征。

一、基礎觸發設置：從信號特征入手

DSOX3024提供多種觸發模式，適用于不同信號場景。對于常規異常信號，可優先使用邊沿觸發或脈寬觸發：

1. 邊沿觸發：通過設定信號上升/下降沿的觸發點（如電平50%幅度處），適用于周期信號同步分析。若異常信號表現為特定電平跳變，此模式可快速捕獲。

2. 脈寬觸發：針對脈沖寬度異常（如過窄/過寬脈沖），設定時間閾值即可觸發。例如，當系統出現偶發窄脈沖干擾時，脈寬觸發能精準定位。

3. 視頻觸發：對于包含行/場同步的視頻信號，自動同步觸發可清晰顯示圖像失真或時序錯誤。

二、高級觸發功能：復雜信號的“捕手”

面對疊加干擾或協議通信中的異常，DSOX3024的高級觸發功能更顯優勢：

1. 區域觸摸觸發：在屏幕上直接框選目標波形區域，示波器自動識別并觸發。例如，捕獲幅值突變的毛刺信號時，只需在余暉模式下框選異常區域，觸發即可“所見即所得”。

2. 序列觸發：通過組合多個觸發條件（如先檢測上升沿，再檢測特定電壓值），可定位復雜時序中的特定事件。例如調試I2C通信時，可設置“檢測到地址0x50且數據幀錯誤”的觸發條件，精準鎖定故障幀。

3. 協議解碼觸發：支持I2C、SPI、UART等協議解碼觸發，當檢測到特定地址或幀錯誤時自動觸發，極大簡化嵌入式系統調試。

三、實戰技巧與故障排除

1. 異常信號捕獲三步法：

開啟余暉模式，觀察信號整體特征；

調整觸發電平或脈寬閾值至異常區域；

切換至單次模式，捕獲觸發后的凍結波形進行詳細分析。

2. 常見問題處理：

波形不更新：檢查觸發源是否正確，觸發電平是否超出信號范圍；

觸發不穩定：嘗試調整觸發靈敏度或啟用“觸發釋抑”功能，過濾噪聲干擾。

四、性能保障：硬件與軟件協同

DSOX3024的1,000,000波形/秒捕獲率與4 Mpts存儲器，為異常信號捕獲提供硬件基礎。結合8.5英寸電容觸摸屏的區域觸摸觸發功能，用戶可通過直觀操作快速設置觸發條件。此外，LAN、USB等接口支持遠程控制與數據導出，便于團隊協作與深度分析。

精準捕獲異常信號是高效調試的前提。DSOX3024示波器通過靈活多樣的觸發模式與智能交互設計，將復雜操作化繁為簡。無論是硬件開發、通信測試還是工業控制領域，其觸發功能都能為工程師提供“火眼金睛”，助力快速定位問題，提升研發效率。
