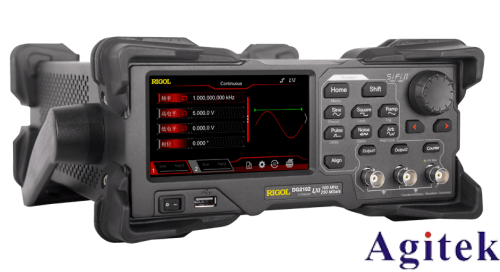

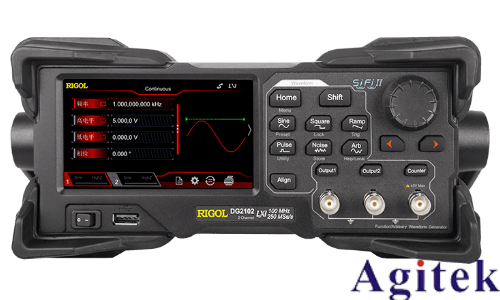

普源DG2102信號發生器鋸齒波斜率設置指南

在電子測試與信號調試領域，普源DG2102信號發生器憑借其豐富的波形輸出功能成為工程師的得力工具。鋸齒波作為一種特殊波形，其斜率參數直接影響信號的動態特性。本文將深入探討如何通過普源DG2102精準設置鋸齒波斜率，并解析其應用場景與調節技巧。

一、鋸齒波斜率的定義與意義

鋸齒波的斜率代表波形在單位時間內幅度的變化速率，通常以V/s或dB/s表示。在普源DG2102中，斜率設置決定了波形從最小值線性上升到最大值的速度，直接影響信號的上升沿陡峭程度。通過調節斜率，用戶可生成不同陡峭程度的鋸齒波，滿足特定測試需求。

二、普源DG2102鋸齒波斜率設置步驟

1. 選擇鋸齒波形模式

通過設備面板或操作軟件進入波形選擇菜單，找到"鋸齒波（Sawtooth）"選項并選中。此時儀器默認輸出標準鋸齒波，但斜率仍需進一步調整。

2. 進入波形參數調節界面

在波形設置子菜單中，找到"斜率（Slope）"或"上升/下降時間（Rise/Fall Time）"參數。普源DG2102通常支持兩種調節方式：直接輸入斜率值或通過時間參數間接控制。

3. 精準調節斜率參數

- 若設備支持直接斜率調節，可輸入目標斜率值（如1V/μs）。此時需注意單位匹配，避免因單位設置錯誤導致輸出波形異常。

- 若通過時間參數調節，需明確上升時間與周期的關系。例如，將上升時間設置為周期的50%可生成對稱鋸齒波，調整該比例可改變斜率。設備通常提供微調旋鈕或數字輸入框?qū)崿F(xiàn)精準控制。

4. 驗證輸出波形

通過示波器觀察輸出波形，確認斜率是否達到預期。必要時可反復調整參數直至波形滿足測試要求。

三、斜率調節的應用場景與技巧

1. 音頻系統頻率響應測試

利用高斜率鋸齒波掃描音頻設備頻率范圍，可快速檢測揚聲器的頻響曲線。此時需根據設備帶寬合理設置斜率，避免因掃描速度過快導致測試結果失真。

2. 模擬電路動態響應分析

在測試運放或濾波器的瞬態響應時，低斜率鋸齒波可模擬緩慢變化的輸入信號，便于觀察電路在不同時間常數下的表現。

3. 結合頻率與幅度參數優化波形

斜率調整需配合頻率與幅度設置：高頻率下需降低斜率避免波形失真，而大幅度輸出則需確保斜率在儀器硬件能力范圍內。普源DG2102的寬頻率范圍（1μHz~25MHz）為不同斜率應用場景提供了充足支持。

通過以上步驟，用戶可充分利用普源DG2102的靈活參數調節能力，生成符合特定測試需求的鋸齒波信號。精準的斜率控制不僅是信號調試的基礎，更是實現復雜電子系統測試的關鍵。掌握這一技巧，工程師們將能更高效地完成各類精密測試任務。
