普源數字萬用表DM3058絕緣電阻測量方法

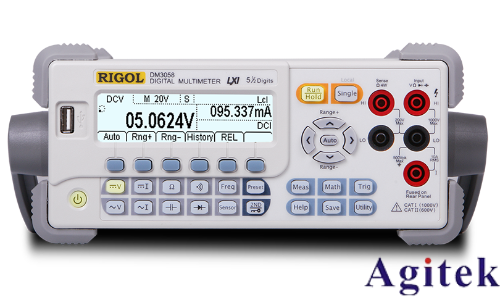

普源DM3058作為一款高精度數字萬用表，不僅具備常規電參數測量功能，還支持絕緣電阻測試，為電子工程師、實驗室人員及設備維護人員提供了全面的檢測能力。以下是使用DM3058進行絕緣電阻測量的詳細步驟及注意事項。

一、測量前準備

1. 儀器連接與檢查

將DM3058電源線插入交流電源插座，通過主機后方電源開關開機。

確認測試線纜及探頭完好無損，連接至萬用表“VΩHz”（電壓/電阻/頻率）端口。

確保被測電路已斷電，使用放電工具釋放設備殘余電荷，避免觸電風險。

2. 環境條件

選擇干燥、無塵的環境進行測量，避免潮濕或高溫影響結果。

佩戴防靜電手套或使用接地墊，防止靜電干擾。

二、測量步驟

1. 模式選擇與量程設定

通過操作面板選擇“Ω”（電阻）模式，并切換至“絕緣電阻測試”功能（若儀器支持獨立絕緣測試模式）。

根據被測設備電壓等級選擇合適量程：如設備為低壓電器，可選用200MΩ~1000MΩ量程；高壓設備需使用更高量程。

2. 接線與校準

將紅色表筆連接至被測電路待測點，黑色表筆接地或另一測試點。

按下“REL”鍵進行相對零點校準，消除測試線及探頭自身電阻影響。

3. 啟動測量與讀數

按下“測試”鍵或觸發按鈕，儀器將輸出測試電壓（通常為500V或1000V）并自動測量絕緣電阻。

等待儀器顯示穩定數值（通常需幾秒至幾分鐘），記錄結果。若需鎖定數據，可按下“HOLD”鍵。

三、注意事項

1. 安全操作

嚴禁在帶電狀態下進行絕緣測試，避免損壞儀器或引發危險。

測試過程中避免觸碰測試線裸露部分，防止觸電。

2. 結果判斷

根據設備類型參考標準值：如普通電機絕緣電阻應≥0.5MΩ，高壓電纜需達數百兆歐。若讀數過低，可能存在絕緣破損風險。

3. 干擾排除

若環境存在電磁干擾或被測設備帶有寄生電容，可嘗試使用屏蔽線或延長測試時間獲取穩定結果。

四、數據記錄與后續處理

DM3058支持?jǐn)?shù)據存儲功能，可將測量結果保存至內部存儲器或通過USB導出。結合儀器自帶的“Pass/Fail”功能，可快速判斷測試結果是否合格，提升效率。

通過規范的操作流程與嚴謹?shù)淖⒁馐马?xiàng)，DM3058可準確完成絕緣電阻測試，為設備安全運行提供可靠保障。操作時需始終遵循安全規范，并結合設備特性靈活調整測量參數，以獲得最佳檢測效果。
