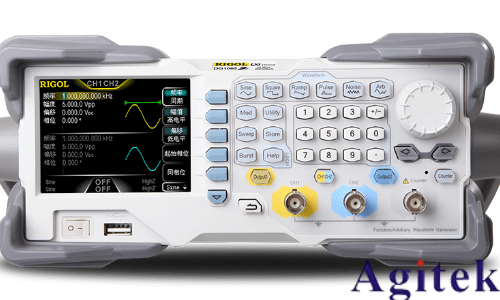

RIGOL DG1000Z系列信號源提升校準精度的實用技巧

在精密測試場景中，信號源的校準精度直接影響測試結果的可靠性。RIGOL DG1000Z系列信號源憑借其優異的性能廣泛應用于電子測試領域，但通過合理的校準技巧可進一步提升其精度，確保輸出信號的穩定性。以下是五個實用技巧，幫助用戶優化校準流程。

一、充分預熱與定期自校準

RIGOL示波器手冊強調，預熱可穩定內部元件性能。使用信號源前需通電預熱至少30分鐘，隨后執行自校準操作（路徑：Utility → 自校正）。自校準能修正內部參數偏差，建議每月進行一次，尤其在環境溫濕度變化較大的情況下，可顯著提升輸出幅度與頻率的準確性。

二、借助外部設備優化系統校準

1. 矢量網絡分析儀（VNA）校正：通過VNA測量信號路徑（含電纜、衰減器）的損耗，將校正數據導入信號源，可補償外部元件的幅度平坦度誤差。

2. 功率計與USB傳感器聯動：使用USB功率傳感器（如RIGOL配套型號）直接連接信號源，自動創建功率電平校正表。例如，在測試設置中先用傳感器替代被測設備（DUT），調整信號源幅度偏置使功率計讀數與設定值一致，后續測試即可調用該校正數據。

三、優化信號路徑減少損耗

1. 縮短信號鏈路：減少不必要的連接（如冗余電纜、開關），選用低損耗射頻電纜。

2. 外部調平技術：通過ALC反饋將功率監測點前移至DUT近端，消除線纜與器件引入的功率不確定度。例如，在測試接收機靈敏度時，使用功率耦合器+外部檢波器實時反饋調整，確保輸入功率恒定。

四、補償探頭與電纜損耗

信號源輸出需通過探頭或電纜到達DUT，其頻響特性會引入誤差。可使用信號源自帶的探頭補償功能，或通過以下步驟手動調整：

1. 連接標準探頭至信號源輸出端。

2. 輸出方波信號，調整探頭補償旋鈕使示波器顯示的波形無過沖或欠沖。

3. 定期驗證補償效果，尤其在高頻測試中。

五、建立定期校準維護機制

1. 環境控制：避免將信號源置于極端溫度或強電磁干擾環境中。

2. 校準記錄與追溯：使用內置測試記錄表（如DS1000Z-E手冊附錄）記錄每次校準數據，分析變化趨勢。

3. 外部校準服務：每年委托第三方機構進行專業校準，獲取權威校準證書，確保量值溯源。

通過以上技巧，用戶可系統性地提升RIGOL DG1000Z信號源的校準精度，降低測試誤差，滿足射頻通信、元器件測試等場景的嚴苛需求。在實際操作中，結合具體測試要求靈活應用這些方法，將有效延長設備使用壽命，提升測試效率與可靠性。
