羅德與施瓦茨RTO2000系列硬件加速FFT頻譜分析實測

在現代信號處理領域，傅里葉變換（FFT）是一種核心技術，廣泛應用于信號的頻譜分析中。頻譜獲取能夠幫助工程師理解信號的頻率特性，識別調制特性和干擾源。羅德（Rohde & Schwarz）RTO2000系列數字示波器以其硬件加速的FFT頻譜分析功能，幫助工程師更準確、高效地進行信號的頻譜分析。本文將詳細介紹羅德與施瓦茨RTO2000系列如何實現硬件加速的FFT頻譜分析，并通過實測案例展示其在實際應用中的優勢和效果。

1. 羅德與施瓦茨RTO2000系列概述

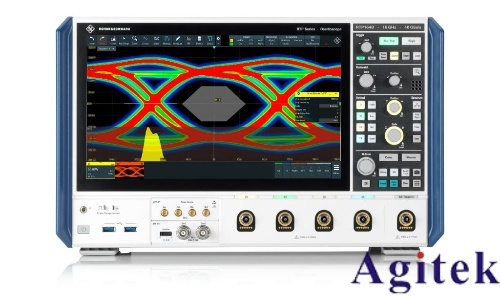

羅德與施瓦茨RTO2000系列示波器是一款高性能示波器，擁有以下幾大特點：

高帶寬與高采樣率：提供高達1 GHz的帶寬和5 GSa/s的采樣率，使其能夠有效捕獲高速信號。

硬件FFT加速：采用專門的硬件實現FFT，能夠?qū)崟r、快速地處理信號頻譜，提高響應速度。

豐富的分析功能：支持多種分析功能，包括頻域的調制分析、噪聲分析和FFT分析等，極大地擴展了應用場景。

直觀的操作界面：人性化的界面設計和優化的觸控體驗，使數據采集和分析更為便捷。

2. 硬件加速FFT頻譜分析的優勢

采用硬件加速技術的FFT頻譜分析，具有以下優勢：

實時分析能力：硬件加速使得信號處理能力遠超傳統軟件處理方式，能夠進行實時頻譜分析，適用于快速變化的信號。

高分辨率頻譜：通過增大FFT點數，羅德與施瓦茨RTO2000系列能夠提供更高分辨率的頻譜顯示，便于用戶進行精細的信號特征分析。

降低處理延遲：使用FPGA等硬件加速器大幅度減少了頻譜計算的延遲，讓工程師能更快地響應信號變化。

多種顯示模式：可以同時顯示時間域和頻域波形，實時進行對比分析，有利于更深入的信號理解。

3. 實測案例

為了驗證羅德與施瓦茨RTO2000系列在硬件加速FFT頻譜分析上的性能，某工程團隊在一個無線通信系統中進行了實測。

3.1 測試設置

信號源：使用任意波形發生器生成5 MHz正弦波，并在多個頻率階段上疊加不同幅度的噪聲。

連接方式：通過高帶寬探頭，將信號源連接至羅德與施瓦茨RTO2000示波器的輸入通道。

FFT設置：配置示波器以進行4096點FFT分析，同時開啟實時間域與頻域波形的顯示。

3.2 測量過程

1. 捕捉信號：啟動信號源，使用羅德與施瓦茨RTO2000實時捕捉5 MHz正弦波。

2. FFT分析：激活FFT功能，觀察頻譜變化，期望在頻譜圖上能夠清晰地看到5 MHz的主頻以及疊加的噪聲頻率特性。

3. 參數調整：通過調整FFT分辨率和窗口函數，優化頻譜視圖，以便顯示清除了的噪聲特征。

3.3 測量結果與分析

頻譜清晰度：FFT分析結果顯示，5 MHz信號在頻譜圖中清晰可見。噪聲的頻率成分也被有效顯示，便于后續分析。

分辨率提升：使用4096點FFT設置，分析過程中發現頻譜的分辨率十分理想，能夠非常清晰地觀察到各個頻率成分的細節。

實時性：相較于傳統的示波器，羅德與施瓦茨RTO2000系列的硬件加速在FFT分析中表現出色，幾乎沒有延遲，滿足了對實時性高的需求。

4. 應用場景

羅德與施瓦茨RTO2000系列在頻譜分析方面的強大能力適用于多個場景：

通信系統分析：可用于調制信
