泰克示波器 4 系列 MSO 在嵌入式開發中的實測分析
嵌入式系統廣泛應用于消費電子、工業控制、汽車電子等領域。嵌入式開發人員需要面對復雜的硬件電路、復雜的軟件代碼以及各種通信協議。泰克 4 系列 MSO 結合了示波器、邏輯分析儀、協議分析儀等多種功能，可以幫助開發人員快速定位問題、驗證設計并優化性能。

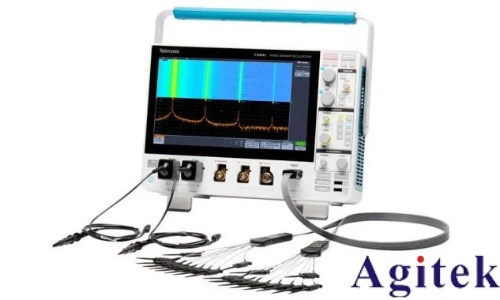

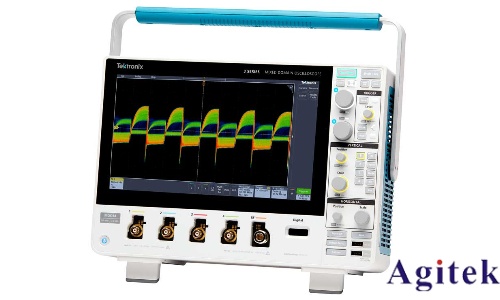

泰克 4 系列 MSO 簡介
泰克 4 系列 MSO 具有以下主要特點：
高分辨率顯示： 13.3 英寸高清觸摸屏，可以清晰地顯示復雜的信號。
靈活的通道配置： 可配置 4 個模擬通道和 16 個數字通道，滿足各種混合信號測試的需求。
高采樣率和高帶寬： 具有高采樣率和高帶寬，可以捕獲高速信號。
豐富的觸發模式： 支持多種觸發模式，如邊沿觸發、脈寬觸發、邏輯觸發、協議觸發等，可以靈活地捕獲感興趣的信號。
強大的分析功能： 配備了豐富的分析功能，如 FFT（快速傅里葉變換）、功率分析、抖動分析、協議解碼等，可以對信號進行深入的分析。
易于使用的界面： 具有直觀的用戶界面，易于操作和使用。
泰克 4 系列 MSO 在嵌入式開發中的應用
1. 硬件調試
電源完整性測試： 使用示波器測量電源電壓的紋波和噪聲，驗證電源的質量是否符合要求。
時序分析： 使用示波器測量時鐘信號的頻率、占空比和抖動，驗證時鐘信號的質量。
數字信號驗證： 使用示波器的數字通道捕獲數字信號，驗證邏輯電平是否正確，時序關系是否滿足要求。
2. 軟件調試
中斷處理分析： 使用示波器的邏輯觸發功能捕獲中斷信號，分析中斷處理函數的執行時間，優化中斷處理效率。
代碼執行流程跟蹤： 使用示波器的數字通道捕獲軟件的調試信息，如函數調用、變量值等，跟蹤代碼的執行流程，定位軟件錯誤。
實時系統性能分析： 使用示波器測量任務切換時間和資源占用率，分析實時系統的性能瓶頸。
3. 通信協議分析
SPI 協議分析： 使用示波器的協議解碼功能解碼 SPI 總線上的數據，驗證 SPI 通信是否正確。
I2C 協議分析： 使用示波器的協議解碼功能解碼 I2C 總線上的數據，驗證 I2C 通信是否正確。
UART 協議分析： 使用示波器的協議解碼功能解碼 UART 串口數據，驗證串口通信是否正確。
4. EMC 測試
輻射騷擾測量： 使用示波器和近場探頭測量電路板上的輻射騷擾，評估電路板的 EMC 性能。
傳導騷擾測量： 使用示波器和 LISN（線路阻抗穩定網絡）測量電源線上的傳導騷擾，評估電源的 EMC 性能。
案例分析
案例： 解決一個嵌入式設備的 I2C 通信異常問題。
問題描述： 一個嵌入式設備在進行 I2C 通信時，偶爾會出現數據傳輸錯誤，導致設備功能異常。
解決方案：
1. 使用示波器連接到 I2C 總線的 SDA 和 SCL 信號線。
2. 設置示波器的觸發模式
