泰克 AWG70000 信號發生器在信號完整性測試中的應用

信號完整性是指信號在傳輸過程中保持其原始形狀和質量的能力。在高速數字系統中，由于傳輸線的阻抗不匹配、反射、串擾、碼間干擾（ISI）等因素的影響，信號會發生畸變，導致誤碼率升高，系統性能下降。因此，信號完整性測試是高速數字系統設計和驗證的重要環節。泰克 AWG70000 系列任意波形發生器以其高采樣率、高帶寬、高分辨率和靈活的波形生成能力，成為信號完整性測試的理想選擇。

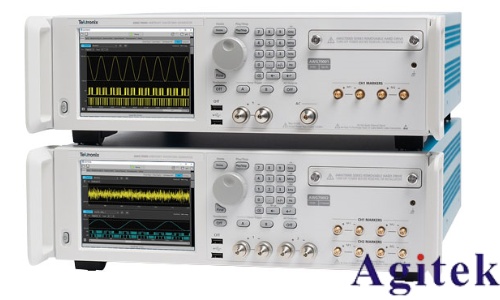

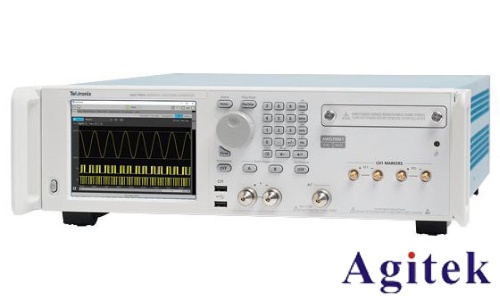

泰克 AWG70000 系列簡介

泰克 AWG70000 系列是高性能的任意波形發生器，具有以下主要特點：

高采樣率： 最高可達 50 GS/s 的采樣率，可以生成高達 20 GHz 的信號。

高帶寬： 模擬帶寬超過 20 GHz，可以滿足高速數字信號的生成需求。

高分辨率： 10 位垂直分辨率，可以生成高精度的信號。

靈活的波形生成能力： 可以生成各種復雜的波形，如脈沖、階躍、正弦波、噪聲、調制信號等。

先進的序列發生器： 可以生成復雜的時序信號和協議信號。

動態碼型控制： 可以根據外部觸發信號動態地改變輸出波形。

AWG70000 在信號完整性測試中的應用

1.生成壓力測試信號

壓力測試是指在極端條件下對系統進行測試，以評估其性能和可靠性。AWG70000 可以生成各種壓力測試信號，如抖動信號、噪聲信號、失真信號等，用于評估系統在惡劣條件下的性能。例如，可以生成具有特定抖動譜的信號，用于測試接收機的抖動容限。

2.模擬信道損傷

在實際應用中，信號在傳輸過程中會受到各種信道損傷的影響，如衰減、色散、反射、串擾等。AWG70000 可以模擬這些信道損傷，用于評估系統在實際信道條件下的性能。例如，可以使用 AWG70000 生成經過特定傳輸線或電纜的信號，模擬信道衰減和色散。

3.進行預加重/均衡測試

預加重和均衡是常用的信號完整性技術，用于補償信道損傷，提高信號質量。AWG70000 可以生成預加重信號，用于測試接收機的均衡能力。例如，可以生成具有特定預加重參數的信號，用于優化發射機的預加重設置。

4.高速串行接口測試

AWG70000 可以用于測試各種高速串行接口，如 PCIe、USB、以太網等。可以生成符合特定協議標準的信號，用于驗證接口的性能。例如，可以生成 PCIe Gen4 的測試信號，用于驗證 PCIe 接口的傳輸速率和誤碼率。

5.生成自定義波形

AWG70000 具有靈活的波形生成能力，可以生成各種自定義波形，以滿足特定的測試需求。例如，可以生成具有特定碼型的信號，用于測試系統的特定功能。

案例分析

在測試一個高速背板的信號完整性時，可以使用 AWG70000 生成具有特定碼型的信號，通過背板傳輸后，使用示波器觀察接收端的信號質量。通過分析信號的眼圖、抖動和噪聲等參數，可以評估背板的信號
