RIGOL DHO800高分辨率示波器評測

在電子測試測量領域，數字示波器作為核心儀器之一，其性能指標直接關系到工程師對信號分析的準確性和效率。近年來，隨著半導體技術和數字信號處理算法的進步，高分辨率示波器逐漸成為市場新寵。RIGOL作為中國領先的測試測量設備制造商，最新推出的DHO800系列示波器以其12-bit垂直分辨率和豐富的分析功能引起了業界廣泛關注。

本次評測的DHO800系列包含多種型號，覆蓋70MHz至500MHz帶寬范圍，滿足不同應用場景需求。我們重點評測了DHO804（500MHz帶寬型號），通過一系列標準測試和實際應用場景驗證，全面評估其性能表現和使用體驗。本文將從外觀設計、硬件性能、軟件功能和實際應用四個維度，為讀者呈現這款儀器的真實表現。

一、外觀設計與操作界面

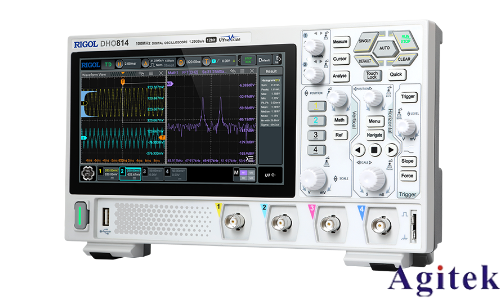

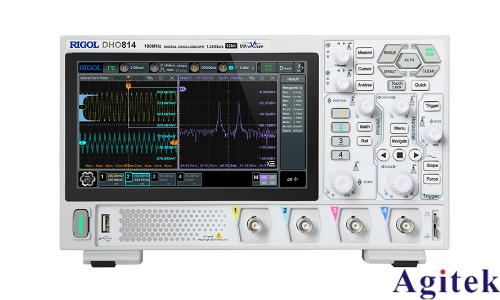

RIGOL DHO800采用經典的深灰色金屬外殼，前面板布局合理，9英寸電容觸摸屏占據中心位置。與同類產品相比，DHO800的機身更為輕薄（僅厚132mm），重量控制在4.5kg，大大提升了工作臺空間的利用率。旋鈕和按鍵采用防滑設計，觸感明確，即使長時間操作也不易產生疲勞。

操作界面是DHO800的一大亮點。基于Linux系統開發的界面響應迅速，菜單結構經過優化，常用功能如觸發設置、測量參數等都能在兩到三次點擊內完成設置。特別值得一提的是其"一鍵操作"設計，通過專用快捷鍵可直接訪問自動設置、默認設置和幫助文檔，大幅降低了新用戶的學習成本。

二、硬件性能評測

DHO800系列的核心優勢在于其12-bit高分辨率ADC，相比傳統8-bit示波器能提供16倍更精細的垂直分辨率。我們使用標準信號源輸入1Vpp、1kHz正弦波，觀察到波形細節明顯更為豐富，特別是在小信號區域，傳統示波器常見的量化臺階效應在DHO800上幾乎不可見。

帶寬測試中，DHO804在-3dB衰減點實測達到標稱的500MHz，頻響曲線平坦。采樣率方面，在單通道工作時可實現最高5GSa/s的實時采樣，四通道同時工作時仍能保持每通道1.25GSa/s的采樣率，確保高頻信號不失真。存儲深度上，DHO800標配125Mpts/通道（可擴展至250Mpts），在觀測長時間窗口信號時優勢明顯。

噪聲水平測試顯示，DHO800在500μV/div檔位下的底噪僅為120μV RMS，優于同類產品。垂直精度實測誤差小于1%，滿足大多數精密測量需求。

三、軟件功能分析

DHO800搭載了RIGOL最新的UltraVision III技術，在波形捕獲率和信號處理能力上有顯著提升。實測波形捕獲率超過500，000幀/秒，大大降低了死區時間，提高了偶發異常信號的捕獲概率。

儀器內置超過50種自動測量參數，包括常規的幅度、頻率測量，以及更專業的上升時間、占空比失真等參數。FFT頻譜分析功能支持多種窗函數選擇，頻率分辨率可達1Hz。特別值得一提的是其電源分析套件，可自動計算開關電源的紋波、調制等關鍵參數，極大簡化了電源設計驗證流程。

DHO800支持多種高級觸發模式，包括脈寬觸發、視頻觸發和串行總線觸發等。在測試中，我們成功使用I2C觸發功能穩定捕獲了特定地址的數據包，證明了其在嵌入式系統調試中的實用價值。

四、實際應用測試

在電源噪聲測試場景中，DHO800的高分辨率優勢得到充分體現。我們測量了一款DC-DC轉換器的輸出紋波，DHO800能清晰分辨出20μV級別的噪聲成分，而傳統8-bit示波器在相同設置下只能顯示模糊的噪聲帶。

音頻信號分析測試中，DHO800的FFT功能準確捕捉到了1kHz正弦波的三次諧波成分（-60dBc），驗證了其在失真分析中的能力。對于高速數字信號，眼圖分析功能可以直觀顯示信號完整性，幫助診斷時序問題。

儀器支持通過USB、LAN和Wi-Fi進行遠程控制，配套的Ultra Sigma PC軟件提供了與本地操作幾乎一致的用戶體驗。在實際使用中，網絡連接穩定，數據傳輸速度滿足長時間波形記錄需求。

五、總結與購買建議

經過全面測試，RIGOL DHO800系列示波器展現了出色的性能表現，特別是在信號細節還原和低頻噪聲測量方面，其12-bit高分辨率ADC帶來了質的提升。與同價位競品相比，DHO800在波形捕獲率、存儲深度和網絡功能等方面具有明顯優勢。雖然其最高帶寬限制在500MHz，但對于大多數消費電子、工業控制和電源設計應用已經足夠。

對于預算有限但需要高分辨率測量的用戶，我們推薦選擇DHO800系列中低帶寬型號，它們共享相同的ADC架構，只是帶寬不同。需要更高帶寬的用戶可以考慮RIGOL的高端MSO8000系列。總體而言，DHO800是一款在性能、功能和價格之間取得出色平衡的產品，值得納入采購考慮范圍。
