如何使用LCR表測量電池阻抗

LCR表（電感-電容-電阻測試儀）是電子工程中常用的精密測量儀器，通過交流信號分析電路元件的阻抗特性。在電池測試領域，LCR表能高效測量電池的內阻（ESR）和阻抗頻率特性，為評估電池性能提供關鍵數據。以下是使用LCR表測量電池阻抗的詳細步驟及注意事項。

一、測量原理：理解電池阻抗與LCR表的關聯

電池阻抗包括歐姆內阻（由電極、電解液等物理結構決定）和極化內阻（受電化學反應影響）。LCR表通過施加特定頻率的交流信號，測量電池在交流狀態下的阻抗矢量（Z=√(R2+X2)，其中R為電阻，X為電抗）。對于電池而言，低頻測量可突出歐姆內阻，高頻測量則反映極化特性，幫助分析電池在不同應用場景下的表現。

二、實操步驟：精準測量電池阻抗的7個關鍵點

1. 儀器準備與校準

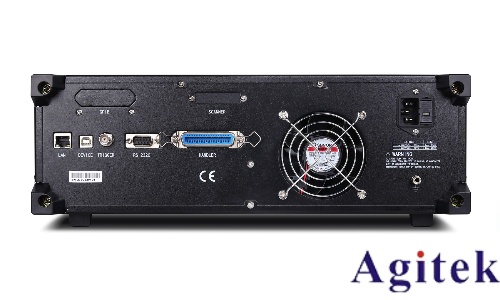

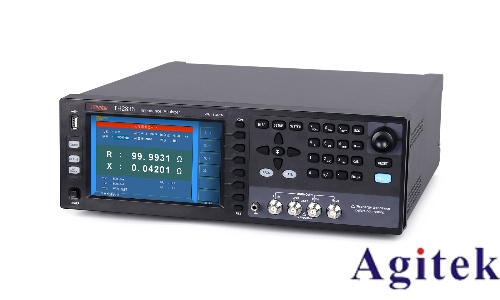

選擇支持毫歐級測量的高精度LCR表（如E4980A等型號），確保測試精度。

連接測試夾具并完成開路/短路校準，消除線纜和夾具的寄生參數影響。

2. 電池狀態確認

確保電池處于滿電狀態且溫度穩定（25℃±5℃），避免充放電循環或溫度波動導致阻抗變化。

3. 參數設置

根據電池類型選擇測試頻率（常見1kHz，兼顧精度與響應速度）。

設置測試信號電平（通常0.1Vrms），避免大信號對電池造成損傷。

4. 連接與測量

使用四端測試法（Hcur-Hpot/Lcur-Lpot）連接電池正負極，減少接觸電阻干擾。

啟動測量后記錄阻抗模值（|Z|）及相位角（θ），必要時可切換至Rdc模式獲取直流電阻。

5. 數據驗證與修正

通過多次測量取平均值降低隨機誤差，若結果波動較大，檢查連接穩定性或電池一致性。

部分高端LCR表支持溫度補償功能，可進一步修正環境溫度影響。

6. 干擾排除

將儀器遠離大功率設備，使用屏蔽線纜或金屬箱抑制電磁干擾。

保持手部干燥并佩戴防靜電手環，避免人體靜電干擾測量。

7. 安全操作

嚴禁反接電池正負極，防止儀器損壞或電池短路風險。

測量大容量電池時，控制測試時間在秒級以內，避免過熱。

三、結果分析：從阻抗數據洞察電池性能

阻抗模值（|Z|）：反映電池整體內阻，數值越低通常代表電池性能越好。

相位角（θ）：指示電池阻抗的容性或感性特征，可輔助判斷電池老化狀態（如θ接近0°表明電解液干涸）。

頻率掃描分析：通過改變測試頻率繪制阻抗譜，可解析電池內部不同時間尺度的反應機制（如SEI膜阻抗、擴散阻抗等）。

LCR表憑借其高精度和靈活性，為電池阻抗測量提供了便捷手段。通過規范操作流程、合理設置參數并深入分析數據，不僅能準確評估電池性能，更可為電池研發、質量管控及壽命預測提供科學依據。在實際應用中，需結合電池類型及測試需求靈活調整方法，確保測量結果的有效性和可靠性。
