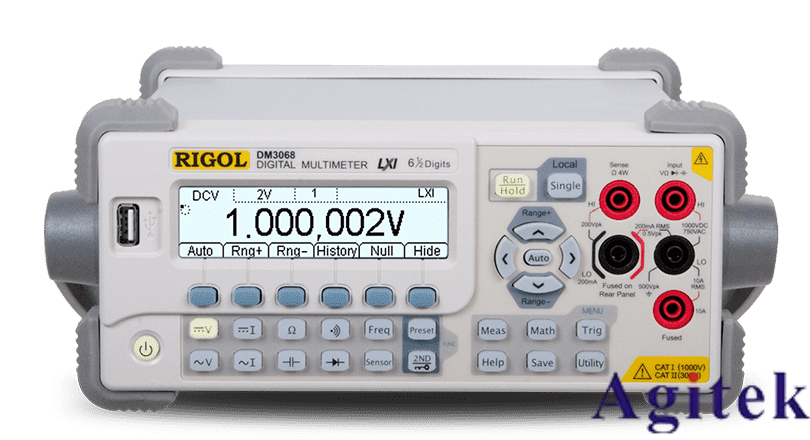

普源DM3068X數字萬用表計量級校準操作指南

普源DM3068X數字萬用表作為高精度測量儀器，在科研、質檢等領域需定期進行計量級校準，以確保測量結果的準確性。以下是詳細校準步驟及注意事項，幫助用戶高效完成校準操作。

一、校準前準備：確保環境及設備合規

1. 環境條件：校準需在溫度23±5℃、濕度≤80%的無電磁干擾環境中進行，避免溫濕度波動及外界干擾影響校準精度。

2. 標準源選擇：配備經**計量認證的標準電阻箱、電壓源和電流源，其精度應高于萬用表1-2個數量級（例如0.01級標準源校準0.1級儀表）。

3. 預熱處理：將萬用表及標準源開機預熱至少30分鐘，待內部電路穩定后再進行校準。

二、分模塊校準操作步驟

1. 電阻校準：消除零點誤差

連接標準電阻箱至萬用表歐姆檔，選擇與標準電阻相近的量程（如10Ω標準電阻選用20Ω量程）。

按下“ZERO”鍵進行調零，記錄萬用表顯示值，若與標準值偏差超出允差范圍（如±0.01%），需進入菜單調整內部校準參數。

2. 電壓校準：修正測量增益

將標準電壓源輸出設定為量程中間值（如1V量程輸出0.5V），連接至萬用表電壓輸入端。

切換至“REL”相對測量模式，記錄偏差值后通過“校準菜單”微調電壓增益系數，直至誤差≤規定指標。

3. 電流校準：優化采樣精度

連接標準電流源，選擇合適量程（如10mA檔輸入5mA），確保接線符合四線制以消除導線電阻影響。

通過“SHIFT+校準鍵”進入高級校準模式，逐項調整偏移量與增益參數，重復測量驗證穩定性。

三、校準后驗證與注意事項

1. 多點驗證：在每個量程的10%、50%、90%處重復測量標準源，確保全量程精度達標。

2. 記錄存檔：生成校準報告，記錄環境參數、標準源編號及校準數據，便于溯源管理。

3. 長期維護：定期（建議每半年）復校，若發現超差需立即排查故障；避免在強電磁場或劇烈振動環境下使用。

四、高級技巧：提升校準效率

使用自動校準系統可簡化流程，通過軟件控制標準源輸出并自動記錄數據，減少人為操作誤差。

對于溫度漂移較大的場景，可啟用“溫度補償”功能，結合內置溫度傳感器修正測量值。

通過規范操作與科學維護，普源DM3068X數字萬用表可長期保持計量級精度，為高精度測量提供可靠保障。
