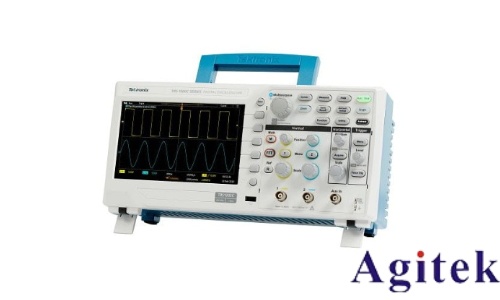

泰克示波器輸入阻抗設置方法

泰克示波器作為電子測量領域中廣泛使用的工具，其輸入阻抗的設置對測量結果的準確性至關重要。正確地設置輸入阻抗能夠確保信號在傳輸過程中不失真，以下是詳細的設置步驟。

第一步，了解阻抗概念。阻抗是電路對電流和電壓的響應，其值直接影響信號傳輸和測量結果。泰克示波器的輸入阻抗通常有1MΩ和50Ω兩種選擇，分別適用于不同的測量場景。

第二步，確定所需的輸入阻抗模式。高阻抗（1MΩ）適用于大多數測量任務，因為它對電路的影響較小，適合測量高電壓信號。低阻抗（50Ω）則主要用于高頻信號測量和需要阻抗匹配的場合，例如射頻信號的測量。

第三步，進入示波器的菜單設置。打開示波器，進入主菜單，選擇“設置”或“通道設置”選項。找到“輸入阻抗”或“電阻范圍”選項，根據測量需求選擇“1MΩ”或“50Ω”。

第四步，調整垂直控制面板上的電壓范圍。確保電壓范圍能夠覆蓋您想要測量的信號幅度，例如選擇“20V”或“50V”。適當調整水平控制面板上的時間范圍，以便能夠清晰地顯示感興趣的信號部分。

第五步，連接信號源。使用合適的探頭將信號源連接到示波器的輸入通道，確保連接穩定。打開信號源，調整示波器的觸發設置，確保波形顯示穩定。

第六步，驗證輸入阻抗設置。為了確認輸入阻抗設置是否正確，可以連接一個已知阻值的信號源進行測試。通過比較信號源的電壓和示波器的讀數，判斷輸入阻抗是否設置成功。

第七步，調整顯示設置。根據需要調整示波器的亮度、對比度和顏色等顯示參數，以獲得最佳的波形顯示效果。

最后，注意事項。在進行輸入阻抗設置時，確保示波器未連接任何信號源或負載，以避免損壞設備。如果測量過程中出現任何問題，可以參考示波器的用戶手冊或聯系技術支持。

通過以上步驟，您可以正確設置泰克示波器的輸入阻抗，確保在各種測量任務中獲得準確和可靠的測試結果。熟練掌握這些操作，將有助于提升您的實驗和測量效率。
