是德頻譜分析儀相位噪聲測量技巧

在現代通信、射頻設計和精密測量領域，相位噪聲是評估信號源穩定性和系統性能的關鍵指標。作為行業標桿的測試工具，是德（Keysight）頻譜分析儀憑借其高精度、寬頻段覆蓋和智能分析功能，成為相位噪聲測量的首選設備。本文將從原理、操作步驟、優化方法及注意事項等方面，系統介紹如何高效、準確地使用是德頻譜分析儀進行相位噪聲測試。

一、相位噪聲測量基礎：概念與挑戰

相位噪聲是指信號載頻周圍的隨機頻率波動，通常以dBc/Hz為單位表示。其來源包括振蕩器內部的熱噪聲、電源波動及外部電磁干擾等。高相位噪聲會導致通信系統誤碼率增加、雷達分辨率下降，因此準確測量相位噪聲至關重要。

使用頻譜分析儀測量相位噪聲的核心原理是“直接頻譜分析法”，即通過觀測載波頻率附近邊帶的功率譜密度，計算相位噪聲。但該方法面臨兩大挑戰：一是分析儀本底噪聲需遠低于被測信號，否則測量結果會被儀器噪聲污染；二是需有效區分相位噪聲與幅度噪聲，避免誤判。

二、是德頻譜分析儀相位噪聲測量步驟

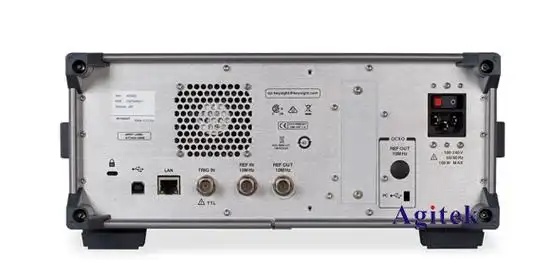

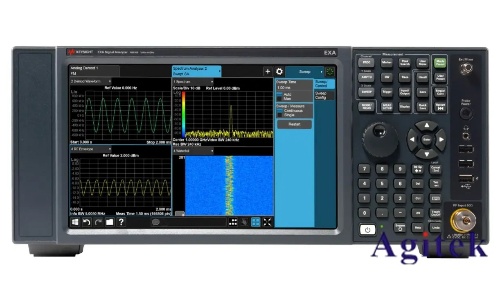

以下是基于是德典型頻譜分析儀（如N9030B/FSW系列）的相位噪聲測量流程：

1. 測試前準備：確保環境穩定與設備校準

使用屏蔽電纜連接信號源與分析儀，避免外部干擾；

預熱設備30分鐘以上，確保內部電路穩定；

根據儀器手冊進行幅度、頻率校準，消除系統誤差。

2. 參數設置：優化測量精度

中心頻率與跨度設置：將中心頻率設為待測信號頻率（如10GHz），跨度調整為覆蓋目標頻偏范圍（如±10MHz）；

分辨率帶寬（RBW）與視頻帶寬（VBW）：RBW設為1kHz~10kHz以平衡測量速度與分辨率，VBW通常設為RBW的1/10~1/5，抑制顯示噪聲；

參考電平與衰減設置：調整參考電平使載波位于屏幕中部，必要時增加衰減器避免信號過載。

3. 一鍵測量與手動優化

自動測量模式：利用是德頻譜儀的“相位噪聲”一鍵測量功能，系統會自動計算并顯示結果（如偏移10kHz處的相位噪聲值）；

手動分析模式：若需更精細控制，可手動標記載波與邊帶功率，通過公式（Pm-Pc-10lgRBW）計算相位噪聲。

4. 結果驗證與記錄

使用頻譜儀的軌跡存儲功能記錄多組數據，取平均值減少隨機誤差；

檢查頻譜圖是否存在雜散信號或異常波動，確認測量有效性。

三、提升測量精度的實用技巧

1. 降低儀器本底噪聲

選擇具有低相位噪聲底線的型號（如FSW相位噪聲典型值<-150dBc/Hz@10kHz）；

使用前置放大器擴展靈敏度（需注意增益與噪聲系數的權衡）；

啟用分析儀的“相位噪聲優化”模式（如R&S的“PN Opt”功能）。

2. 優化頻偏范圍測量

近端相位噪聲測量：通過降低RBW（如1Hz）結合分析儀的近載波相位噪聲優化算法，突破傳統頻譜儀無法測量近距離相位噪聲的局限；

遠端相位噪聲測量：使用窄RBW提升分辨率，但需確認動態范圍是否足夠（避免因靈敏度不足引入誤差）。

3. 消除幅度噪聲干擾

使用低失真信號源，確保調幅噪聲比相位噪聲低10dB以上；

啟用頻譜儀的“幅度噪聲抑制”功能（如N9030B的“AM Noise Rej”模式）。

四、常見問題與解決方案

1. 測量結果異常波動

檢查連接是否松動或存在射頻泄漏；

驗證信號源是否穩定，嘗試更換電源或重新預熱設備。

2. 近載波相位噪聲測量受限

使用外部參考源（如銣原子鐘）提升分析儀的相位噪聲底線；

采用“互相關法”或“相位檢波器”等專業設備輔助測量。

3. 動態范圍不足

增加衰減器降低載波電平；

使用分析儀的“動態范圍增強”模式（如FSW的“DR Opt”）。

五、案例實操：以是德N9030B測量10GHz信號為例

假設需測試某晶振在10kHz頻偏處的相位噪聲，步驟如下：

1. 連接信號源與N9030B，設置中心頻率10GHz，跨度20MHz；

2. 啟用“相位噪聲”一鍵測量模式，選擇“10kHz偏移”；

3. 調整RBW=1kHz，VBW=100Hz，參考電平=0dBm；

4. 等待測量完成后，記錄相位噪聲值（如-92dBc/Hz@10kHz）；

5. 通過“軌跡分析”功能驗證頻譜曲線平滑度，排除干擾。

六、總結與展望

是德頻譜分析儀憑借其強大的硬件性能與智能軟件算法，極大簡化了相位噪聲測量流程。通過合理設置參數、優化測試環境與結合儀器高級功能，用戶可高效獲取準確數據。未來，隨著5G、衛星通信等高頻段應用的發展，更低相位噪聲的測試需求將持續增長，是德新一代頻譜儀（如X系列）的推出也將為工程師提供更強大的工具支持。

通過掌握上述技巧，用戶不僅能快速完成相位噪聲測試，更能深入理解測量原理，從而在實際工程中針對性優化系統設計，提升產品性能。
