使用TH2581進行換能器測試

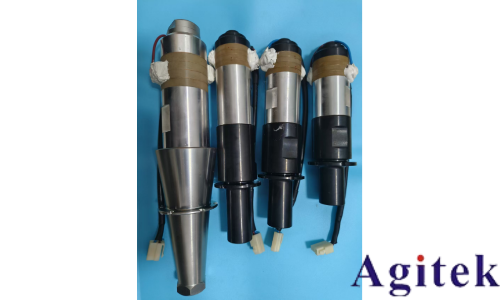

被測品是換能器，需要測試基礎參數:電阻、電感、電容，以及進一步分析測試諧振頻率Fs，反諧振頻率Fp，動態電阻、品質因素、自由電容、半功率點、動態電感等一些列參數,并生成Z-Deg曲線與導納圓圖像。

分析客戶需求后，我們選擇Th2851阻抗分析儀搭配Th26047A四端對測試夾具完成這一系列測試。

測試前進行儀器開短路校正。

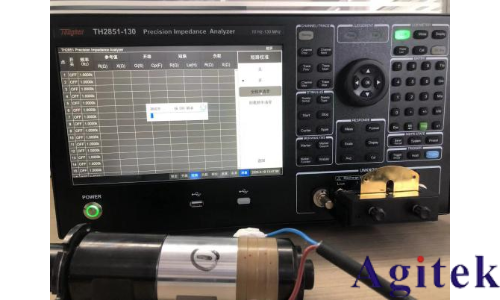

短路清零

隨后我們需要將換能器的接線端子引出

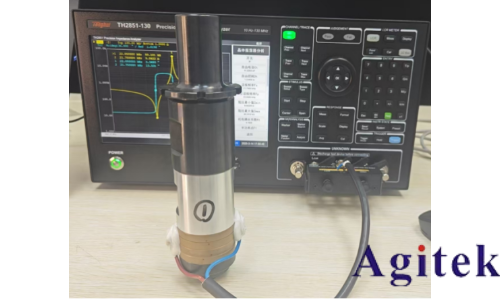

隨后將換能器的銅線端子盡量致密地接到阻抗分析儀測試夾具上。

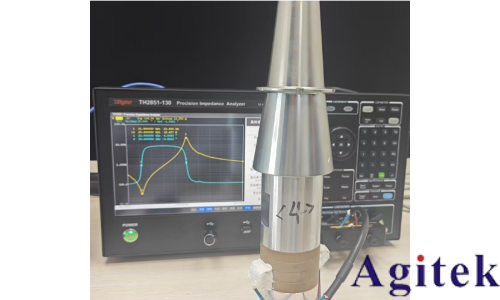

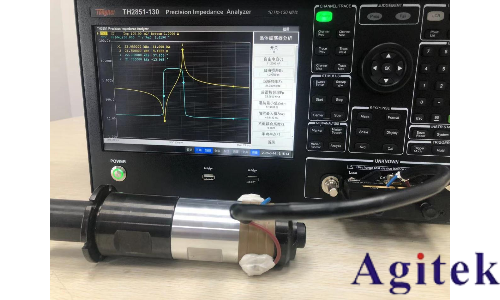

接下來配置測試參數，我們選擇需要掃描的測試頻段、掃描點數、測試電平與掃描速度，并開啟晶體振蕩器分析功能，得到測試結果。

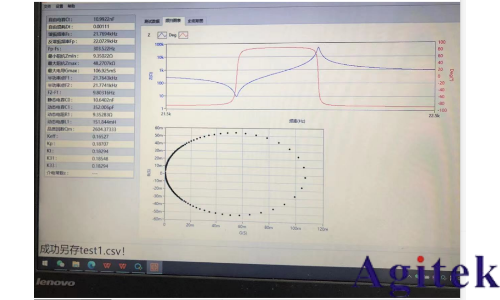

導納圓可以在配套軟件上觀察，并且使用軟件實驗操作更簡便，結果更直觀。

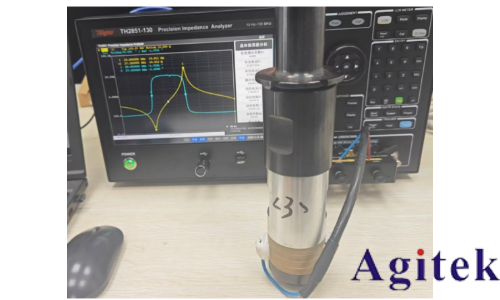

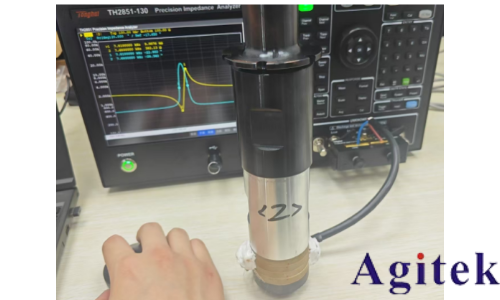

按照類似的測試步驟，我們就可以依次完成所有換能器測試。
