泰克MDO4000C示波器頻譜分析與時域波形同步觸發技術解析

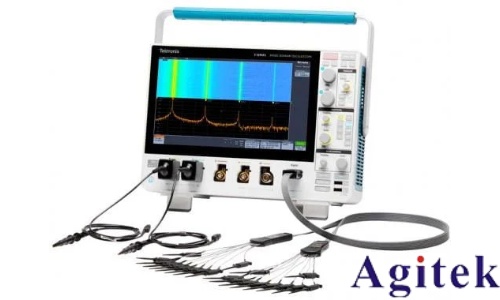

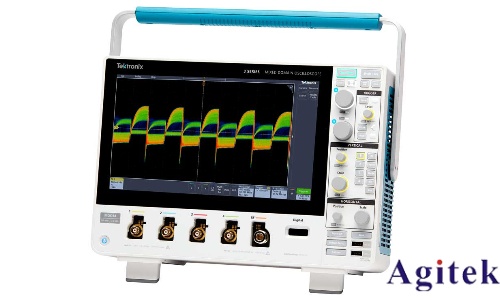

泰克MDO4000C混合域示波器作為一款高性能測試儀器，集成了頻譜分析和時域波形分析功能，其獨特的同步觸發方案為復雜信號的調試與分析提供了強大支持。本文將從技術原理、操作方法和實際應用場景三個維度，深入探討該示波器在頻譜與波形同步分析中的核心優勢。

一、技術原理：頻譜分析與時域波形同步機制

MDO4000C的頻譜分析功能基于快速傅里葉變換（FFT）實現，能夠將時域信號轉換為頻域表示，幫助用戶識別信號的頻率成分、幅度及相位信息。而時域波形同步觸發技術則通過硬件觸發機制，確保頻譜分析窗口與特定時域事件精確對齊，從而實現以下關鍵技術突破：

1. 硬件觸發同步

示波器通過獨立的觸發電路同時捕獲時域和頻域數據，觸發信號可來自外部輸入、內部通道或頻譜分析模塊。例如，設置頻譜觸發條件為特定頻率或幅度，當信號滿足該條件時，示波器將同時捕獲頻譜圖和對應的時域波形，確保兩者時間基準一致。

2. 多域觸發聯動

MDO4000C支持頻域觸發、時域觸發和模版觸發等多種觸發模式，用戶可靈活設置觸發條件。例如，在調試射頻信號時，可設置頻譜觸發閾值捕捉頻譜異常，同時聯動顯示時域波形細節，快速定位故障點。

3. 高精度時間關聯

儀器采用10位ADC和高達6.25GS/s的采樣率，配合泰克獨有的TimeCorrelate技術，可實現頻譜與波形間納秒級的時間對齊精度，避免因采樣延遲導致的分析誤差。

 二、操作步驟：配置同步觸發與分析流程

以下為使用MDO4000C進行頻譜分析與時域波形同步觸發的典型操作流程：

1. 連接信號源并設置時域采集參數

選擇合適探頭接入待測信號，設置垂直刻度、時基、觸發源和觸發類型（如邊沿觸發、脈寬觸發等），確保時域波形穩定顯示。

2. 啟用頻譜分析模塊

通過菜單欄開啟頻譜分析功能，選擇頻譜模式（如功率譜、頻譜瀑布圖），設置頻譜帶寬（RBW、VBW）、掃描時間等參數，調整頻譜顯示范圍。

3. 配置同步觸發條件

     觸發源選擇：可選頻譜觸發（如頻率、幅度、功率）、時域觸發（如上升沿、下降沿）或模版觸發；

     觸發條件設置：例如，設置頻譜觸發頻率為2.4GHz±10MHz，幅度超過20dBm；

     聯動顯示設置：勾選“頻譜觸發聯動時域”選項，確保觸發時同時捕獲頻譜和波形。

4. 數據分析與導出

利用示波器的標記功能在頻譜和時域波形間進行關聯測量，例如通過頻譜峰值對應的頻率信息，在時域波形中定位該頻率成分的時間分布，并將數據導出至PC進行進一步分析。

 三、應用場景：復雜信號調試與故障排查

同步觸發技術在以下場景中尤為關鍵：

1. 射頻信號調試

在無線通信設備開發中，通過頻譜觸發捕捉特定頻點的干擾信號，同步顯示時域波形可幫助工程師分析干擾的時序特征，例如識別瞬態干擾與連續干擾。

2. 嵌入式系統調試

對于包含模擬與數字信號的混合系統，MDO4000C的時域+頻域聯合觸發可同步分析時鐘信號抖動、電源紋波及數字信號頻譜，快速定位EMI問題。

3. 電力電子分析

在變頻器或開關電源測試中，通過設置頻譜觸發捕捉特定頻率的諧波，聯動時域波形觀察該頻率成分對應的開關動作，優化器件設計。

泰克MDO4000C通過硬件級同步觸發機制，將頻譜分析與時域波形分析深度融合，為工程師提供了前所未有的信號洞察力。無論是射頻通信、嵌入式系統還是電力電子領域，該示波器的同步觸發方案都能顯著提升調試效率，縮短產品開發周期。未來隨著5G、物聯網等技術的普及，混合域分析技術將在更多領域發揮關鍵作用。
