用N9000BCXA信號分析儀+示波器簡化毫米波測試的技巧

隨著5G毫米波通信、雷達和衛星技術的快速發展，毫米波測試已成為射頻工程師的必修課。傳統測試方法需要頻繁切換信號源、頻譜儀和示波器，操作繁瑣且容易引入誤差。N9000BCXA信號分析儀與示波器的協同使用，可以顯著簡化毫米波測試流程，提升測試效率。本文將分享5個實用技巧，幫助工程師快速上手。

1.集成示波器功能，實現一站式測量

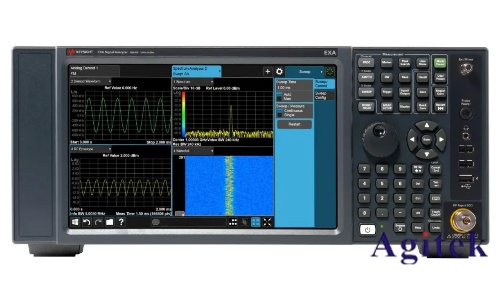

N9000BCXA可通過選配示波器模塊（如PXIe5164），將示波器功能直接嵌入信號分析儀。這一設計避免了傳統測試中示波器與頻譜儀之間的數據同步問題，支持實時捕獲和分析毫米波信號的時間域與頻率域特性。例如，在測試毫米波雷達的脈沖信號時，工程師只需一鍵切換界面，即可同時觀察信號的頻譜、時域波形和調制質量，減少設備切換時間達50%以上。

2.使用一鍵測量軟件，自動化測試流程

N9000B配套的89600VSA軟件提供了豐富的“一鍵測量”功能，可快速完成EVM、ACLR、OBW等關鍵指標測試。對于毫米波通信設備的生產測試場景，用戶只需導入測試模板，軟件即可自動完成信號配置、測量和結果判定。此外，通過編寫Python腳本調用VSA的API接口，還能實現批量測試和結果導出，進一步縮短測試時間。

3.利用實時頻譜分析，捕獲瞬態信號

毫米波信號常包含瞬態干擾或跳頻特征，傳統頻譜儀可能因掃描速度不足而遺漏關鍵信息。N9000B的實時頻譜分析功能（RTSA）支持高達160MHz的分析帶寬，能以100%POI（概率密度）捕獲瞬態信號。例如，在測試毫米波通信系統的頻譜共存問題時，RTSA可實時顯示多個信號間的頻率碰撞，幫助工程師快速定位干擾源。

4.優化校準流程，降低測試誤差

毫米波測試的精度高度依賴設備校準。N9000B內置的毫米波擴展模塊支持自動校準，用戶只需連接校準套件并按下“Cal”鍵，儀器即可自動補償頻率響應、幅度誤差和相位噪聲。此外，通過使用電子校準（ECal）模塊，工程師無需頻繁更換機械校準件，即可完成26.5GHz至110GHz的全頻段校準，減少人為操作誤差。

5.結合矢量信號生成，實現閉環測試

N9000B不僅支持信號分析，還能通過選配信號生成模塊（如MXG）模擬毫米波發射機。例如，在測試接收機的靈敏度時，工程師可直接調用信號分析儀內部的信號源生成標準測試信號，并通過示波器模塊觀測接收機的響應。這種閉環測試方法避免了外部信號源引入的相位噪聲，提升了測試的準確性和可重復性。

總結：從“復雜”到“簡單”的毫米波測試

通過集成示波器功能、自動化測試流程、實時頻譜分析等技巧，N9000BCXA信號分析儀將毫米波測試從“復雜”變?yōu)椤昂唵巍?。無論是研發實驗室的精密測量，還是生產線的批量測試，工程師都能以更高效、更準確的方式完成任務。未來，隨著毫米波技術的持續演進，掌握這些測試技巧將成為射頻工程師的核心競爭力。
