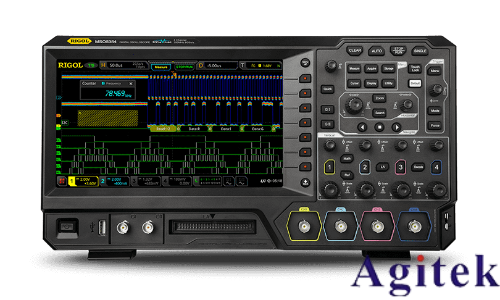

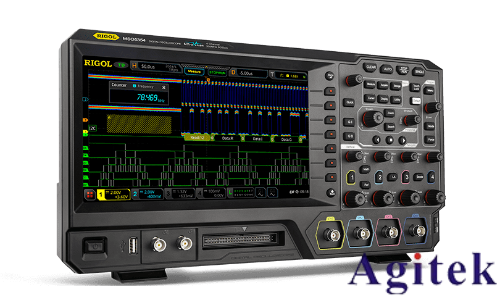

普源MSO8000多通道模擬信號同步捕獲技術指南

1. 硬件準備與連接

探頭選擇與配置

模擬通道（CH1-CH16）需使用高阻抗BNC探頭（≥1MΩ），避免負載效應影響信號精度。

混合信號通道（MSO1-MSO4）需連接多功能探頭，并確認探頭模式切換至“Analog”。

探頭補償校準：連接探頭后，使用示波器自帶的“Probe Compensation”功能進行校準，確保信號保真度。

信號接入注意事項

若被測信號存在高共模電壓，需使用差分探頭或隔離適配器（如THS1200），防止示波器損壞。

長線纜或高頻信號建議使用低電容探頭（<10pF），減少信號衰減。

2. 軟件設置與通道配置

通道激活與分組管理

依次點擊示波器面板上的“Channel”按鈕（或使用菜單欄），激活所有CH和MSO通道。

使用“Channel Group”功能將模擬通道與混合信號通道分組，便于獨立調整垂直刻度、觸發設置等參數。

觸發配置

選擇“Multi-Trigger”模式，確保所有通道數據同步采集。

觸發源建議選擇信號變化最穩定的通道（如時鐘信號），并設置合適的觸發閾值和斜率。

啟用“Simultaneous”觸發選項，避免因觸發延遲導致數據不同步。

采樣率與存儲深度優化

啟用“Full Bandwidth”模式（最高可達6.25GS/s），但需注意：

同時捕獲20通道時，示波器可能自動降低采樣率至1GS/s，需根據實際信號頻率調整。

使用“Record Length”調整存儲深度（建議≥1Mpts），平衡波形細節與捕獲時間。

若信號頻率差異較大，可使用“Zoom”功能對特定通道進行局部放大，提高有效采樣率。

3. 高級功能與性能優化

波形疊加與顯示

使用“Multi Window”功能將模擬通道與混合信號通道分組顯示，便于對比分析。

啟用“波形疊加（Waveform Overlay）”，實時觀察多通道信號相位關系。

觸發關聯設置

在“Trigger Setup”中啟用“Sequence”模式，設置通道間的觸發順序和延時，適用于時序分析場景。

使用“Digital Trigger”輔助模擬信號觸發，提高捕獲穩定性。

數據記錄與導出

使用示波器內置的“CSV”或“MATLAB”格式導出數據，便于后續離線分析。

若需長時間捕獲，啟用“分段存儲（Segmented Memory）”功能，避免因存儲深度不足丟失數據。

4. 常見問題與解決方案

觸發不同步

檢查觸發源是否一致，并確認各通道觸發閾值和斜率設置相同。

若信號幅值差異較大，可使用“Auto Trigger”功能自動調整觸發參數。

信號失真或噪聲

確認探頭補償是否正確，并檢查信號線是否遠離干擾源。

啟用示波器的“Noise Reject”功能（最高可達50dB），抑制高頻干擾。

采樣率不足

若捕獲高頻信號（如>500MHz），需確認探頭帶寬是否匹配，并關閉未使用的通道以提升采樣率。

使用“Acquire”菜單中的“High Resolution”模式，通過信號平均提升垂直分辨率。

5. 最佳實踐

信號隔離與接地

對于高電壓或強干擾信號，使用隔離變壓器或光耦隔離模塊，確保示波器安全。

所有信號地線需共接，避免地電位差引入誤差。

通道配置優先級

優先配置觸發通道，確保數據采集的穩定性。

對關鍵信號（如時鐘、控制信號）使用高分辨率模式，提升測量精度。

校準與驗證

定期使用示波器內置的校準信號（如1kHz方波）驗證各通道的幅值和相位一致性。

使用示波器的“FFT”功能分析信號頻譜，確認信號完整性。

通過合理配置硬件連接、觸發模式及采樣參數，MSO8000可高效同步捕獲16+4通道模擬信號，適用于多通道信號分析、電源紋波測試、高速通信調試等場景。用戶需根據實際信號特性靈活調整設置，并結合示波器的強大分析工具（如Mask測試、波形數學運算）進一步挖掘數據價值。若遇到復雜問題，建議聯系Tektronix技術支持獲取專業指導。
