同惠LCR測試儀電容自動化測量解決方案

一、系統架構概述

1. 硬件組成

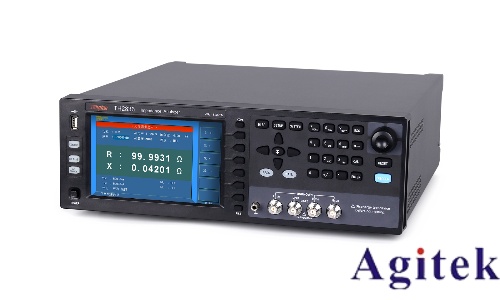

同惠LCR測試儀（型號示例：TH2828/TH2830系列）

計算機（PC/工控機）

通信接口（USB/GPIB/LAN）

測試夾具（如SMD測試治具）

待測電容樣品

2. 軟件平臺

儀器控制軟件（如IVI驅動、SCPI命令集）

編程環境（LabVIEW、Python、Visual Studio）

數據庫（可選，用于數據存儲與分析）

二、硬件連接與配置

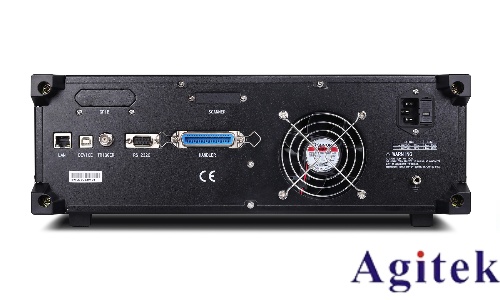

1. 接口選擇

USB通信：安裝同惠官方USB驅動程序

GPIB通信：配置GPIB卡與地址設置

LAN通信：設置儀器IP地址與端口

2. 測試參數設置

測試頻率（如1kHz、10kHz）

測試電壓（如0.5Vrms、1Vrms）

測試模式（串聯/并聯等效電路）

觸發模式（內部/外部觸發）

三、自動化測試流程

1. 儀器初始化

建立通信連接（Python示例代碼）

發送初始化指令（如`*RST`）

2. 參數配置

設置測試頻率與電壓

3. 測量控制

單次測量觸發

連續測量觸發（適用于流水線測試）

4. 數據讀取

獲取電容值（單位：法拉）

5. 結果處理

數據校驗（如DUT超出容差范圍時報警）

生成測試報告（CSV/Excel格式）

四、高級

1. 批量測試

配合機械臂或治具實現多工位切換

使用隊列管理待測樣品

2. 統計分析

計算CPK/Cp能力指數

繪制直方圖/正態分布曲線

3. 遠程監控

基于Web服務的實時數據展示

異常數據郵件通知

五、注意事項

1. 抗干擾措施

使用屏蔽測試線

縮短測試線纜長度

2. 校準與補償

定期使用標準電容進行校準

啟用儀器內部補償功能

3. 異常處理

檢查通信超時錯誤（如`visa庫`的`VI_ERROR_TMO`異常）

分析測試數據中的“OL”（超量程）標志

六、示例應用場景

生產線快速檢測：配合自動化設備實現100%良率測試

研發實驗室：多參數掃描分析（溫度-電容特性）

品質控制：基于SPC統計的長期穩定性監測

通過標準化通信接口與模塊化編程，同惠LCR測試儀可高效融入自動化測試系統，結合定制化軟件實現從數據采集、分析到結果判定的全流程自動化，滿足智能制造與精密測試需求。
