泰克示波器MDO32以太網信號測試

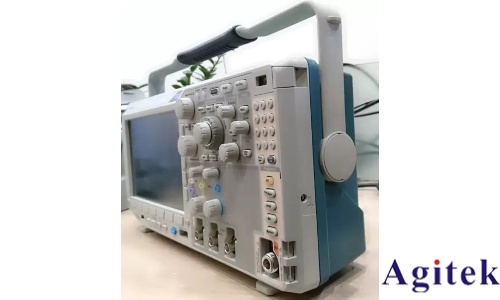

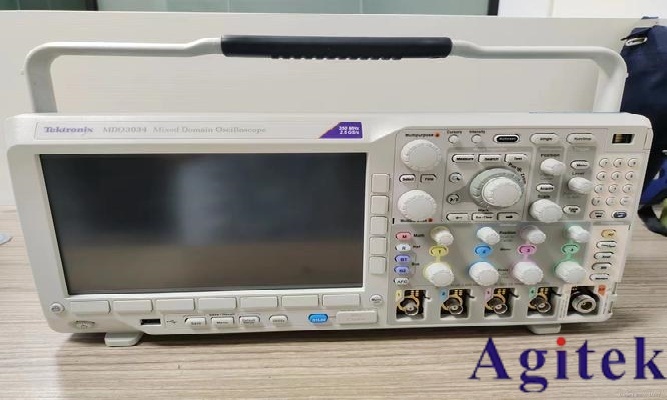

一、泰克示波器MDO32簡介

1.1MDO32系列示波器的特點

泰克MDO32系列示波器是一款功能強大的高端測試設備。它最突出的特點便是具備混合域分析功能，能夠將頻譜分析與傳統示波器的時域分析功能完美整合。在測試時，既可精準捕捉和分析時域信號的變化，又能深入洞察信號的頻域特征，為復雜信號的調試與分析提供了極大的便利。它擁有較高的帶寬，最大可達3GHz，確保了能夠準確測量高頻信號。其采樣率也相當出色，最高可達20GS/s，能夠精細地還原信號波形，捕捉到快速變化的信號細節。MDO32系列示波器還具備豐富的觸發功能，包括邊沿觸發、脈沖觸發、毛刺觸發等，可滿足各種復雜信號的觸發需求，幫助用戶快速定位到感興趣的信號部分。

1.2主要應用領域

MDO32系列示波器因其卓越的性能，在多個領域有著廣泛的應用。在嵌入式系統設計中，它可用于檢測和分析系統內部的數字信號、模擬信號以及射頻信號，幫助開發人員發現并解決信號完整性問題，提高系統的穩定性和可靠性。在RF通信領域，它能夠精準測量射頻信號的頻率、功率、調制質量等參數，為射頻設備的研發和生產提供重要的測試數據。在汽車電子領域，隨著汽車電子系統的日益復雜，MDO32系列示波器可對汽車中的各種傳感器信號、控制信號等進行測試，確保汽車電子系統的正常運行。

二、以太網信號測試的重要性

2.1以太網技術的發展

自1973年以太網技術誕生以來，便開啟了飛速發展之路。從最初的10Mbps傳輸速率，到如今的400Gbps甚至更高，以太網不斷突破速度極限。其應用領域也迅速拓展，從最初的局域網連接，到如今廣泛應用于數據中心、云計算、物聯網、5G通信等領域。在數據中心，大量的服務器、存儲設備之間需要高速、穩定地傳輸數據，以太網成為不可或缺的通信方式。在物聯網領域，數以億計的智能設備通過以太網連接，實現數據的采集、傳輸與分析。以太網的普及與高速發展，對測試技術提出了更高的要求。

2.2測試挑戰

高速以太網信號在傳輸過程中面臨著諸多挑戰。信號傳輸速率的提升，使得信號波長變短，更容易受到反射、串擾、衰減等影響，導致信號完整性問題。例如，反射會造成信號波形失真，串擾會使信號之間產生干擾，衰減則會導致信號幅度減小。這些問題都會影響數據的正確傳輸，降低網絡性能。而且，高速以太網信號的頻譜范圍更寬，更容易受到電磁干擾。因此，對高速以太網信號進行精確測試，確保其信號完整性、抗干擾能力以及符合相關標準規范，變得尤為重要。

三、測試前的準備工作

3.1測試環境搭建

在進行泰克示波器MDO32以太網信號測試前，測試環境的搭建至關重要。首先，要確保測試環境處于清潔狀態，避免灰塵等雜質對測試設備造成污染或影響測試結果。電源的穩定更是關鍵，需使用穩定的電源供電，避免電壓波動對示波器和被測設備（DUT）的正常工作造成影響，防止因電源問題導致測試數據出現誤差。連接示波器和DUT時，要嚴格按照連接規范操作，確保連接線接觸良好，無松動或短路現象，防止在測試過程中出現信號中斷或傳輸不穩定等問題。

3.2測試夾具和探頭選擇

測試夾具和探頭的選擇對于測試結果的準確性有著直接影響。對于高速以太網信號測試，應選擇適合高速信號測試的夾具和探頭。如CFP測試夾具，它專為高速信號測試設計，具有良好的信號傳輸性能，能夠減少信號在傳輸過程中的損耗和失真。探頭方面，要選擇具有高帶寬、低輸入電容和高輸入阻抗的探頭，以確保能夠準確捕捉到高速以太網信號的細節，避免因探頭性能不足而導致信號波形失真或測試精度下降。

四、以太網信號的基本測試參數

4.1眼圖測試

眼圖測試是評估以太網信號傳輸質量的重要手段。將示波器設置為眼圖模式，信號會在屏幕上呈現出類似“眼睛”的圖形。通過觀察眼圖的張開程度、交叉點位置以及噪聲邊界的清晰度等特征，可直觀判斷信號的完整性。眼圖張開越大，說明信號失真越小，傳輸質量越好；交叉點位置穩定且無明顯偏離，表示信號時序準確；噪聲邊界清晰則說明信號受噪聲干擾較小。若眼圖出現閉合、交叉點雜亂或噪聲邊界模糊等情況，則說明信號存在反射、串擾等問題，需要進一步排查和優化。

4.2抖動和噪聲分析

抖動和噪聲是衡量以太網信號傳輸穩定性的關鍵參數。抖動是指信號在時間上的隨機變化，會影響數據的準確傳輸。泰克示波器MDO32可精確測量不同類型的抖動，如隨機抖動、確定性抖動等，幫助用戶了解抖動的來源和大小。噪聲則是指信號中的非期望成分，會干擾信號的正常傳輸。通過測量噪聲的幅度和頻譜分布，可以評估信號的抗干擾能力。若抖動和噪聲過大，可能會導致數據傳輸錯誤、網絡丟包等問題，需要對信號傳輸鏈路進行優化，如改善信號線質量、增加屏蔽措施等。

五、泰克示波器MDO32的測試流程

5.1配置示波器

在進行以太網信號測試時，首先需對泰克示波器MDO32進行合理配置。要設置合適的采樣率，依據奈奎斯特采樣定理，采樣率至少應為信號最高頻率成分的兩倍，以確保能準確還原信號波形。對于高速以太網信號，通常要設置更高的采樣率，如10GS/s以上。帶寬設置也至關重要，應根據被測信號的頻率范圍來選擇，MDO32的最大帶寬為3GHz，可滿足大多數高速以太網信號的測試需求。時間基準的設置則決定了示波器水平軸的時間刻度，要根據信號的速率和周期來調整，以便清晰地觀察信號波形。

5.2捕獲和分析信號

完成示波器的配置后，接下來使用示波器捕獲以太網信號。將示波器的探頭連接到被測設備的以太網接口，啟動捕獲功能，示波器便會實時顯示信號波形。然后對捕獲的信號進行分析，重點關注眼圖、抖動和噪聲等參數。觀察眼圖的形狀，判斷信號完整性；通過測量抖動和噪聲的大小，評估信號的傳輸穩定性。若發現眼圖閉合、抖動和噪聲過大等問題，可利用示波器的高級分析功能，如頻譜分析、趨勢分析等，進一步定位問題原因，為后續的信號優化提供有力依據。

六、測試結果驗證與調試

6.1對比標準

在泰克示波器MDO32完成以太網信號測試后，需將測試結果與IEEE802.3標準進行細致比對，以驗證信號質量。IEEE802.3標準對以太網信號的各項參數有明確的規定，如信號的上升時間、下降時間、幅度、抖動等。通過對比測試結果和標準要求，可判斷信號是否符合規范。若測試結果在標準允許的范圍內，說明信號質量良好，能夠保證數據傳輸的準確性和穩定性；若超出標準范圍，則表明信號存在問題，需要進行進一步的調試和優化。

6.2調試與優化

依據測試反饋，對信號傳輸系統進行針對性的調整與優化。若發現信號存在反射問題，可能是由于傳輸線阻抗不匹配導致的，此時可嘗試在信號線末端增加匹配電阻，使信號線的阻抗與負載阻抗相匹配，減少反射。若信號出現串擾，可能是信號線布局不合理或屏蔽措施不到位引起的，可調整信號線的布局，增加信號線之間的距離，或加強屏蔽措施，如使用屏蔽電纜、增加接地等。若信號衰減過大，可考慮縮短傳輸距離或使用質量更好的傳輸線，以提高信號的傳輸質量。通過一系列的調試與優化，使信號傳輸系統達到最佳性能，確保數據傳輸的穩定與可靠。

七、案例分析

7.1實際應用案例

某通信設備制造商在進行一款高速以太網交換機的研發過程中，使用泰克示波器MDO32進行以太網信號測試。測試前，按照規范搭建了清潔、穩定的測試環境，選擇了合適的CFP測試夾具和高性能探頭。將示波器采樣率設置為10GS/s，帶寬設置為3GHz，時間基準根據信號速率調整。啟動捕獲功能后，示波器屏幕上顯示出信號波形。通過觀察眼圖，發現眼圖張開程度較小，交叉點有輕微偏離，測量抖動和噪聲值也略高于預期。經過分析，可能是信號線布局不合理導致的串擾問題。于是對信號線進行了重新布局，增加信號線間距，并加強了屏蔽措施。重新測試后，眼圖張開程度明顯增大，交叉點穩定，抖動和噪聲值也降至正常范圍，測試結果符合IEEE802.3標準要求。

7.2問題排查與解決

在泰克示波器MDO32進行以太網信號測試時，可能會遇到各種問題。例如眼圖閉合，可能是反射、串擾、衰減等多種因素導致的。此時可通過檢查信號線連接是否良好，是否有松動或短路現象；檢查信號線長度是否合理，過長的信號線可能會導致信號衰減和反射；檢查信號線周圍是否存在強電磁干擾源。若懷疑是反射問題，可在信號線末端增加匹配電阻。若信號出現抖動過大，可能是時鐘信號不穩定或電源噪聲干擾所致，可檢查時鐘電路是否正常工作，電源是否穩定，是否需要增加濾波電路。若噪聲過大，可檢查屏蔽措施是否到位，接地是否良好，是否有其他電子設備產生的干擾。通過一系列的排查方法，定位問題原因后，采取相應的解決方案，使信號傳輸系統恢復正常。

八、總結

8.1泰克示波器MDO32在以太網測試中的作用

泰克示波器MDO32在以太網信號測試中發揮著不可替代的關鍵作用。它憑借強大的混合域分析功能、較高的帶寬和出色的采樣率，能精準捕捉和分析復雜的高頻以太網信號。通過眼圖測試、抖動和噪聲分析等，可直觀且精確地評估信號的完整性、傳輸穩定性以及是否符合標準規范。在實際應用中，幫助研發人員快速定位信號問題，為優化信號傳輸系統、提升網絡性能提供有力依據，確保以太網信號的準確、穩定傳輸。

8.2未來以太網技術的發展展望

未來以太網技術將朝著更高速度、更大帶寬的方向發展，傳輸速率有望突破Tbps級別，應用領域也會進一步拓展至更多新興技術領域。這將對測試技術提出更高挑戰，測試設備需具備更快的采樣率、更高的帶寬以及更強大的分析功能。同時，信號的復雜度和干擾因素也將增加，對測試的精度和穩定性要求更高。測試技術不僅要滿足基本信號參數的測量，還需具備更智能的分析能力，如AI輔助分析等，以應對未來以太網技術發展帶來的新挑戰。
