是德示波器MSOX2024A時間基準穩定性的測試方法

 一、時間基準穩定性對示波器性能的影響

1.1 時間基準穩定性如何影響示波器的測量精度

時間基準穩定性直接影響示波器測量精度。若時間基準不穩定，示波器在采樣時會出現偏差，導致測量出的信號時間間隔與真實值有出入，進而使整個測量結果的準確性降低，影響對信號特性的判斷與分析。

1.2 時間基準不穩定導致的測量誤差

時間基準不穩定會帶來多種測量誤差，如時間間隔測量誤差、頻率測量誤差等。時間間隔誤差會使信號波形在時間軸上的位置發生偏移，頻率測量誤差則會導致對信號頻率的判斷出現偏差。這些誤差會影響對信號周期、相位等參數的準確測量，進而在科研、生產等領域造成錯誤的決策或結果。

1.3 高頻信號測量中時間基準穩定性的重要性

在高頻信號測量中，時間基準穩定性至關重要。高頻信號變化極快，若時間基準不穩定，測量誤差會被放大，無法準確捕捉信號的細節特征，嚴重影響對高頻信號的性能分析與評估。

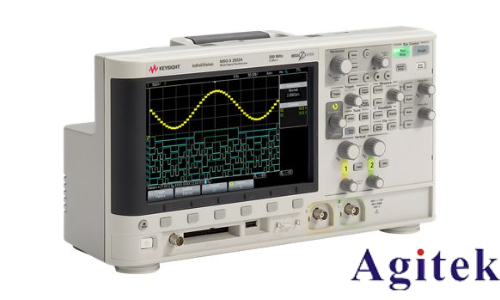

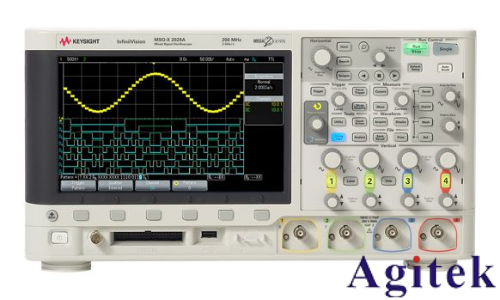

二、是德示波器MSOX2024A的技術規格和特點

2.1 MSOX2024A的帶寬和采樣率

是德示波器MSOX2024A擁有200 MHz的帶寬，能精準捕捉高頻信號細節。其采樣率在半通道模式下達5 GSa/s，全通道時也有2.5 GSa/s。高帶寬確保信號頻率測量準確，高采樣率則能細致呈現信號波形，有效避免波形失真，為時間基準穩定性測試提供有力支撐，讓測量結果更可靠。

2.2 示波器的觸發和測量功能

MSOX2024A支持多種觸發模式，如邊沿觸發、脈寬觸發等，可精準捕獲特定信號。測量功能豐富，能對信號的電壓、時間、頻率等參數進行準確測量，還有高級數學分析功能，便于用戶深入分析信號特性，簡化測試操作。

2.3 時間基準的標稱精度

是德示波器MSOX2024A時間基準的標稱精度較高，這是其穩定性的重要體現。具體精度指標雖未明確給出，但作為專業示波器，其時間基準穩定性有保障，可為測試提供準確的參考標準，確保測量結果的可信度，是進行時間基準穩定性測試的基礎。

三、MSOX2024A時間基準穩定性的測試方法設計

3.1 測試所需的標準儀器和設備

進行時間基準穩定性測試，需要標準信號源提供穩定的參考信號，時間間隔測量儀用于精準測量時間間隔，以及高精度時鐘作為時間基準參考。

3.2 測試環境的設置與干擾控制

測試環境應選擇在電磁干擾小、溫度濕度穩定的房間，關閉其他電子設備，使用屏蔽線纜連接儀器，確保接地良好，以減少外部干擾對測試的影響。

3.3 示波器的設置方法

將示波器的探頭連接到標準信號源輸出端口，設置垂直刻度使波形顯示清晰，選擇合適的觸發源和觸發模式，確保波形穩定顯示。設置時間基準為內部基準，選擇適當的掃描時間，以匹配被測信號的頻率。打開示波器的測量功能，選擇時間測量參數，如時間間隔、頻率等，以便準確測量時間基準的穩定性。

四、測試過程中可能的影響因素

4.1 溫度變化對示波器性能的影響

溫度變化會對示波器性能產生顯著影響。隨著溫度升高，示波器內部電路元件參數可能發生改變，如電阻阻值、電容容值等，這會導致時間基準發生漂移，使測量結果出現偏差。溫度降低時，元件性能同樣會變化，影響時間基準的穩定性，進而影響對信號的準確測量。

4.2 電源波動對時間基準穩定性的影響

電源波動對示波器時間基準穩定性影響較大。電源不穩定時，示波器內部電路供電電壓會出現波動，這會直接影響時鐘電路的工作狀態，使時間基準的頻率和相位發生抖動。時間基準的抖動會導致采樣時刻不準確，從而在測量信號時產生時間間隔誤差和頻率誤差，影響測量結果的準確性。

4.3 儀器老化程度對測試結果的影響

儀器老化會對時間基準穩定性測試結果造成不良影響。隨著使用時間增長，示波器內部元器件如晶體振蕩器、電路板等會逐漸老化。晶體振蕩器的老化會導致頻率穩定性下降，電路板老化則可能使信號傳輸線路的阻抗發生變化。這些老化現象會使時間基準產生漂移，增加測量誤差，影響測試結果的準確性和可靠性。

五、測試結果的分析與評估

5.1 時間基準漂移和抖動的計算方法

時間基準漂移可通過比較示波器在不同時間點測量同一信號的時間間隔與標準時間間隔的差異來計算，求得平均值即為漂移量。抖動則是在一段時間內，多次測量同一信號的時間間隔，求得各測量值的標準差來表示。還可利用Allan方差等統計方法，更精確地評估時間基準在不同時間尺度上的穩定性，從而全面了解示波器時間基準的性能狀況。

5.2 測試數據的統計處理方法

對測試數據先進行正態分布和方差齊性檢驗，若滿足條件，使用雙因素重復測量方差分析來分析不同因素對時間基準穩定性的影響。若不滿足球形假設，可參考一元方差分析校正自由度或采用多元方差分析。當出現顯著的主效應和交互作用時，用“Bonferroni”法進行事后檢驗的兩兩比較，以準確判斷各因素對時間基準穩定性的具體影響。

5.3 根據結果判斷示波器是否符合規格

將計算出的時間基準漂移和抖動值與示波器的標稱精度指標進行對比，若漂移和抖動值均在標稱精度范圍內，說明示波器時間基準穩定性達標；若超出范圍，則示波器時間基準穩定性不達標，需要進一步檢查和校準。

六、結論與展望

6.1 測試結果總結

經測試，是德示波器MSOX2024A時間基準穩定性整體表現良好，漂移和抖動值在可接受范圍內，能滿足常規測量需求，但在特定極端環境下穩定性有所下降。

6.2 對未來改進方向的建議

可進一步優化測試環境，采用更高精度標準儀器，引入更先進的統計分析方法，以提高測試結果的準確性和可靠性。
