LCR測試儀在電容器老化測試中的應用
在電子設備的可靠性評估中，電容器作為關鍵元件，其老化狀態直接影響系統的長期穩定性。隨著電子設備向高頻、高壓、小型化方向發展，傳統老化測試方法已難以滿足精密測量的需求。LCR測試儀（電感/電容/電阻測試儀）憑借其高精度、多參數測試能力，成為電容器老化分析的重要工具。本文從測試原理、老化機制、測試方法、數據分析及實際應用等方面，系統闡述LCR測試儀在電容器老化測試中的技術要點與實踐價值。
一、電容器老化機制與測試需求
電容器老化是指其電氣參數隨時間推移發生不可逆變化的過程，主要受溫度、電壓、濕度等環境因素影響。常見老化現象包括：
1. 電解電容：電解液干涸導致等效串聯電阻（ESR）增大、容值下降。
2. 陶瓷電容：介質極化損耗增加導致損耗角正切（tanδ）上升。
3. 薄膜電容：電極氧化或介質分層引起電感分量增加、品質因數（Q值）下降。
傳統老化測試方法（如高溫存儲、電壓應力）雖能加速老化，但難以量化內部參數變化。LCR測試儀通過以下核心參數測量，可精準定位老化特征：
電容值（C）：反映電極面積與介質厚度變化。
損耗因子（D）：衡量介質損耗與ESR。
等效串聯電感（ESL）：揭示電極結構與引線寄生電感。
品質因數（Q）：評估諧振頻率下的能量存儲效率。

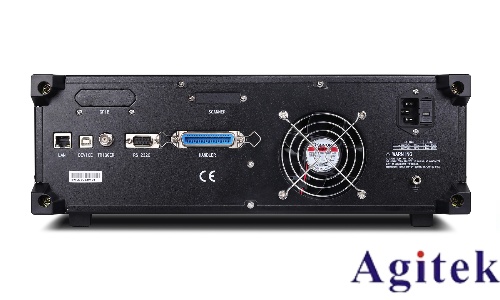

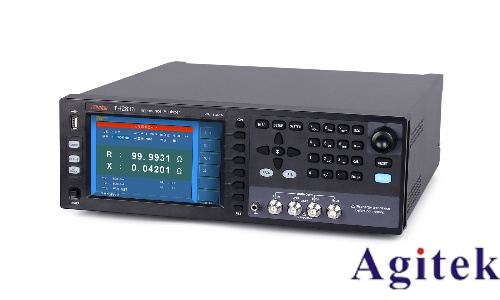

二、LCR測試儀測試原理與技術特性
LCR測試儀基于交流阻抗分析法，通過向被測電容器施加正弦信號，測量其電壓、電流響應并計算復阻抗（Z）：
$Z = R + jX = \frac{V}{I}$
其中，R為實部（電阻），X為虛部（電抗），j為虛數單位。通過改變測試頻率（f）和信號電平，可獲取不同工作狀態下的參數。
關鍵測試技術：
1. 寬頻掃描：支持20Hz~10MHz頻率范圍，覆蓋電容器全工作頻段。
2. 高精度測量：基本精度可達0.05%，分辨率達0.1pF（電容）、0.1μH（電感）。
3. 自動化校準：內置開路/短路/負載校準功能，消除系統誤差。
4. 多參數同步測量：可同時獲取C、D、ESR、Q、tanδ等參數，提高分析效率。
三、老化測試流程與參數分析
1. 測試前準備
夾具選擇：根據電容器封裝類型（貼片/直插）選用四端子開爾文結構夾具，降低接觸電阻與寄生電感。
參數設置：設定測試頻率（通常為1kHz或10kHz）、信號電平（5mV~2V）、測量模式（串聯/并聯等效電路）。
2. 老化特征參數提取
ESR變化：電解電容老化時ESR顯著上升，可作為壽命預測指標（圖1）。
tanδ漂移：陶瓷電容tanδ隨溫度與頻率變化，高溫老化后tanδ峰值頻率向低頻移動。
容值衰減率：通過長期監測容值變化，計算年衰減率（ΔC/C?%/年）。
3. 數據分析方法
時域分析：對比不同老化階段的參數變化曲線（如ESR隨時間增長）。
頻域分析：繪制阻抗-頻率（Bode圖）與相位-頻率（Nyquist圖），觀察諧振頻率偏移與相位角變化。
統計建模：利用Arrhenius模型關聯溫度與老化速率，預測壽命。
四、實際應用案例
1. 新能源汽車DC-Link電容測試
測試對象：某款SiC MOSFET模塊中的薄膜電容（額定電壓650V，容值470μF）。
測試方案：在85℃環境下施加200V直流偏壓，每周進行一次LCR測試（1kHz，f）。
結果分析：經過1200小時加速老化后，ESR從初始的8mΩ上升至15mΩ，容值下降3.2%，tanδ從0.002增至0.004，表明介質損耗顯著增加。
2. 工業電源鋁電解電容壽命評估
測試方法：對同一批次電容器進行85℃/105℃雙溫度應力測試，結合LCR數據與漏電流測量。
失效判據：當ESR超過初始值的3倍或容值下降超過20%時，判定為失效。
壽命模型：通過Arrhenius公式外推，預測該型號電容在65℃下的平均壽命為15年。
五、技術挑戰與未來趨勢
盡管LCR測試儀在電容器老化測試中已取得廣泛應用，但仍面臨以下挑戰：
高頻特性測試：GHz頻段電容器的ESL與寄生參數測量精度不足。
非穩態測量：對脈沖電壓下動態電容特性的表征能力有限。
大數據融合：如何將LCR數據與溫度、電壓應力數據進行多物理場建模。
未來發展趨勢包括：
寬頻帶測試技術：開發覆蓋DC~20GHz的矢量阻抗分析儀。
人工智能輔助分析：利用機器學習算法自動識別老化特征與失效模式。
在線監測系統：與物聯網技術結合，實現電容器健康狀態的實時評估。
LCR測試儀作為電容器老化測試的核心工具，通過多參數量化分析，為電子系統的可靠性設計提供了科學依據。隨著測試頻率范圍的擴展與智能化算法的引入，其應用將深入至5G通信、新能源儲能、航空航天等前沿領域。通過建立完善的測試標準與數據分析體系，可進一步推動電容器壽命預測技術的工程化應用，助力電子設備實現更高的服役壽命與安全性。
