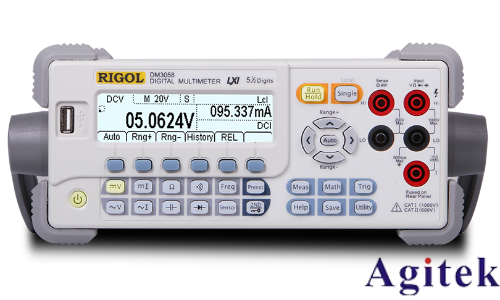

普源數字萬用表DM3058在光伏設備檢測中的應用要點

隨著光伏產業的快速發展，高效、精準的設備檢測成為保障系統可靠性和發電效率的關鍵環節。普源數字萬用表DM3058作為一款高性能的5?位雙顯數字萬用表，憑借其高精度、多功能及自動化測量能力，在光伏組件、逆變器、儲能系統等關鍵設備的檢測中展現出顯著優勢。本文結合其技術特點與光伏行業檢測需求，深入探討DM3058在光伏設備檢測中的具體應用要點。

一、技術特性與光伏檢測需求的契合

1. 高精度與分辨率保障測試準確性

DM3058具備真正的5?位讀數分辨率，年直流電壓準確度高達0.015%，這一指標遠超常規萬用表。在光伏組件的I-V曲線測試中，微小電壓、電流變化直接影響功率計算，高分辨率可有效捕捉低電流、弱信號，避免數據誤差。例如，在檢測光伏電池片的串聯電阻（Rs）時，DM3058能精確測量μΩ級電阻，確保電池片篩選的可靠性。

2. 雙顯模式提升效率

該萬用表的雙顯模式可同時顯示兩個測量參數（如電壓與電流），適用于光伏系統中功率、效率的同步監測。在逆變器效率測試中，通過同時觀測輸入/輸出電壓與電流，可實時計算功率轉換效率，簡化操作流程。

3. 高速測量應對動態場景

123次/秒的采樣速率使其在光伏逆變器輸出紋波測試、MPPT（最大功率點跟蹤）動態響應分析等場景中表現出色。例如，當逆變器在不同光照條件下調整輸出時，高速采樣可捕捉瞬態變化，評估系統穩定性。

4. Pass/Fail功能與自動化集成

內置的Pass/Fail判斷功能可預設閾值，自動判定測試結果是否合格。在光伏組件批量檢測中，該功能可與自動化測試系統聯動，實現無人值守的快速篩查，大幅提升產線效率。

二、典型應用場景與操作要點

1. 光伏組件I-V特性測試

測試目的：評估組件在不同光照、溫度下的功率輸出特性。

操作步驟：

(1) 連接DM3058至組件輸出端，設置直流電壓、電流測量模式；

(2) 通過電子負載模擬不同負載條件，記錄多組U-I數據；

(3) 利用雙顯功能同步監測電壓與電流，計算最大功率點（Pmax）。

優勢：高分辨率確保低電流測量精度，避免因讀數誤差導致的效率誤判。

2. 逆變器效率與紋波測試

測試目的：驗證逆變器在不同功率段的轉換效率及輸出穩定性。

操作步驟：

(1) 分別連接DM3058至逆變器輸入/輸出端，開啟雙顯模式同步測量U、I；

(2) 調整輸入功率，記錄不同負載下的效率數據；

(3) 切換至交流測量模式，分析輸出電壓紋波（THD）。

注意事項：需確保萬用表具備足夠的帶寬（如DM3058的>1MHz帶寬），以準確捕捉高頻紋波。

3. 組件溫度系數測試

測試目的：評估組件在不同溫度下的功率衰減特性。

操作步驟：

(1) 在恒溫箱中設置階梯溫度（如25℃、50℃、75℃）；

(2) 使用DM3058記錄各溫度下組件的開路電壓（Voc）、短路電流（Isc）；

(3) 通過內置數學運算功能（如溫度補償公式）直接計算溫度系數。

技術要點：利用DM3058的快速溫漂補償功能（<10ppm/℃），降低環境溫度對測量精度的影響。

三、應用優勢與行業價值

1. 提升檢測效率與可靠性

通過高速測量與自動化判定功能，DM3058可將光伏組件的測試時間縮短30%以上，同時減少人為操作誤差。例如，在100MW組件產線中，每小時可完成500+件產品的快速篩查。

2. 降低系統運維成本

高精度的電流、電壓測量可有效識別早期故障點（如熱斑、隱裂），避免因設備失效導致的巨額維修費用。據行業數據，精準檢測可將光伏電站的運維成本降低15%-20%。

3. 兼容智能檢測系統

支持USB、GPIB（選配）及SCPI指令集，可無縫接入智能光伏檢測平臺。例如，與IV曲線掃描儀、環境模擬系統聯動，構建全自動光伏檢測解決方案。

四、使用注意事項

安全規范：光伏系統電壓可達1000VDC以上，需確認萬用表具備CAT III 600V安全等級，并佩戴絕緣手套。

接線優化：使用四線制測量法（Kelvin連接）消除引線電阻影響，尤其在低阻值測量時尤為關鍵。

環境校準：定期在標準環境下（25℃±1℃）進行零點校準，確保長期穩定性。

普源DM3058數字萬用表以其高精度、多功能及智能化特性，為光伏設備檢測提供了高效、可靠的解決方案。從組件研發到電站運維，其廣泛的應用場景不僅提升了檢測效率，更通過精準數據為光伏系統的全生命周期管理提供了技術支撐。未來，隨著光伏行業對效率與可靠性要求的進一步提升，此類高性能萬用表將成為行業標配工具。
