普源數字萬用表DM3068在濾波器電路調試中的作用

一、引言

1.1 數字萬用表在電子調試中的重要性

在電子電路的調試過程中，數字萬用表堪稱工程師的得力助手。它能夠精準測量電壓、電流、電阻等多種參數，為電路分析提供關鍵數據。在電路設計階段，通過測量元件參數，可驗證設計方案是否合理；在電路制作完成后，能檢測各部分工作狀態，及時發現潛在問題。在故障排查時，更是憑借其多功能、高精度的特點，迅速定位故障點，極大地提高調試效率，確保電路穩定可靠運行，是電子調試中不可或缺的工具。

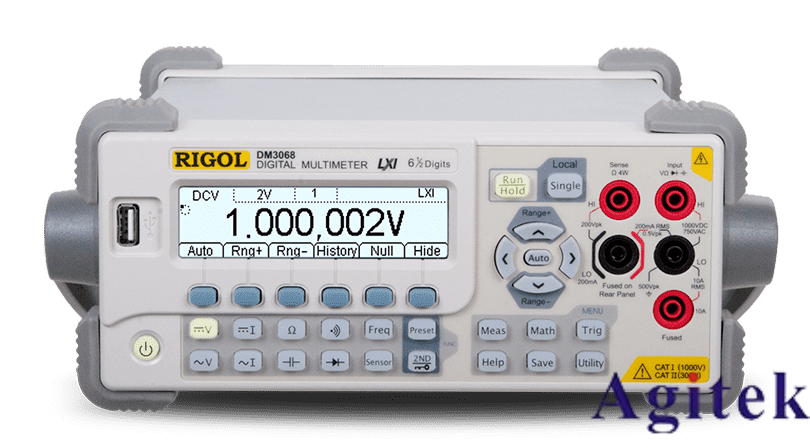

1.2 普源DM3068數字萬用表的介紹

普源DM3068數字萬用表是一款高性能測量儀器。它擁有6000位的分辨率，測量精度高，能準確捕捉微小參數變化。具備豐富的測量功能，不僅能測基本的電壓、電流、電阻，還能測量電容、頻率、溫度等。輸入阻抗高，對被測電路影響小。防護功能完善，過載保護、反接保護等確保使用安全。其自動量程、讀數保持等便捷功能，進一步提升操作體驗，在電子測量領域優勢顯著，為各類電子電路調試提供有力支持。

二、DM3068數字萬用表的功能特點

2.1 基本測量功能

在電壓測量方面，DM3068擁有寬泛的量程，能精準測量從微伏到千伏的直流和交流電壓，適用于各類電子電路。電流測量時，無論是微小電流還是較大電流，它都能準確捕捉，為電路調試提供關鍵數據。在電阻測量上，其高精度能精確分辨不同阻值的電阻元件，確保電路元件選型和連接的正確性。這些基本測量功能在濾波器電路調試中，可幫助工程師快速了解電路各部分電壓、電流和電阻狀態，及時發現異常，是電路調試的基礎。

2.2 高級分析功能

DM3068的統計功能可對測量數據進行統計分析，計算平均值、標準差等，為電路性能評估提供數據支持。數學運算功能能對測量結果進行加、減、乘、除等運算，方便工程師快速得出所需參數。圖形分析功能則能將測量數據以圖形形式展示，直觀呈現參數變化趨勢，幫助工程師更輕松地發現電路中的潛在問題，如信號波動、噪聲干擾等。這些高級分析功能在濾波器電路調試中，能讓工程師深入洞察電路工作狀態，優化電路設計，提高濾波器性能。

三、濾波器電路調試的需求

3.1 濾波器的作用和工作原理

濾波器在電路中起著至關重要的選頻作用。它能夠從復雜的信號中，篩選出特定頻率范圍內的信號，而將其他頻率的信號予以抑制或衰減。其基本工作原理是基于電容和電感的頻率特性。電容對高頻信號呈現低阻抗，易通過高頻信號；而電感對低頻信號呈現低阻抗，易通過低頻信號。通過不同組合方式，如串聯、并聯，可構成不同類型的濾波器，如低通濾波器、高通濾波器、帶通濾波器和帶阻濾波器，實現對不同頻率信號的篩選。

3.2 調試濾波器電路的挑戰

調試濾波器電路時，面臨著諸多挑戰。首先是參數測量難度高，濾波器性能與元件參數緊密相關，如電阻、電容、電感的精度和穩定性，而準確測量這些參數并非易事。其次是信號干擾問題，濾波器在處理信號時，容易受到外界電磁干擾和自身電路噪聲的影響，導致輸出信號失真。再者是頻率響應調整困難，理想濾波器與實際濾波器存在差異，實際濾波器的頻率響應往往難以達到設計要求，需要反復調整元件參數和電路結構才能優化。這一系列問題都給濾波器電路調試帶來了不小的挑戰。

四、DM3068在濾波器調試中的應用

4.1 測量濾波器元件參數

在測量電阻時，將DM3068調至電阻測量擋位，用表筆分別接觸電阻的兩端即可讀數，若電阻值較大，可選擇高量程擋位以提高測量精度。測量電容時，需先將電容放電，再將萬用表調至電容測量擋位，把電容插到萬用表的電容測量插孔中，或用表筆接觸電容引腳進行測量。對于電感測量，同樣要將萬用表置于電感測量擋位，用表筆連接電感兩端，若電感有多個引腳，需根據引腳標識正確連接。通過這些操作，能準確獲取濾波器中電阻、電容、電感的參數值，為后續調試提供基礎數據。

4.2 分析濾波器頻率響應

利用DM3068的頻率測量功能，結合信號發生器，可對濾波器頻率響應進行分析。將信號發生器輸出信號連接到濾波器輸入端，用萬用表測量濾波器輸出端信號頻率和幅度。通過改變信號發生器的輸出頻率，記錄不同頻率下萬用表的測量結果，便能得出濾波器的頻率響應曲線。若濾波器為帶通濾波器，可通過觀察曲線確定其通帶頻率范圍和帶寬；若為低通或高通濾波器，則可判斷其截止頻率等參數，從而全面了解濾波器的頻率響應特性。

4.3 調試實例

以一個簡單的二階低通濾波器調試為例，該濾波器由電阻、電容和運算放大器組成。調試時，首先用DM3068測量各電阻、電容參數，確認其與設計值相符。接著，將信號發生器輸出1kHz正弦波信號作為輸入，用萬用表測量輸出端信號幅度。逐漸增加信號頻率，發現當頻率達到2kHz時，輸出信號幅度明顯下降，表明濾波器的截止頻率約為2kHz。為優化濾波器性能，嘗試調整電阻和電容值，經多次測量與調整，最終使截止頻率調整至設計要求的1kHz。此案例充分展示了DM3068在濾波器調試中的實際應用價值。

五、總結

5.1 DM3068在濾波器調試中的優勢

普源DM3068數字萬用表在濾波器調試中優勢顯著。其高精度和寬量程的基本測量功能，能準確獲取濾波器元件參數，為調試奠定基礎。豐富的高級分析功能，可深入洞察電路工作狀態，優化濾波器設計。便捷的操作和完善的防護功能，提升了調試效率和安全性。這些優勢讓DM3068成為濾波器調試中不可或缺的工具，極大地提高了濾波器電路的調試效率與精度，助力工程師攻克調試難題。

5.2 未來展望

隨著電子技術的飛速發展，普源DM3068數字萬用表在未來電子測量領域潛力巨大。預計其將朝著更高精度、更智能化的方向發展，融入更多先進分析算法，為復雜濾波器電路調試提供更強大的支持。在5G通信、物聯網、人工智能等領域，DM3068有望發揮更大作用，助力研發高性能濾波器，推動電子技術不斷向前邁進，為電子行業的發展注入新的活力。
