使用Keithley靜電計精準測量高阻材料電阻率與電荷特性的方法

電阻率是材料電學性能的重要參數，而電荷特性則反映了材料在電場作用下的響應行為。對于高阻材料，如絕緣體和某些半導體，精確測量其電阻率與電荷特性顯得尤為重要。本文將詳細介紹如何使用Keithley靜電計進行這些測量，以確保數據的準確性和可靠性。

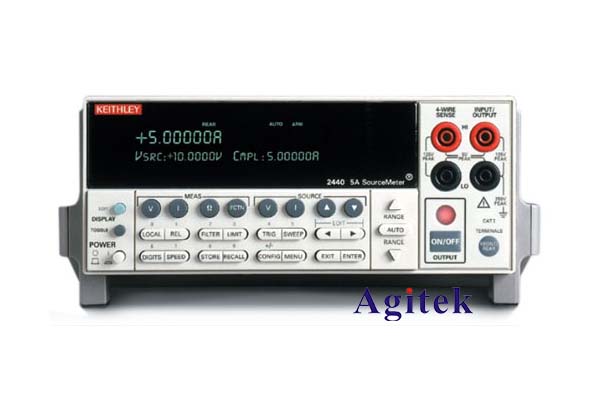

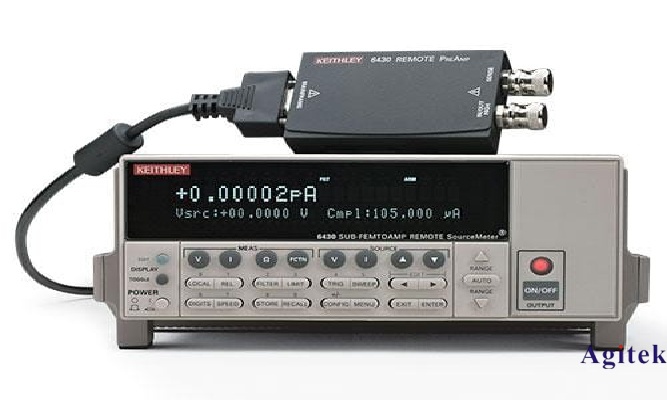

一、了解Keithley靜電計

Keithley靜電計是一種高精度的測量儀器，專為微小電流、電壓和電阻的測量而設計。其高輸入阻抗和低噪聲特性，使其成為測量高阻值電阻的理想選擇。靜電計通常配備多種量程，以適應不同范圍的電阻測量需求。此外，它還支持四線制測量法，能夠有效消除引線電阻對測量結果的影響，從而提高測量精度。

二、測量前的準備工作

1. 選擇合適的量程

在測量高阻材料的電阻率與電荷特性之前，首先需要根據預估的電阻范圍選擇合適的量程。量程選擇過大可能導致精度下降，而選擇過小則可能超出儀器的測量范圍。因此，準確預估被測材料的電阻范圍至關重要。

2. 使用四線制測量法

對于高阻材料的測量，建議使用四線制測量法。這種方法通過將電流線和電壓線分開，可以有效消除引線電阻和接觸電阻對測量結果的影響，從而提高測量精度。特別是在測量低阻值電阻時，四線制測量法的優勢尤為明顯。

3. 屏蔽干擾

高阻材料容易受到環境干擾，如濕度、溫度變化和電磁干擾等。因此，在測量過程中，應將測試環境屏蔽，并使用屏蔽電纜連接被測材料。這樣可以有效減少外界干擾對測量結果的影響，提高數據的準確性。

4. 預熱儀器

為了保證測量的穩定性，靜電計在開機后需要一定時間預熱。建議開機后等待10-15分鐘，讓儀器達到穩定狀態后再進行測量。這樣可以減少儀器內部溫度變化對測量結果的影響，提高測量精度。

5. 校準儀器

定期校準靜電計是確保測量結果準確性的關鍵。Keithley提供專用的校準工具和軟件，用戶可以根據需要進行校準操作。通過定期校準，可以及時發現并糾正儀器的誤差，確保測量數據的可靠性。

三、測量步驟

1. 樣品準備

首先，需要準備好待測的高阻材料樣品。樣品的表面應平整、干凈，以確保良好的電接觸。對于薄膜材料，還需要注意其厚度和均勻性，以確保測量結果的代表性。

2. 連接樣品

使用屏蔽電纜將樣品連接到靜電計上。對于四線制測量法，需要將電流線和電壓線分別連接到樣品的兩端。在連接過程中，應確保接觸良好，避免接觸電阻對測量結果的影響。

3. 設置測量參數

根據測量需求，設置靜電計的測量參數，如量程、積分時間、觸發方式等。對于高阻材料的測量，建議選擇較長的積分時間，以提高測量精度。同時，還需要選擇合適的觸發方式，以確保測量過程的穩定性。

4. 進行測量

在完成上述設置后，可以開始進行測量。在測量過程中，應密切觀察儀器的讀數，確保數據的穩定性。如果發現讀數波動較大，可能是由于環境干擾或儀器不穩定造成的，此時需要采取相應的措施進行處理。

5. 數據處理與分析

測量完成后，需要對數據進行處理與分析。首先，需要檢查數據的有效性，剔除異常值。然后，可以根據測量結果計算材料的電阻率和電荷特性參數。在數據處理過程中，還可以使用統計方法進行分析，以提高數據的可靠性。

四、應用實例

1. 絕緣材料測試

使用Keithley靜電計可以精確測量絕緣材料的電阻率。通過選擇合適的量程和測量方法，可以得到準確的測量結果。這對于評估絕緣材料的性能和質量具有重要意義。

2. 半導體測試

在半導體研究中，常常需要測量PN結的反向漏電流。使用Keithley靜電計的高輸入阻抗和低噪聲特性，可以準確測量這些微小電流，從而評估半導體的性能。

3. 科研實驗

在材料科學和物理研究中，經常需要測量材料的電學特性。使用Keithley靜電計可以提供高精度的測量數據，為科研實驗提供有力支持。

使用Keithley靜電計進行高阻材料電阻率與電荷特性的測量，需要掌握一定的技巧和方法。通過選擇合適的量程、使用四線制測量法、屏蔽干擾、預熱儀器和定期校準等步驟，可以顯著提高測量的準確性和可靠性。在實際應用中，還需要根據具體的測量需求進行參數設置和數據處理，以確保得到準確、可靠的測量結果。
