普源示波器在電路設計與調試中的應用：精準測量的技術基石

在電子工程領域，電路設計與調試是產品開發的核心環節，而示波器作為工程師的“眼睛”，承擔著信號觀測與分析的關鍵任務。普源示波器憑借其高性能參數、豐富的功能模塊及廣泛的應用適配性，已成為電路設計與調試中不可或缺的工具。本文將從技術原理、應用場景及實操技巧三個維度，深入探討普源示波器在電路開發中的核心價值。

一、技術基石：普源示波器的核心原理與優勢

普源示波器基于高速數據采集與波形顯示技術，通過將電信號轉化為可視化的波形圖，幫助工程師直觀捕捉信號動態。其核心優勢體現在以下幾個方面：

1. 高帶寬與高采樣率

普源示波器具備GHz級帶寬及數十GSa/s的采樣率，可精確捕捉高頻信號的細節變化。例如，在射頻電路設計中，示波器能清晰還原GHz頻段的信號波形，避免因帶寬不足導致的失真問題。

2. 低噪聲與高精度

采用先進的信號處理算法，普源示波器將噪聲抑制至最低水平，確保測量結果的準確性。其垂直分辨率可達12bit以上，能夠分辨微小電壓差異，適用于精密模擬電路調試。

3. 多通道同步測量

支持4通道及以上的同步采集，便于工程師同時監測多個信號節點，分析電路時序關系。例如，在電源管理電路中，可同步觀測輸入電壓、輸出電壓及控制信號，快速定位時序沖突。

4. 智能化分析功能

內置自動測量（如頻率、占空比、上升時間）、數學運算（加減、FFT分析）及波形存儲功能，簡化數據分析流程。例如，通過FFT分析可直觀展示信號的頻譜成分，輔助排查電磁干擾源。

二、應用場景：貫穿電路開發全流程的解決方案

普源示波器在電路設計與調試中的應用場景涵蓋從原型驗證到量產測試的各個階段，具體包括：

1. 電路原型設計與驗證

信號波形實時監測

通過連接示波器探頭至電路關鍵節點（如運放輸出、時鐘信號線），工程師可實時觀察信號波形是否符合預期。例如，在放大電路設計中，調整反饋電阻時，示波器可即時顯示增益變化與失真情況。

時序與邏輯分析

利用多通道同步觸發功能，示波器能精確捕捉多信號間的時序關系。例如，在數字電路中分析數據總線與時鐘信號的相位差，確保數據同步性。

2. 故障診斷與性能優化

異常信號捕捉

示波器的觸發功能（如邊沿觸發、脈寬觸發）可自動捕獲偶發異常信號。例如，當電路出現間歇性噪聲時，通過設置合適的觸發條件，可快速定位故障時間點。

- 電源紋波測試

利用示波器的低噪聲特性，可精確測量電源輸出的紋波電壓。例如，在開關電源設計中，通過觀測紋波幅度評估濾波電路效果，指導元件參數優化。

3. 電磁兼容性（EMC）測試

輻射與傳導干擾分析

配合近場探頭或電流鉗，示波器可測量電路產生的電磁干擾。例如，在電機驅動電路中，通過觀測高頻共模電流波形，識別干擾源頭并優化PCB布局。

頻譜合規性驗證

通過示波器的頻譜分析功能，工程師可檢查信號是否滿足頻譜模板要求。例如，在無線通信模塊調試中，驗證發射信號的頻譜純度是否符合法規標準。

4. 自動化測試系統集成

可編程接口與腳本控制

普源示波器支持SCPI命令集及API接口，可與LabVIEW、Python等平臺集成，實現自動化測試。例如，在生產線中，通過腳本控制示波器完成批量電路板的參數測試與數據記錄。

三、實操指南：高效使用普源示波器的技巧

為充分發揮示波器的效能，工程師需掌握以下操作要點：

1. 參數設置優化

觸發設置：針對周期性信號選擇邊沿觸發，非周期信號采用脈寬觸發或斜率觸發，確保穩定捕獲目標波形。

垂直靈敏度與帶寬匹配：測量高頻信號時，選擇適當帶寬（如開啟20MHz帶寬限制以抑制噪聲），同時調整垂直靈敏度避免波形過飽和或欠幅顯示。

輸入耦合選擇：測量直流信號時選用DC耦合，交流信號則選用AC耦合以濾除直流分量。

2. 波形分析技巧

利用數學運算功能：通過示波器的減法、積分等運算，提取信號中的隱藏信息（如差分信號中的共模噪聲）。

模板測試：預設波形模板并與實際信號對比，自動判定測試結果是否符合規范。

3. 常見問題排查

波形失真：檢查探頭是否匹配（如10X探頭需校準）、示波器帶寬是否足夠。

觸發不穩定：調整觸發電平或觸發模式（如由自動改為單次觸發），確保每次捕獲的一致性。

四、案例剖析：普源示波器在高速數字電路調試中的應用

以某高速通信接口（USB 3.2）開發為例，示波器在以下環節發揮關鍵作用：

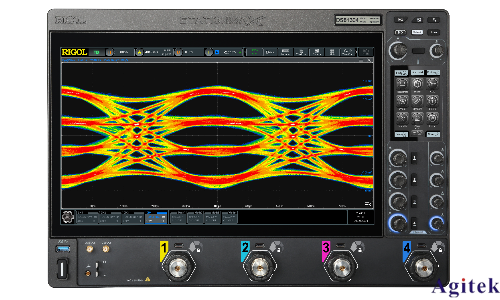

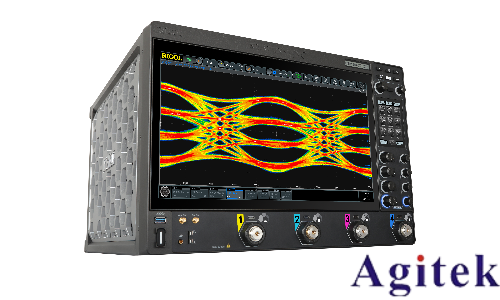

1. 眼圖分析

通過示波器的眼圖功能，觀測數據信號在高速傳輸中的抖動與失真。若眼圖閉合嚴重，可調整發送端均衡參數或優化傳輸線阻抗匹配。

2. 時鐘信號抖動測量

利用示波器的抖動分析工具，量化時鐘信號的周期抖動（如RJ值），識別PLL電路或電源噪聲對時序的影響。

3. 協議解碼

部分高端示波器支持協議解碼功能，可直接解析物理層信號并顯示數據包內容，輔助調試鏈路層問題。

普源示波器以其高性能參數、智能化功能及廣泛的適配性，為電路設計與調試提供了全流程的技術支持。從原型驗證到量產測試，工程師借助示波器不僅能提升開發效率，還能深入挖掘信號細節，推動產品性能優化。未來，隨著電子系統向更高頻、更集成化方向發展，示波器將進一步融合AI分析、云協作等新技術，成為工程師應對復雜設計挑戰的更強工具。
