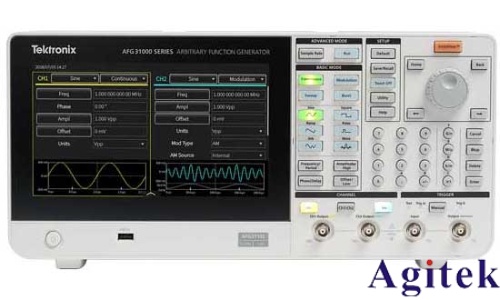

信號發生器泰克AFG31000系列在模擬電路檢定中的應用

模擬電路作為電子系統的基礎組成部分，其性能直接關系到整個系統的可靠性和穩定性。在模擬電路的研發、生產及維護過程中，精確的信號源是進行參數測量、功能驗證和故障診斷的關鍵工具。泰克AFG31000系列信號發生器憑借其卓越的性能、多功能特性和易用性，成為模擬電路檢定領域的標桿產品。本文將從技術特性、應用場景、操作優勢及行業應用案例等方面，深入探討該系列信號發生器在模擬電路測試中的核心價值。

一、核心技術特性解析

泰克AFG31000系列信號發生器集成了多項先進技術，使其在模擬電路測試中表現出色。以下是其主要技術特點及其對模擬電路檢定的影響：

1. 高帶寬與高采樣率

頻率范圍：基礎型號提供高達250MHz的頻率覆蓋，選配升級可達1GHz，滿足射頻及高頻模擬電路的測試需求。

采樣率：1GSa/s的采樣率可精準復現快速變化的信號細節，適用于高速放大器、ADC/DAC等高頻模擬電路的動態特性測試。

垂直分辨率：14位垂直分辨率確保信號幅度的微小變化可被準確捕捉，適用于低噪聲放大器、精密傳感器等需要高信噪比測試的場景。

2. 任意波形生成與編輯能力

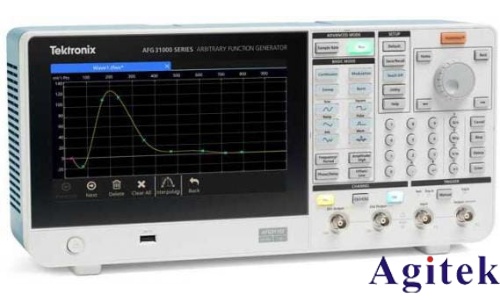

內置ArbBuilder波形編輯工具：無需外部軟件即可創建復雜波形，支持從示波器捕獲的真實信號導入、MATLAB生成的數據導入及自定義編輯，極大提升測試靈活性。

波形存儲與調用：儀器內置大容量存儲器，可保存多達100個用戶自定義波形，方便快速調用常見測試信號（如階躍信號、脈沖序列、噪聲波形等）。

3. 多模式信號生成與調制功能

標準波形模式：正弦波、方波、鋸齒波等基礎波形，滿足常規電路測試需求。

高級調制模式：支持AM、FM、PM、FSK、PWM及掃頻模式，可模擬通信系統、音頻處理電路及電源管理電路中的復雜信號環境。

脈沖信號生成：最小脈寬可達1ns，上升/下降時間可調，適用于測試高速比較器、觸發電路及脈沖響應特性。

4. 高精度輸出與穩定性

幅度精度：±1%的典型幅度誤差（1mV至10Vpp范圍內），確保信號源輸出的可靠性。

頻率穩定性：±10ppm的老化率和溫度漂移補償，保證長時間測試中信號參數的穩定性。

低失真特性：總諧波失真（THD）< -60dBc（典型值），避免信號源自身引入干擾。

5. 智能接口與系統集成

LXI-C兼容性：支持LAN、USB及GPIB接口，便于集成到自動化測試系統，提升批量測試效率。

可變采樣時鐘：1μSa/s至2GSa/s的采樣時鐘范圍，可與示波器、頻譜儀等設備同步，減少多儀器測試中的時序誤差。

二、典型應用場景與案例分析

泰克AFG31000系列在模擬電路測試中的應用涵蓋多個領域，以下是典型場景及具體案例：

1. 放大器性能測試

應用場景：測試運算放大器（Op-Amp）的增益帶寬、失真度、噪聲系數等指標。

測試方法：

1. 使用信號發生器生成不同頻率的正弦波信號（如10kHz至100MHz），輸入到待測放大器。

2. 通過示波器觀測輸出波形，分析增益平坦度及相位變化。

3. 利用內置調制功能生成AM或FM信號，評估放大器的動態響應能力。

優勢：高帶寬與低失真輸出確保測試結果準確，避免信號源引入誤差。

2. 濾波器設計與驗證

應用場景：測試有源濾波器（如巴特沃斯濾波器）的頻率響應特性。

測試方法：

1. 啟用信號發生器的掃頻模式，設置頻率范圍（如20Hz至20kHz），步進1kHz。

2. 將掃頻信號輸入濾波器，使用頻譜分析儀記錄輸出信號的幅度變化。

3. 通過內置ArbBuilder生成特定頻率的脈沖信號，測試濾波器的瞬態響應。

優勢：掃頻模式的快速頻率切換和精確頻率控制，大幅提升測試效率。

3. 電源電路穩定性測試

應用場景：評估開關電源、線性電源在負載變化及干擾條件下的輸出電壓穩定性。

測試方法：

1. 使用信號發生器生成疊加噪聲的直流信號（如50Hz正弦波+白噪聲），模擬電網干擾。

2. 將混合信號注入電源輸入，觀測輸出電壓紋波及恢復時間。

3. 通過突發模式生成周期性負載切換信號，測試電源的動態響應。

優勢：噪聲波形生成與調制功能可模擬真實電網環境，增強測試可信度。

4. 傳感器信號仿真與校準

應用場景：模擬溫度傳感器、壓力傳感器輸出的電壓或電流信號，驗證信號調理電路性能。

測試方法：

1. 使用ArbBuilder導入傳感器輸出的典型波形數據（如溫度變化對應的電壓曲線）。

2. 通過信號發生器復現該波形，輸入到調理電路，測量輸出信號的線性度與誤差。

優勢：任意波形生成功能可精確復現實際傳感器信號，簡化測試流程。

三、操作優勢與效率提升

泰克AFG31000系列不僅具備強大的技術性能，其人性化的設計也顯著提升了測試效率：

1. 全觸摸屏操作界面

直觀的圖形化界面支持多點觸控，參數設置、波形編輯及模式切換均可通過屏幕直接完成，減少操作復雜度。

實時波形顯示功能可在設置參數時同步預覽輸出波形，避免調試過程中的反復驗證。

2. 一鍵式自動化測試

內置“AutoSet”功能可自動配置信號參數（如頻率、幅度、偏移量），適用于快速驗證測試場景。

支持用戶自定義腳本，通過LXI-C接口實現遠程控制，適用于自動化生產線測試。

3. 智能校準與診斷

內置自校準功能可定期修正信號源內部參數，確保長期使用的精度穩定性。

實時狀態監測功能可顯示輸出信號的實際參數（如頻率偏差、幅度誤差），幫助快速排查測試異常。

四、行業應用案例與用戶反饋

泰克AFG31000系列已在多個行業得到廣泛應用，以下為代表性案例：

1. 消費電子領域

案例：某音頻設備廠商使用AFG31000生成高保真音頻信號（20Hz~20kHz），測試耳放電路的THD+N（總諧波失真+噪聲）指標，確保產品音質符合標準。

用戶反饋：“高分辨率波形輸出和掃頻功能顯著縮短了音頻電路調試周期。”

2. 工業控制領域

案例：某自動化設備公司利用信號發生器模擬傳感器輸出的周期性脈沖信號，驗證PLC（可編程邏輯控制器）的響應時間與抗干擾能力。

用戶反饋：“脈沖信號的精確控制與低抖動特性，提升了PLC測試的可靠性。”

3. 科研與教育領域

案例：高校電子實驗室使用AFG31000生成復雜調制信號，開展通信電路課程實驗，幫助學生理解頻域與時域分析原理。

用戶反饋：“內置波形編輯工具簡化了實驗準備流程，學生可快速驗證理論模型。”

泰克AFG31000系列信號發生器憑借其高帶寬、高精度、多功能及智能化設計，在模擬電路檢定中展現出顯著優勢。無論是研發階段的性能驗證，還是生產線的批量測試，該系列儀器均能提供可靠的支持。隨著物聯網、5G通信及新能源汽車等領域的快速發展，對模擬電路測試的要求將愈加嚴苛，泰克AFG31000系列有望通過持續的技術升級（如更高帶寬、更智能的自動化功能），進一步滿足新興應用場景的需求，推動電子測試技術的進步。
