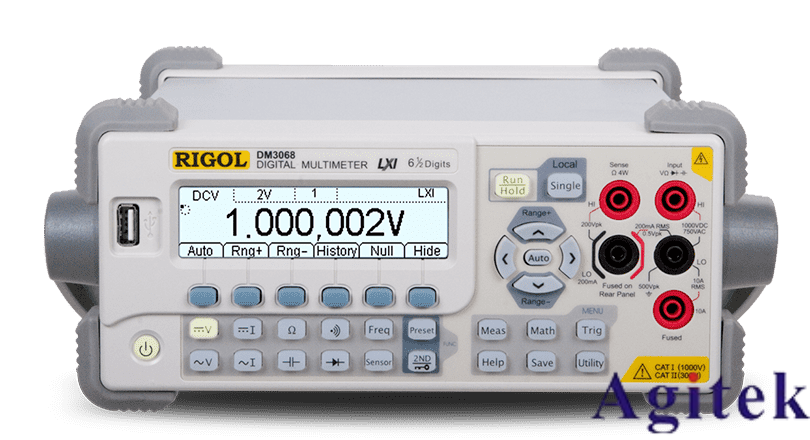

普源數字萬用表DM3068在專業領域的應用

普源數字萬用表DM3068以其卓越的工業級精度、多功能性及高度可靠性，在眾多專業領域展現出不可替代的應用價值。本文將結合技術特性與行業需求，深入探討該設備在電子研發、電源測試、汽車電子、教育科研及自動化生產等場景中的具體應用與優勢，并通過實際案例解析其如何提升工作效率與測量準確性。

一、電子研發與品質驗證：高精度測量的基石

在電子產品的研發與品質驗證環節，工程師需對電路參數進行高精度、高分辨率的測試，以確保設計符合規范并快速定位問題。DM3068的核心優勢在于：

1.6?位真有效值測量

具備±2200000計數分辨率，支持真有效值（True RMS）測量，可準確捕捉復雜波形的真實數值。例如，在音頻功放設計中，工程師需測試失真度（THD），DM3068的高精度能有效區分微小失真，幫助優化電路設計。

2.雙顯與快速響應

雙顯示功能可同時呈現電壓/電流及其頻率，減少切換操作步驟。例如，在調試開關電源時，同步觀察輸出電壓與開關頻率，可快速判斷紋波是否達標。其每秒10次的測量速度，顯著提升調試效率。

3.數學運算與統計分析

內置的dBm/dBv轉換、最大值/最小值記錄、標準差計算等功能，簡化了數據分析流程。例如，在濾波器測試中，通過標準差功能可直觀評估頻率響應的穩定性，減少人工計算誤差。

二、電源測試與負載分析：保障供電穩定性

電源作為電子系統的核心，其性能直接影響設備可靠性。DM3068在電源測試中的典型應用包括：

1.寬范圍電壓/電流測量

支持0.1μV~1000V電壓測量及0.1nA~10A電流測量，覆蓋從精密模擬電路到工業大功率設備的測試需求。例如，在新能源汽車充電樁測試中，需同時監測低至mV級的控制信號與高至數百安培的充電電流，DM3068的寬量程優勢得以充分發揮。

2.電源紋波與噪聲分析

低通濾波器（LPF）與帶寬限制功能，有效濾除高頻干擾，準確測量電源紋波。例如，在服務器電源測試中，通過設置20MHz帶寬限制，可精確評估電源模塊在高頻條件下的輸出穩定性。

3.動態負載分析

支持記錄電壓/電流隨時間的變化趨勢，并生成趨勢圖與直方圖。例如，在測試電源模塊的瞬態響應時，通過趨勢圖可直觀觀察負載突變時的電壓跌落與恢復時間，幫助優化動態性能。

 三、汽車電子維修與檢測：應對復雜車載環境

現代汽車集成了大量電子模塊（如ECU、傳感器、電動系統等），其故障診斷與維護對測試工具的抗干擾能力與精度提出了嚴苛要求。DM3068的以下特性使其成為汽車電子領域的理想工具：

1.抗干擾設計

四重保護（過壓保護、反接保護、過載保護、誤操作保護）與CAT IV 600V/CAT III 1000V安全等級，確保在汽車引擎艙等高電磁干擾環境下的安全與可靠測量。

2.電池與啟動系統測試

內置電池容量測試功能，可評估汽車電池的健康狀態（SOH）。例如，通過測量電池內阻與空載電壓，結合內置算法，快速判斷電池是否需要更換，減少人工診斷時間。

3.傳感器與執行器校準

支持頻率、占空比、脈沖寬度等參數測量，適用于車載傳感器（如霍爾傳感器、加速度計）的校準與故障排查。例如，在排查ABS系統故障時，通過測量輪速傳感器輸出頻率，可快速定位信號異常問題。

四、教育與科研實驗室：精準與易用兼備

在高等教育與科研機構中，DM3068的高精度與多功能性為實驗教學和前沿研究提供了有力支持：

1.實驗教學

儀器操作界面簡潔，支持一鍵自動測量（Auto Range），降低學生操作門檻。例如，在模擬電路實驗中，學生可通過雙顯功能同時觀察輸入/輸出電壓與相位差，直觀理解電路原理。

2.數據采集與分析

標配USB/RS-232接口，支持SCPI命令集，可無縫接入LabVIEW等數據采集系統。例如，在材料電阻率研究中，通過PC軟件控制DM3068進行多點自動測量，結合溫度數據，繪制電阻-溫度曲線，提升實驗效率。

3.高精度基準源

內置10ppm基準電壓源，可作為校準其他儀表的標準設備。例如，在計量實驗室中，使用DM3068對示波器探頭進行校準，確保測量鏈路的精度溯源。

五、自動化生產：高效集成與智能監測

在智能制造與自動化產線中，DM3068通過標準化接口與自動化功能，實現與生產系統的無縫對接：

1.自動化測試系統集成

支持SCPI遠程控制命令，可集成到ATE（自動測試設備）系統中。例如，在PCB功能測試工位，通過上位機軟件控制DM3068自動完成電壓、電阻、二極管測試，并將數據上傳至MES系統，實現質量追溯。

2.傳感器信號校準

任意傳感器測量功能可將壓力、溫度等非電量信號轉換為電壓或電流進行測量。例如，在自動化溫控系統中，通過連接PT100傳感器，DM3068實時顯示溫度值，并觸發報警或控制執行器動作。

3.數據記錄與追溯

標配50k存儲深度，支持CSV格式數據導出，便于生產過程中的質量分析與過程控制。例如，在電池老化測試中，連續記錄48小時電壓變化，通過數據分析識別早期失效電池。

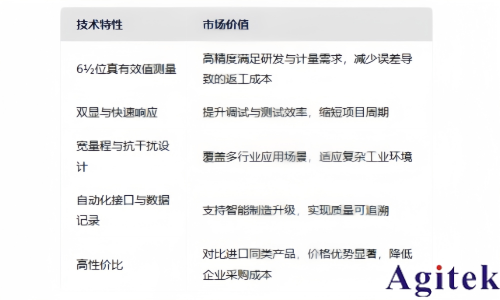

六、技術特性與市場價值總結

普源DM3068的核心技術特性與市場價值可歸納為以下幾點：

七、未來趨勢與挑戰

隨著工業4.0與智能制造的推進，數字萬用表正朝著更高精度、更智能化方向發展。DM3068雖已具備諸多優勢，但仍需關注以下趨勢：

1.無線連接與云端分析

未來設備或將集成無線通信模塊，支持遠程監控與云端數據分析，進一步提升設備互聯能力。

2.AI輔助診斷

通過機器學習算法，自動識別異常數據或潛在故障，為用戶提供預測性維護建議。

3.模塊化擴展

支持功能模塊熱插拔（如高阻測量、頻譜分析模塊），增強設備靈活性。

結語

普源數字萬用表DM3068憑借其工業級精度、多功能性、高可靠性與易用性，在電子、電源、汽車、教育、自動化等多個領域建立了廣泛的應用生態。通過持續的技術創新與行業適配，該設備不僅滿足了當前嚴苛的測量需求，更為未來智能制造與科研探索提供了堅實的技術支撐。
