利用羅德與施瓦茨示波器進行功率器件動態特性測試的方法探討

功率器件的動態特性測試對于評估其在實際應用中的性能至關重要。羅德與施瓦茨示波器憑借其高精度、高帶寬和多功能性，成為進行此類測試的理想工具。本文將探討如何利用羅德與施瓦茨示波器有效進行功率器件動態特性測試的方法。

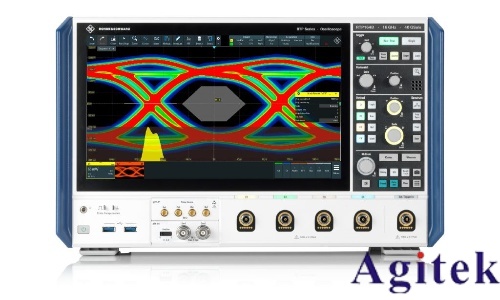

首先，選擇合適的羅德與施瓦茨示波器型號至關重要。測試功率器件的動態特性通常需要高帶寬和足夠的采樣率以確保捕捉到快速的電壓和電流變化。例如，R&S RTO系列示波器具有高帶寬和深存儲功能，非常適合此類應用。此外，選擇合適的探頭同樣重要，如R&S RT-Z系列高壓差分探頭，能夠提供精確的信號采集，同時保證測試的安全性。

在進行測試之前，需要正確設置示波器。首先，調整垂直靈敏度和時基，確保信號在屏幕上得到適當的顯示。對于功率器件的動態特性測試，通常需要觀察開關過程中的電壓和電流波形，因此必須確保示波器的設置能夠捕捉到這些瞬態信號。其次，觸發設置尤為關鍵，可以選擇邊沿觸發、脈寬觸發或視頻觸發等模式，以確保每次采集的信號都是穩定的。例如，在測試MOSFET的開關特性時，可以使用邊沿觸發來捕捉柵極電壓的變化。

接下來，搭建測試電路。典型的測試電路包括待測功率器件、驅動電路、負載和電源。驅動電路用于控制功率器件的開關動作，負載則模擬實際應用中的工作情況。為了確保測試的準確性，必須盡量減少測試電路中的寄生電感和電容。此外，使用適當的隔離措施，如光耦隔離，可以有效防止高壓信號對示波器和測試人員造成損害。

在測試過程中，可以通過示波器的各種測量功能來獲取所需的動態特性參數。例如，利用示波器的光標測量功能，可以準確測量電壓和電流的上升時間、下降時間以及開關延遲時間。此外，通過示波器的數學運算功能，如微分和積分，可以進一步分析開關過程中的電壓和電流變化率。這些參數對于評估功率器件的開關損耗和性能表現具有重要意義。

為了更好地分析測試結果，可以利用羅德與施瓦茨示波器的波形分析軟件。這些軟件提供了豐富的分析工具，如頻譜分析、眼圖分析和抖動分析等。通過這些工具，可以深入分析信號中的噪聲、失真和諧波成分，從而全面了解功率器件的工作狀態。例如，頻譜分析可以幫助識別開關過程中產生的電磁干擾，而眼圖分析則可以評估信號傳輸的質量。

除了基本的測試方法，還可以利用羅德與施瓦茨示波器的先進功能來提高測試效率和準確性。例如，示波器的模板測試功能可以自動判斷測試結果是否滿足預設的標準，從而減少人工分析的負擔。此外，示波器的遠程控制功能使得可以通過計算機進行自動化測試，提高測試的重復性和一致性。

在實際應用中，還需要注意一些測試技巧和注意事項。首先，確保測試環境的穩定性，避免外界干擾對測試結果的影響。其次，合理選擇測試參數和設置，以獲得最佳的測試效果。例如，在測試高頻功率器件時，可能需要使用更高的采樣率和帶寬來捕捉細微的信號變化。此外，定期對示波器和探頭進行校準，以確保測試結果的準確性和可靠性。

綜上所述，利用羅德與施瓦茨示波器進行功率器件動態特性測試是一種高效、準確的方法。通過選擇合適的示波器型號、正確設置測試參數、搭建穩定的測試電路以及利用豐富的分析工具，可以全面評估功率器件的動態特性，為產品的設計和優化提供有力的支持。隨著技術的不斷發展，羅德與施瓦茨示波器將繼續為功率器件的測試提供更加先進和便捷的解決方案。
