是德DSOX4034A示波器I2C總線信號分析

　　在現代電子設計與調試中，I2C（Inter-Integrated Circuit）總線作為一種廣泛應用的串行通信協議，因其簡單性、靈活性和低功耗特性，成為許多嵌入式系統和電子設備中不可或缺的通信方式。然而，隨著系統復雜度的提升，I2C總線的信號完整性和時序分析變得愈發重要。是德科技（Keysight Technologies）推出的DSOX4034A示波器憑借其高性能和先進的分析功能，為工程師提供了強大的工具，以深入分析和調試I2C總線信號。

　　一、I2C總線概述

　　I2C總線是一種雙線制串行通信協議，由飛利浦公司（現為恩智浦半導體）于1980年代開發。其核心特點在于僅需兩根信號線即可實現多設備之間的通信：串行數據線（SDA）和串行時鐘線（SCL）。I2C總線支持多主從架構，允許多個主設備與多個從設備在同一總線上進行通信。其通信速率通常為100 kbps（標準模式）、400 kbps（快速模式）以及更高的3.4 Mbps（高速模式）。

　　盡管I2C總線設計簡單，但在實際應用中，信號完整性、時序偏差、總線沖突等問題可能導致通信失敗或數據錯誤。因此，工程師需要借助高性能的測試儀器對I2C總線信號進行精確分析。

　　二、是德DSOX4034A示波器簡介

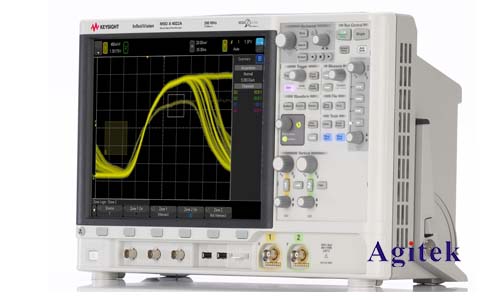

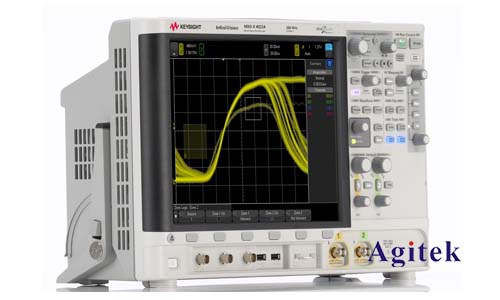

　　是德DSOX4034A是一款四通道、350 MHz帶寬的高性能示波器，專為滿足現代電子設計中的復雜測試需求而設計。其核心優勢包括：

　　1.高帶寬與采樣率：DSOX4034A提供350 MHz帶寬和最高4 GSa/s的采樣率，能夠捕捉高速信號中的細微變化，確保信號分析的準確性。

　　2.強大的觸發功能：支持多種觸發模式，包括邊沿觸發、脈寬觸發、協議觸發等，幫助工程師快速定位特定信號事件。

　　3.協議分析功能：內置I2C、SPI、UART等常見通信協議的解碼功能，可直接在示波器上顯示協議內容，簡化調試過程。

　　4.大尺寸高清顯示屏：配備12.1英寸電容觸摸屏，提供清晰的波形顯示和直觀的操作體驗。

　　5.豐富的分析工具：包括頻譜分析、眼圖分析、模板測試等功能，滿足多種測試需求。

　　三、DSOX4034A在I2C總線信號分析中的應用

　　1.信號完整性分析

　　信號完整性是I2C總線通信的基礎。DSOX4034A的高帶寬和高采樣率使其能夠精確捕捉SDA和SCL信號中的上升沿、下降沿以及噪聲干擾。通過觀察波形，工程師可以判斷信號是否存在過沖、下沖、振鈴等問題，并采取相應的措施優化電路設計。

　　此外，DSOX4034A提供的眼圖分析功能可以幫助工程師評估信號的整體質量。眼圖能夠直觀地顯示信號的時序偏差和噪聲分布，為信號完整性優化提供重要參考。

　　2.時序分析

　　I2C總線對時序要求嚴格，特別是在高速模式下，時序偏差可能導致通信失敗。DSOX4034A的時序測量功能可以精確測量SCL和SDA信號的上升時間、下降時間、占空比以及信號之間的延遲。通過分析這些參數，工程師可以確保總線通信符合協議規范。

　　DSOX4034A還支持協議觸發功能，工程師可以設置特定的I2C地址或數據作為觸發條件，快速定位特定通信事件，從而簡化調試過程。

　　3.協議解碼與錯誤檢測

　　DSOX4034A內置的I2C協議解碼功能能夠將SDA和SCL信號轉換為易于理解的協議內容，包括起始條件、停止條件、地址、數據以及ACK/NACK信號。通過觀察解碼結果，工程師可以快速判斷通信是否成功，并識別潛在的錯誤。

　　此外，DSOX4034A支持錯誤檢測功能，能夠自動識別I2C總線上的常見錯誤，如總線沖突、ACK缺失、地址不匹配等。這大大提高了調試效率，減少了工程師的工作負擔。

　　4.多通道同步分析

　　在復雜的系統中，I2C總線可能與其他通信協議（如SPI、UART）共存。DSOX4034A的四通道設計允許工程師同時捕捉和分析多個信號，實現多協議同步分析。這對于調試多總線系統或分析總線之間的交互具有重要意義。

　　四、實際應用案例

　　以某嵌入式系統為例，工程師在調試過程中發現I2C總線通信不穩定，偶爾出現數據丟失現象。通過使用DSOX4034A進行信號分析，工程師發現SCL信號的上升沿存在明顯的延遲，導致從設備無法正確解析數據。進一步分析發現，問題源于總線上的電容負載過大。通過優化電路設計，工程師成功解決了通信不穩定的問題。

　　是德DSOX4034A示波器憑借其高性能和豐富的分析功能，為I2C總線信號分析提供了強大的支持。無論是信號完整性分析、時序測量，還是協議解碼與錯誤檢測，DSOX4034A都能幫助工程師快速定位問題并優化設計。在電子設計日益復雜的今天，DSOX4034A無疑是工程師調試I2C總線信號的理想工具，為提高系統可靠性和開發效率提供了重要保障。

　　通過合理利用DSOX4034A的功能，工程師可以更深入地理解I2C總線的工作原理，發現并解決潛在問題，從而確保通信的穩定性和可靠性。未來，隨著通信技術的不斷發展，DSOX4034A將繼續在電子設計與調試領域發揮重要作用。
