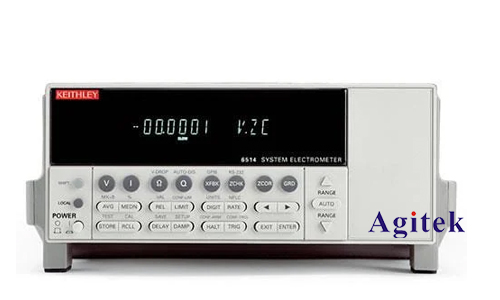

靜電計Keithley 6514在電阻測量中的四線制方法

　　在現代電子測量領域，高精度電阻測量是許多科研和工業應用中的關鍵需求。為了確保測量結果的準確性和可靠性，選擇合適的測量方法至關重要。Keithley 6514靜電計作為一款高精度的測量儀器，廣泛應用于電阻、電壓和電流的測量。特別是在電阻測量中，四線制方法（也稱為開爾文連接法）因其能夠有效消除引線電阻和接觸電阻的影響，成為高精度測量的首選方法。本文將詳細探討Keithley 6514靜電計在電阻測量中應用四線制方法的原理、優勢及其實際應用。

　　四線制方法的原理

　　四線制方法的基本原理是通過使用兩對獨立的導線分別進行電流的施加和電壓的測量。具體來說，一對導線用于向被測電阻施加恒定電流，而另一對導線則用于測量被測電阻兩端的電壓。由于電壓測量導線中幾乎沒有電流流過，因此引線電阻和接觸電阻對測量結果的影響可以忽略不計。這種方法顯著提高了電阻測量的精度，特別是在測量低阻值電阻時，其優勢尤為明顯。

　　在Keithley 6514靜電計中，四線制方法的實現依賴于其高精度的電流源和電壓測量功能。靜電計能夠精確控制施加的電流，并通過其高靈敏度的電壓測量電路，準確捕捉被測電阻兩端的電壓降。通過歐姆定律（R=V/I），靜電計可以計算出被測電阻的阻值。

　　四線制方法的優勢

　　1.消除引線電阻和接觸電阻的影響：在傳統的兩線制測量方法中，引線電阻和接觸電阻會直接影響到測量結果，特別是在測量低阻值電阻時，這種影響尤為顯著。而四線制方法通過分離電流施加和電壓測量路徑，有效消除了這些干擾因素，確保了測量結果的準確性。

　　2.提高測量精度：由于四線制方法能夠顯著減少測量誤差，因此在需要高精度電阻測量的應用中，如半導體材料、納米技術和精密電子元件的測試中，四線制方法成為不可或缺的工具。

　　3.適用于寬范圍電阻測量：四線制方法不僅適用于低阻值電阻的測量，也可以用于高阻值電阻的測量。Keithley 6514靜電計的寬量程設計使其能夠在不同阻值范圍內保持高精度測量。

　　4.減少熱效應的影響：在四線制方法中，由于電壓測量導線中幾乎沒有電流流過，因此不會產生顯著的熱效應。這進一步減少了因溫度變化引起的測量誤差。

　　實際應用中的注意事項

　　盡管四線制方法在電阻測量中具有顯著優勢，但在實際應用中仍需注意以下幾點：

　　1.導線選擇：為了確保測量精度，應選擇低電阻、低熱電勢的導線。此外，導線的長度和布局也應盡量一致，以減少因導線差異引起的測量誤差。

　　2.接觸質量：良好的接觸是確保測量精度的關鍵。應確保被測電阻與測量導線的接觸點清潔、牢固，避免因接觸不良引起的測量誤差。

　　3.環境因素：溫度、濕度和電磁干擾等環境因素可能影響測量結果。因此，在測量過程中應盡量控制這些因素，或在必要時進行環境補償。

　　4.靜電計設置：在使用Keithley 6514靜電計時，應根據被測電阻的阻值范圍選擇合適的量程和測量模式。此外，靜電計的校準和維護也是確保測量精度的重要環節。

　　Keithley 6514靜電計在電阻測量中的應用，特別是四線制方法的使用，為高精度電阻測量提供了可靠的解決方案。通過消除引線電阻和接觸電阻的影響，四線制方法顯著提高了測量精度，適用于各種科研和工業應用。在實際操作中，合理選擇導線、確保良好接觸、控制環境因素以及正確設置靜電計，是確保測量結果準確性的關鍵。
