泰克MDO3034示波器RS485信號測量要點

　　RS485信號廣泛應用于工業自動化、通訊設備、交通管理等多個領域，作為一種可靠的差分信號標準，RS485具有較強的抗干擾能力和長距離傳輸的優勢。在實際的使用過程中，RS485信號的質量和穩定性是保障通信可靠性的關鍵，如何進行高效、精準的RS485信號測量，成為了眾多工程師面臨的挑戰。而這時，選擇一款高性能的示波器無疑能夠為信號的分析提供有力支持。

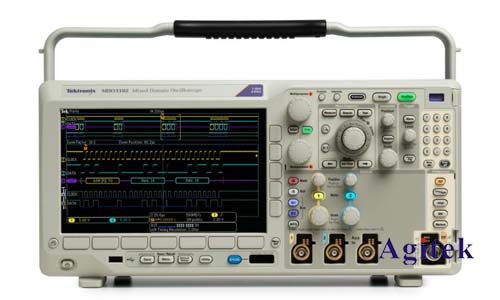

　　泰克MDO3034示波器，作為泰克公司推出的一款高性能示波器，憑借其強大的功能和精準的測量能力，在RS485信號的測試和分析中表現出色。本篇文章將深入探討如何使用泰克MDO3034示波器對RS485信號進行測量，幫助工程師掌握測量要點，從而提升信號質量，保障系統穩定運行。

　　RS485通信標準是基于差分信號的，其傳輸的電壓信號一般為正負2V或正負5V之間波動，這種信號的特點使得其抗干擾能力極強，但同時對測量工具的要求也較高。由于RS485信號本身具有較高的傳輸速率，且存在長時間穩定的傳輸距離，因此如何通過示波器捕捉到正確的信號波形，成為了一個非常重要的任務。

　　在使用泰克MDO3034示波器進行RS485信號測試時，首先需要對示波器進行適當的配置。MDO3034支持多達4通道的同時測量，能夠輕松應對多通道的RS485系統分析需求。用戶可以通過示波器設置差分探頭，準確捕捉到RS485信號的差分電壓波形，從而有效抑制共模干擾，提高測量結果的精度。

　　用戶需要調整適當的時間基準和觸發設置。RS485信號常常伴隨有不同的傳輸速率和較強的噪聲干擾，因此示波器的觸發模式非常關鍵。MDO3034提供了多種觸發模式，包括邊沿觸發、脈沖觸發和視頻觸發等，能夠幫助工程師精準鎖定信號的起始點，確保信號波形穩定顯示。用戶還可以通過設置“序列觸發”功能，捕獲到一段時間內的多個數據點，從而分析通信過程中的波動變化。

　　在波形顯示方面，泰克MDO3034示波器提供了非常直觀的顯示效果，波形清晰、精確，用戶能夠輕松分析RS485信號的上升沿、下降沿、幅度等參數。更值得一提的是，MDO3034支持多種波形分析功能，包括自動測量、數學運算和波形差異分析等，這些功能可以幫助工程師快速識別信號異常，如突發噪聲、失真等，進而調整系統參數，優化信號質量。

　　為了進一步提升測量的精度，MDO3034還配備了高帶寬和高速采樣率，使得它在捕捉高速信號時也能保持高效的測量能力。例如，當RS485信號速率較高時，示波器的帶寬和采樣率能夠確保捕捉到信號的細節，從而避免因為信號重疊或失真導致的錯誤測量結果。

　　泰克MDO3034示波器還配備了多種測量工具，可以幫助用戶更準確地分析RS485信號的各項參數。例如，示波器內置的自動測量功能，可以直接顯示波形的幅度、頻率、上升時間、下降時間等關鍵參數，這些數據對于評估RS485信號的質量至關重要。通過這些數據，工程師能夠快速判斷信號是否符合通信規范，是否存在干擾或衰減等問題。

　　在實際應用中，RS485總線往往面臨著長距離傳輸、設備不匹配、連接不良等問題，這些問題可能導致信號的失真或丟失。因此，如何診斷和排除這些潛在問題，成為了工程師需要關注的重點。利用MDO3034的數學運算功能，用戶可以對信號進行加法、減法等操作，分析不同通道信號之間的差異，幫助找出系統中存在的干擾源或不一致問題。

　　在測試過程中，工程師還可以通過示波器的波形回放功能，查看歷史波形數據，分析信號的穩定性和變化趨勢。MDO3034提供了強大的存儲和回放功能，能夠有效記錄長時間內的信號變化，便于后續的分析和報告生成。這對于一些長期運行的RS485通信系統尤為重要，因為系統運行中的一些小問題可能在短時間內難以察覺，但通過回放歷史數據，工程師能夠發現并修復這些潛在隱患。

　　RS485通信系統中可能存在多種不同的干擾源，包括電磁干擾（EMI）、射頻干擾（RFI）等。這些干擾可能對RS485信號的質量產生負面影響，導致通信不穩定或錯誤。
