泰克MDO3034示波器RS485信號測量要點

　　在現代工業自動化、智能設備以及嵌入式系統中，RS485作為一種常見的串行通信協議，廣泛應用于數據傳輸和設備互聯。由于其優越的抗干擾性和長距離傳輸能力，RS485被許多應用場景所青睞。RS485信號的復雜性和多樣性要求工程師在設計、調試和維護過程中進行精確的信號測量。泰克MDO3034示波器作為一款強大的混合信號示波器，具備非常高的測量精度與易用性，能夠幫助工程師高效地捕捉和分析RS485信號，確保系統的可靠性與穩定性。

　　RS485信號的特點

　　RS485是一種差分信號傳輸標準，其最大的特點是具有較強的抗干擾能力和較長的傳輸距離。相較于RS232等單端信號傳輸方式，RS485通過差分信號方式傳輸數據，能夠有效抑制共模干擾。因此，RS485在工業控制、樓宇自動化、環境監測等應用中得到了廣泛應用。RS485信號的傳輸需要滿足一定的電氣規范，這也給信號測量帶來了一定的挑戰。

　　使用泰克MDO3034示波器測量RS485信號

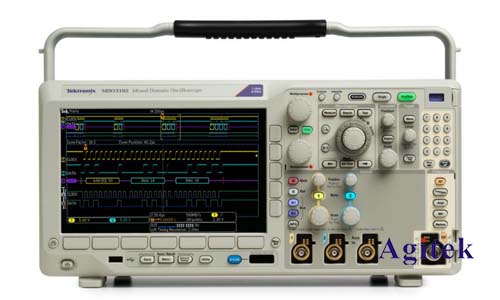

　　泰克MDO3034示波器具有多種先進的功能，能夠幫助工程師精準地測量和分析RS485信號。MDO3034配備了寬帶的模擬和數字通道，可以同時監測多種信號，特別適合RS485的差分信號分析。其高達350MHz的帶寬，配合10位的垂直分辨率，使得工程師能夠在高速信號和復雜波形的分析中輕松應對。

　　連接RS485信號

　　RS485總線采用差分信號傳輸，即信號通過一對互為反向的線進行傳輸。在連接示波器進行測量時，工程師需要使用差分探頭或者雙通道連接方式。對于泰克MDO3034示波器來說，建議使用其差分探頭進行直接測量。差分探頭可以提供較為精準的信號采集，并能夠有效隔離噪聲，提升測量精度。

　　在連接時，需要注意RS485信號的極性。RS485使用差分信號時，A線和B線分別承載正負電平，正常情況下，A線電壓高于B線時為邏輯“1”，反之為邏輯“0”。因此，在設置示波器時，確保正確連接差分信號的A線和B線，并調整示波器的觸發模式和電平。

　　設置示波器參數

　　為獲得最佳的信號測量效果，需要根據RS485信號的特點，合理設置示波器的參數。設置合適的時間基準，以便清晰地顯示RS485信號的波形。通常，RS485信號的傳輸速度較快，因此建議設置較短的時間基準，以便捕獲更多細節。

　　調整觸發條件以確保捕獲到穩定的波形。示波器的觸發功能可以幫助我們鎖定特定的信號事件，比如數據的起始位或者特定的狀態變化。在進行RS485信號的測量時，通常選擇觸發在數據位或位間隙上，確保捕捉到信號的穩定波形。

　　調整垂直靈敏度，確保信號能夠完整顯示，避免信號過于壓縮或拉伸。泰克MDO3034示波器提供了極高的垂直分辨率，可以幫助工程師對低幅度的信號進行準確測量。

　　分析信號質量

　　RS485信號的質量直接影響到系統的穩定性和可靠性。在示波器上進行RS485信號的測量時，工程師需要關注以下幾個方面：

　　信號的完整性：檢查RS485信號是否存在噪聲或波形畸變，判斷是否存在傳輸上的問題。

　　電平：檢查A、B線的電平是否符合RS485協議的要求。標準RS485信號的電壓范圍應在-7V到+12V之間。

　　終端匹配：RS485通信系統通常需要終端電阻來匹配阻抗，確保信號的傳輸不受反射影響。使用示波器可以檢測到信號反射的問題，進而判斷是否需要調整終端電阻的配置。

　　通過這些測量，工程師可以有效判斷RS485總線的信號質量，從而采取相應的措施來改善系統性能。

　　探索泰克MDO3034示波器的高級功能

　　泰克MDO3034示波器不僅能夠完成基本的RS485信號測量，還提供了許多高級功能，幫助工程師進行更深層次的分析。

　　頻譜分析：RS485信號在傳輸過程中可能受到多種干擾，使用泰克MDO3034的頻譜分析功能，可以幫助工程師發現潛在的干擾源。通過對信號進行頻域分析，可以精確識別信號中的噪聲和異常信號，并采取有效的措施進行抑制。

　　協議分析：RS485信號作為一種協議，有其特定的幀結構和通信方式。泰克MDO3034支持協議分析功能，可以自動解析RS485協議的數據幀，幫助工程師快速了解數據傳輸的內容，識別傳輸中的錯誤。例如，示波器可以幫助工程師識別起始位、數據位、停止位等關鍵信息，快速定位通信異常。

　　自動測量：為了提高效率，泰克MDO3034示波器提供了一系列的自動測量功能，包括信號的周期、頻率、上升時間等。通過這些自動測量功能，工程師可以快速獲取信號的關鍵信息，進一步分析信號的質量和可靠性。

　　多通道分析：在RS485的多設備通信系統中，多個節點之間會共享同一條總線。因此，使用泰克MDO3034的多通道功能，可以同時監測多條RS485信號，幫助工程師分析不同節點之間的信號傳輸情況，確保整個系統的通信穩定性。

　　在工業自動化、樓宇控制等應用中，RS485作為一種高效且穩定的通信協議，承擔著數據傳輸的重要角色。RS485信號的復雜性和傳輸過程中可能出現的干擾問題，需要工程師具備強大的測量和分析能力。泰克MDO3034示波器憑借其先進的技術特點和功能，為RS485信號的測量和分析提供了強有力的支持。通過合理使用泰克MDO3034示波器，工程師能夠高效地檢測信號質量，解決通信中的問題，確保系統的正常運行。
