泰克MDO3034示波器LVDS信號測試方法

　　隨著現代電子技術的飛速發展，越來越多的高速信號傳輸方式被廣泛應用于各種設備中，特別是在高性能通信、計算機硬件以及視頻傳輸等領域，LVDS（低電壓差分信號）成為了重要的信號標準。為了確保LVDS信號的質量和可靠性，測試它們變得至關重要。在眾多測試工具中，泰克MDO3034示波器憑借其卓越的性能和強大的功能，成為了行業內非常受歡迎的選擇。

　　1.什么是LVDS信號？

　　LVDS（LowVoltageDifferentialSignaling）是一種低電壓差分信號傳輸方式，通常用于高速數字信號的傳輸。與傳統的單端信號相比，LVDS信號具有更低的功耗、更高的抗干擾能力以及更高的傳輸速度。因此，它在需要高帶寬和低噪聲的應用場合中，廣泛應用于顯示器接口、通信設備、工業自動化等領域。

　　由于LVDS信號的高速特性，它對信號的質量要求極為嚴格，稍有不慎就會導致信號畸變、錯誤或丟失。因此，使用一款性能強大的示波器進行LVDS信號的測試顯得尤為重要。

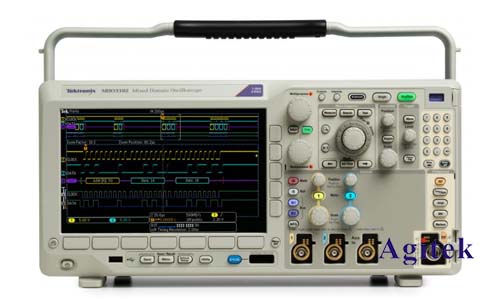

　　2.泰克MDO3034示波器概述

　　泰克MDO3034示波器是一款具有多功能、多通道的示波器，特別適用于高速數字信號的捕捉和分析。它結合了模擬和數字信號的測量能力，能夠在寬廣的帶寬范圍內提供精準的波形和信號分析。

　　該示波器的主要特點包括：

　　高帶寬：MDO3034提供最大1GHz的帶寬，足以滿足高速LVDS信號的捕捉需求。

　　深存儲：該示波器擁有最大125M點的存儲深度，能夠長時間捕捉并記錄高速信號，避免因信號快速變化導致的數據丟失。

　　多通道輸入：提供多個輸入通道，支持同時測量多個信號，有助于工程師快速識別和排查信號問題。

　　高級觸發功能：MDO3034具備強大的觸發功能，能夠精確捕捉特定的信號變化，尤其適用于捕捉突發性和瞬態信號。

　　通過這些強大的功能，泰克MDO3034示波器可以幫助工程師準確、高效地測試LVDS信號，確保系統的正常運行。

　　3.LVDS信號的測試需求

　　對于LVDS信號的測試，工程師需要關注以下幾個關鍵因素：

　　信號完整性：由于LVDS信號傳輸速度快且對噪聲極為敏感，任何微小的失真都會影響到數據傳輸的準確性。因此，測試時需要確認信號的波形是否清晰、是否存在畸變。

　　時序分析：LVDS信號通常用于高速數據傳輸，時序的準確性至關重要。工程師需要通過示波器對信號的上升沿、下降沿、數據速率等進行精確分析。

　　信號質量：檢查LVDS信號的幅度、上升時間、抖動等參數，確保信號在傳輸過程中沒有衰減或失真。

　　電平匹配：LVDS信號的電壓電平非常重要，必須確保接收端和發送端的電平一致，避免由于電平不匹配導致的信號丟失或錯誤。

　　這些要求使得示波器在LVDS信號測試中扮演著極為重要的角色，只有選擇合適的工具，才能準確完成這些復雜的測量任務。

　　4.使用泰克MDO3034進行LVDS信號測試

　　泰克MDO3034示波器的多功能性和高精度使其成為進行LVDS信號測試的理想工具。我們將詳細介紹如何利用這款示波器進行LVDS信號的測試。

　　4.1連接與設置

　　連接測試探頭到LVDS信號的輸入端。由于LVDS信號通常使用差分對方式傳輸，確保探頭連接正確，避免信號反向或接觸不良。

　　然后，在示波器上設置適當的采樣率和時間基準。考慮到LVDS信號的高速性，設置較高的采樣率和較短的時間基準能夠幫助捕捉到更多的信號細節。調整觸發電平和觸發模式，確保能夠穩定觸發和捕捉到所需的信號。

　　為了確保測試結果的準確性，還可以通過示波器的高級觸發功能，設置復雜的觸發條件，如上升沿、下降沿或特定的信號模式，這有助于捕捉到一些瞬態或間歇性問題。

　　4.2波形分析

　　使用泰克MDO3034示波器進行LVDS信號的波形分析時，工程師可以通過波形顯示清楚地觀察到信號的波形變化。通過示波器的內置測量工具，可以自動計算信號的幅度、周期、上升時間、下降時間等參數，幫助工程師評估信號的質量。

　　特別是在測試信號完整性時，可以通過觀察波形的清晰度和信號的畸變程度來判斷是否存在問題。如果信號波形出現過度失真或不規則，可能需要對電路進行調試，排除噪聲干擾或電氣故障。

　　4.3信號時序分析

　　LVDS信號傳輸中的時序分析同樣非常重要，特別是在高頻數據傳輸場景中。泰克MDO3034示波器配備了強大的時序分析功能，能夠精準測量信號的上升沿、下降沿、脈寬、周期等時序參數。

　　通過對時序的精確分析，工程師能夠確保LVDS信號在發送端與接收端之間的同步傳輸。如果時序出現錯誤，可能導致數據傳輸錯誤或丟失，甚至影響整個系統的穩定性。因此，及時檢測和糾正時序問題至關重要。

　　4.4電平匹配與調試

　　在測試過程中，使用示波器檢查LVDS信號的電平是否符合標準要求。通過對差分電壓進行測量，確保信號的電平不會過低或過高，避免因電平不匹配造成的信號錯誤。

　　泰克MDO3034示波器提供的多通道輸入和高級觸發功能，可以幫助工程師輕松檢測電平變化，進一步調試信號，保證其傳輸質量。

　　LVDS信號的測試對現代高速電子系統的穩定運行至關重要。使用泰克MDO3034示波器，工程師可以輕松應對各種信號測試挑戰，從信號完整性到時序分析，再到電平匹配和調試，所有測試需求都能高效完成。

　　泰克MDO3034示波器憑借其強大的功能和精準的測量，幫助工程師確保LVDS信號的質量，保障高性能電子系統的可靠性。在進行LVDS信號測試時，它無疑是您可靠的伙伴。
