泰克TBS2074B示波器I2C總線信號分析

　　在現代電子產品的設計與開發中，I2C總線作為一種常見的通信協議，廣泛應用于傳感器、存儲設備、微控制器等嵌入式系統中。隨著技術的不斷進步，對I2C總線的測試需求也逐漸增高。泰克（Tektronix）作為全球領先的測試測量?jī)x器制造商，其TBS2074B示波器憑借著卓越的性能和易用的操作界面，成為了工程師在信號調試中的得力助手。

　　泰克TBS2074B示波器概述

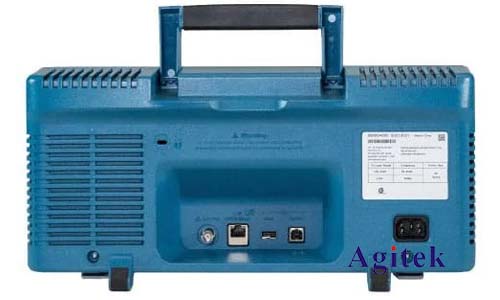

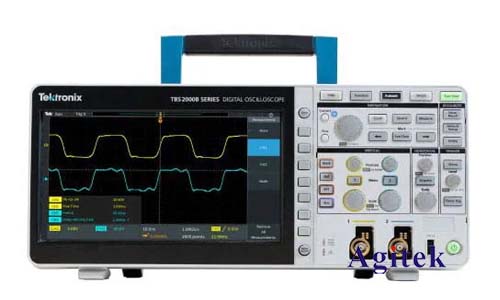

　　泰克TBS2074B示波器是一款具有200MHz帶寬、4個輸入通道、1GS/s采樣率的數字存儲示波器。它具備豐富的信號分析功能，尤其在I2C總線信號的測試與分析方面具有顯著優勢。通過使用這款示波器，工程師能夠快速捕捉和分析I2C總線的波形，定位系統中的潛在問題，從而加速產品的開發進程。

　　I2C總線信號分析的需求

　　I2C總線是一種多主機、雙向串行通信協議，通常用于低速設備之間的通信。盡管I2C協議簡單，但由于其廣泛應用于嵌入式系統中，出現通信問題的風險也較大。常見的I2C總線信號問題包括時序錯誤、數據傳輸不穩定、地址沖突等。為了確保設備之間的高效、準確通信，工程師需要依靠先進的測試工具對I2C信號進行精準分析。

　　傳統的I2C總線信號測試依賴于專用的協議分析儀，但這些設備通常較為昂貴，且操作復雜，學習曲線較陡。相比之下，泰克TBS2074B示波器通過內置的I2C總線解碼功能，能夠簡化這一過程。它不僅能夠?qū)崟r(shí)捕捉I2C信號波形，還能自動解碼并顯示數據包，幫助工程師更直觀地查看信號傳輸過程。

　　泰克TBS2074B的I2C總線分析功能

　　自動協議解碼與觸發功能

　　泰克TBS2074B示波器內置了I2C協議的自動解碼功能，它能夠自動檢測并解析I2C數據幀，包括起始位、地址、讀寫位、確認位等。通過這些解碼信息，工程師可以輕松查看每個數據包的內容，快速發現通信中的問題。與傳統的信號分析方法相比，這種自動解碼的功能顯著提高了測試效率，節省了大量的人工分析時間。

　　時序分析與圖形顯示

　　在進行I2C總線信號分析時，時序精度至關重要。泰克TBS2074B示波器具備高達1GS/s的采樣率，可以捕捉到I2C信號中的微小時序波動。通過示波器的波形顯示，工程師可以直觀地看到每個信號周期的細節，準確評估時鐘信號（SCL）和數據線（SDA）的時序關系。示波器還可以將多個信號的波形重疊顯示，幫助工程師快速對比不同信號之間的關系。

　　靈活的觸發與捕獲功能

　　在I2C總線信號測試中，穩定的觸發機制對于捕獲異常信號至關重要。泰克TBS2074B示波器提供了多種觸發模式，包括上升沿觸發、下降沿觸發以及脈沖寬度觸發等。工程師可以根據需要設置合適的觸發條件，確保示波器能夠在信號出現問題時及時捕獲到關鍵信號。這些觸發功能能夠大大提高故障診斷的效率，幫助工程師精確定位問題源。

　　智能搜索與過濾功能

　　泰克TBS2074B示波器不僅支持對信號進行解碼，還可以通過內置的智能搜索和過濾功能，幫助用戶快速找到特定的數據包或信號波形。用戶可以根據I2C信號中的地址、數據值等條件進行篩選，精準定位到異常信號。這對于調試復雜的嵌入式系統尤為重要，尤其在信號噪聲較大或數據量較多的情況下，智能搜索與過濾功能能夠顯著提升測試效率。

　　協議詳細分析與報表生成

　　除了基本的波形顯示，泰克TBS2074B示波器還支持生成詳細的協議分析報告。工程師可以通過示波器生成包含I2C信號的時序、解碼數據、異常情況等信息的完整報告。這些報告不僅便于日常測試，還可以作為后期產品維護和質量控制的重要參考。

　　使用泰克TBS2074B的優勢

　　使用泰克TBS2074B進行I2C總線信號分析的最大優勢在于其高效性與精準性。它不僅集成了傳統示波器的強大功能，還通過協議分析功能大大簡化了調試過程。通過直觀的波形顯示和自動化的協議解碼，工程師可以快速識別出信號中的問題，無論是時序錯誤、信號衰減，還是數據包丟失等，都能夠在第一時間得到反饋。

　　泰克TBS2074B示波器操作簡單，界面直觀，即使是初學者也能快速上手。其高性能、高穩定性的特點，使其在工業生產、科研機構、教育培訓等多個領域得到了廣泛應用。

　　在實際使用過程中，泰克TBS2074B示波器還具有許多細節優化，能夠滿足各種復雜測試需求。

　　高帶寬與采樣率的優勢

　　泰克TBS2074B示波器具備200MHz的帶寬和1GS/s的實時采樣率，這意味著它能夠在高速I(mǎi)2C總線應用中，提供足夠的測量精度。在高頻率的通信環境下，許多其他示波器可能會因帶寬不足而無法正確捕獲到信號的細節。而TBS2074B能夠精準還原高速I(mǎi)2C總線的波形，并提供穩定的解碼分析，確保每個信號的時序和數據內容都能被準確捕捉到。

　　便捷的用戶界面與操作體驗

　　盡管TBS2074B示波器功能強大，但其操作界面設計非常人性化，工程師無需繁瑣的操作就能輕松上手。其觸摸屏設計和直觀的菜單系統，使得設置、調整和查看信號更加直觀與高效。用戶只需通過簡單的觸控操作，就可以實現波形捕捉、協議解碼、數據分析等功能，大大提高了測試效率。

　　TBS2074B的用戶界面還支持自定義設置，用戶可以根據實際需要調整波形顯示、顏色和布局，提升工作效率。

　　多種測試功能的集成

　　除了I2C總線分析功能，泰克TBS2074B示波器還具備豐富的其他功能，如SPI總線分析、UART串口解碼、頻譜分析等。對于從事嵌入式系統開發和測試的工程師而言，這種多功能集成的設計大大減少了測試儀器的選擇和切換時間。無論是測試I2C、SPI還是其他通信協議，TBS2074B都能夠提供全面的分析支持。

　　高效的信號捕捉與存儲功能

　　TBS2074B示波器具備強大的信號存儲功能，能夠在捕獲到信號后將波形數據存儲在內存中，以便后續分析。工程師可以隨時回放捕獲到的波形，查看每個信號的細節，確保沒有遺漏任何異常信號。示波器還支持大容量的波形存儲，適用于長時間的信號監測和數據記錄。

　　現場應用與故障排查

　　泰克TBS2074B示波器的I2C總線信號分析功能在實際應用中展現了其強大的調試能力。在現場維修和故障排查時，工程師可以通過示波器快速診斷I2C總線通信中的異常，縮短了維修周期。特別是在一些復雜的嵌入式系統中，信號問題往往隱蔽且難以察覺，TBS2074B能夠提供細致的時序分析和協議解碼，使得問題能夠被迅速定位并修復。

　　無論是在實驗室研發、生產線測試，還是現場故障排查，泰克TBS2074B示波器憑借其精準的I2C總線信號分析功能，都能幫助工程師提升測試效率，縮短產品開發周期。通過自動化的協議解碼、精準的時序分析、智能化的搜索與過濾功能，TBS2074B示波器為I2C總線的信號調試提供了強大的支持，是現代電子工程師必備的測試工具。
