普源DHO1074示波器眼圖測量方法

　　在現代電子產品和通信系統的設計與調試過程中，信號的質量對于系統的穩定性和可靠性至關重要。眼圖測量作為一種重要的信號分析技術，能夠幫助工程師深入了解信號在傳輸過程中的質量變化和干擾情況。而普源DHO1074示波器，憑借其卓越的性能與豐富的功能，成為了許多工程師的首選工具。本文將詳細介紹如何使用普源DHO1074示波器進行眼圖測量，幫助您有效地進行信號質量的評估與優化。

　　眼圖測量簡介

　　眼圖（EyeDiagram）是對高速數字信號進行時域分析時，將信號波形疊加在一起所形成的圖像。這種圖像形態類似于一個“眼睛”的形狀，因此得名“眼圖”。眼圖不僅能夠直觀地顯示出信號的質量，還能揭示信號在傳輸過程中受到的各種干擾和失真。通過眼圖分析，工程師可以判斷信號的上升時間、下降時間、信號幅度、噪聲、抖動等關鍵參數，從而評估信號的質量。

　　眼圖測量廣泛應用于高速數據通信、視頻傳輸、光纖通信等領域。對于高速信號，任何微小的失真或干擾都可能導致數據錯誤，進而影響系統的性能和穩定性。因此，眼圖測量已經成為許多領域中不可或缺的一項重要測試手段。

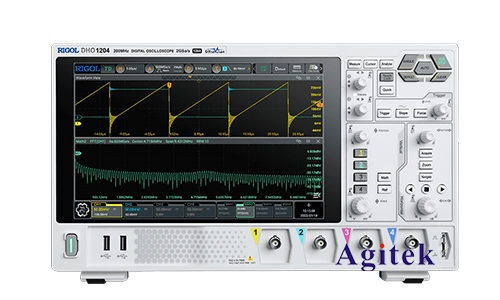

　　普源DHO1074示波器概述

　　普源DHO1074示波器是一款高性能的數字示波器，具備強大的信號分析能力，特別適合用于高速信號的測量與分析。該示波器不僅支持眼圖測量功能，還提供了豐富的信號分析工具，包括時域、頻域、波形統計分析等多種測量方式。DHO1074示波器具有高達1GHz的帶寬和高采樣率，能夠捕捉到高速信號中的微小變化，幫助用戶深入分析信號的質量。

　　普源DHO1074還支持自動測量功能，能夠快速識別信號的關鍵參數，減少人為操作的誤差，提升測試效率。這些優點使得普源DHO1074成為實驗室和現場測試中廣泛使用的儀器。

　　如何使用普源DHO1074進行眼圖測量

　　1.連接測試信號源

　　在開始眼圖測量之前，首先需要將待測信號源連接到普源DHO1074示波器的輸入端口。通常來說，測試信號源可以是信號發生器、通信設備的輸出端或者其他相關設備。確保信號源的輸出符合測量需求，如信號幅度、頻率和波形類型。

　　2.設置示波器參數

　　打開普源DHO1074示波器后，進入眼圖測量模式。在示波器的設置界面中，您可以選擇眼圖模式，并對示波器的參數進行調整。常見的設置項包括：

　　時間基準（TimeBase）：調整時間基準以確保可以清晰地看到信號的周期變化。通常，時間基準需要設置為信號周期的幾倍，以便更好地呈現眼圖。

　　垂直靈敏度（VerticalSensitivity）：調整垂直靈敏度，確保信號波形的幅度適配示波器顯示屏。

　　觸發模式（TriggerMode）：選擇合適的觸發模式，如邊沿觸發或視頻觸發，確保示波器穩定捕獲信號。

　　3.啟動眼圖測量

　　在完成上述設置后，您可以啟動眼圖測量功能。普源DHO1074示波器會自動將輸入信號的波形疊加顯示，從而生成眼圖。眼圖的形狀和質量能夠反映出信號的各種特性，如抖動、噪聲、波形失真等。

　　4.分析眼圖

　　生成眼圖后，您可以通過示波器屏幕上的數據顯示和測量工具，進一步分析信號質量。普源DHO1074提供了多種眼圖測量參數，如：

　　眼圖開口（EyeOpening）：這是衡量信號質量的一個重要指標，表示信號波形的開放程度。眼圖開口越大，表示信號的質量越好，誤碼率越低。

　　眼圖抖動（Jitter）：抖動是指信號周期性波形的時間偏移，抖動越小，信號穩定性越好。

　　眼圖閉合度（EyeClosure）：閉合度反映了信號的失真程度，閉合度越小，說明信號越清晰，失真越小。

　　通過眼圖的形態，您可以快速判斷信號是否存在干擾、失真、噪聲等問題，并據此采取相應的優化措施。

　　普源DHO1074示波器還支持將眼圖測量結果保存為圖片或數據文件，便于后續分析和報告編寫。您可以將保存的結果與團隊成員共享，進行進一步的討論和改進。
